LSMシリーズ 小型電動リニアステージ
LSMシリーズ 小型電動リニアステージ
• 最大速度：104mm/秒

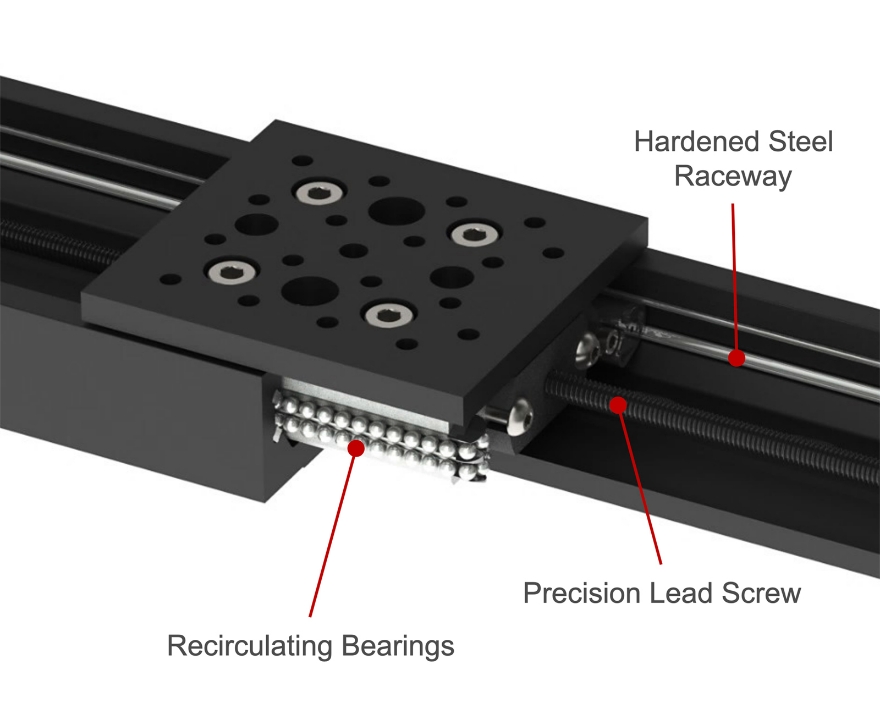

• 循環式ボールベアリング設計により、高荷重（25kg）と長寿命を実現
• ステージ高さわずか21mmの超薄型
• XYおよびXYZ構成で設置可能
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用可能
• AutoDetect機能により、X-MCCコントローラーは接続された周辺機器に合わせて設定を自動構成します
• カスタムバージョンもご用意
特徴
Zaber社のLSMシリーズは、高推力・高速度、そして非常にコンパクトなサイズを誇る電動リニアステージです。X-MCCシリーズユニバーサルモーターコントローラーとインターフェースするように設計されており、高解像度のデイジーチェーン接続が可能です。AutoDetect機能によりセットアップは簡単です。接続すると、X-MCCコントローラーがLSMを自動的に検出し、設定を行います。
高さわずか21mmのこれらの小型ステージは、小型プロファイルが求められるアプリケーションに最適です。LSMの革新的な設計により、最大104mm/sの速度と最大25kgの荷重を実現しています。ステージは、追加のハードウェアなしでXYおよびXYZ構成に取り付けることができます。
1. 自動検出機能付きDB15オス型インラインコネクタにより、LSMをX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
2. 200ステップ/回転のステッピングモーターは、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. ホール効果ホームセンサーをステージに内蔵しています。
4. ステージトップ：M4センターマウントでM3およびM6ネジ穴をサポート。取り外し可能でXYプロファイルを低くできます。
5. 0.024インチおよび0.096インチピッチのリードスクリューとアンチバックラッシュナットにより、最小のインクリメンタル移動と高速動作を実現します。
6. 移動距離は25～200mmで、カスタム長さもご用意しています。
7. 高さはわずか21mmで、狭いスペースにも収まるように設計されています。
8. LSMステージは、追加のハードウェアなしでXYまたはXYZ構成で組み立てることができます。
簡単セットアップ
AutoDetect機能により、X-MCCコントローラーは周辺機器を自動的に検出し、設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをお試しください。
デバイスのセットアップに関する追加情報については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
エンコーダ解像度
- 200 CPR (800 状態/回転)
エンコーダタイプ
- ロータリ直行エンコーダー
最大連続推力
- 25 N (5.6 lb)
最大中心荷重
- 250 N (56.1 lb)
最大モーメント (ロール)
- 10 N⋅m (7.4 ft⋅lb)
最大モーメント (ピッチ)
- 4 N⋅m (3.0 ft⋅lb)
最大モーメント (ヨー)
- 4 N⋅m (3.0 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
ピッチの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ロールの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ヨーの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
モーターステップ数（1回転あたり）
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 600 mA/相
モーター巻線抵抗
- 6.5 ohms/相
インダクタンス
- 3.5 mH/相
モーター定格電力
- 6.9 W
モーター接続
- D-sub 15
デフォルト解像度
- 1/64 ステップ
モーターフレームサイズ
- NEMA 08
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸数
- 1
取り付けインターフェース
- M3 および M6 ネジ穴と M4 ネジ中心穴
ステージ平行度
- < 25 µm (< 0.000984")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

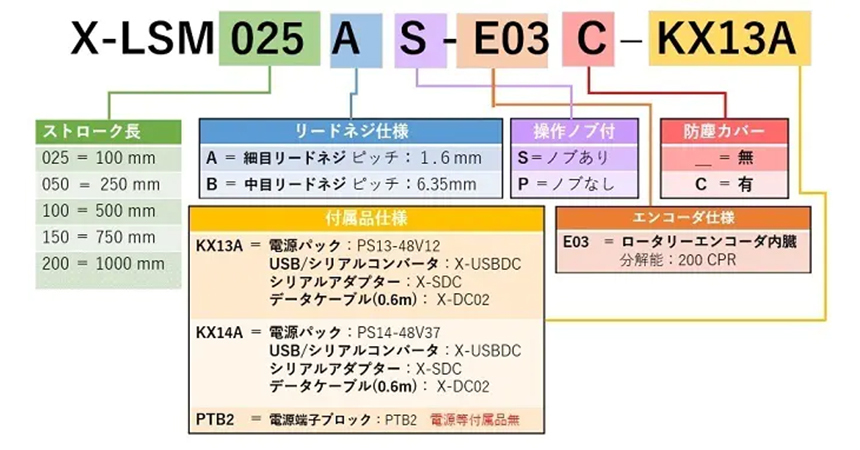

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LSM025A-E03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025A-SE03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-E03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-SE03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-E03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-SE03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-E03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-SE03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-E03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-SE03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-E03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-SE03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-E03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-SE03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-E03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-SE03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-E03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-SE03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-E03 | 概要 | 200 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-SE03 | 概要 | 200 mm 移動 | 中解像度 | 中速中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02 | 概要 | データ ケーブル、2 フィート (0.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-SDC | 概要 | X シリーズ製品用 M8 メス プラグ付きシリアル アダプタ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-USBDC | 概要 | X シリーズ製品用 M8 メス プラグ付き USB シリアル コンバータ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュア アングル ブラケット、90 度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM 下部アダプタ プレート | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | X-LRM、X-LSM、および X-LHM メトリック上部アダプタ プレート | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24 V 3.0 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS13S-48V12 | 概要 | 電源、48 V 1.25 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS14S-48V37 | 概要 | 電源、48 V 3.75 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
