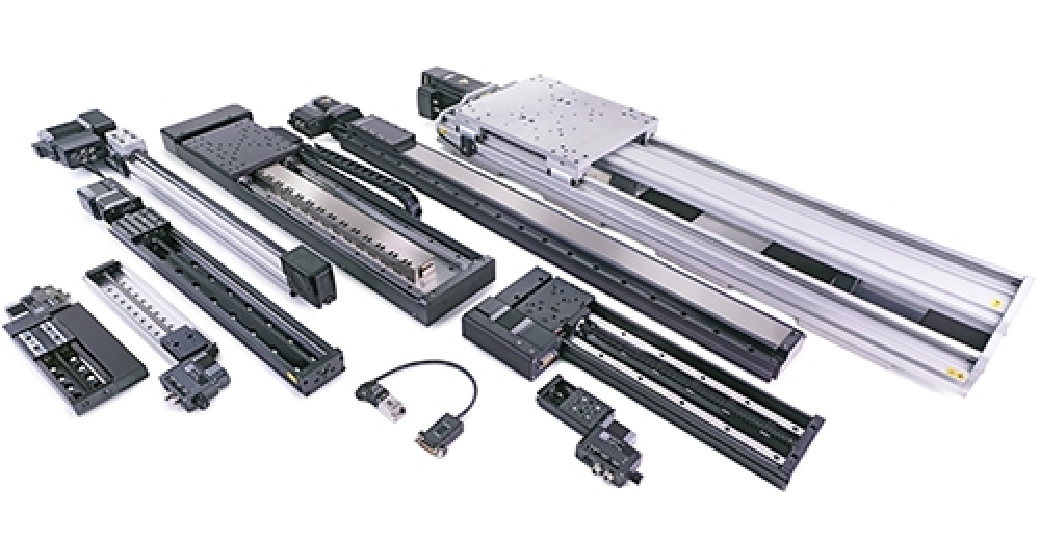

リニアステージ

リニアステージ

linear-stages

多彩なリニアステージオプション
移動距離10～3500mm、最大荷重500kg、最大速度3m/s

高精度
精度1µm、繰り返し精度80nm、分解能1nm

多彩なフィードバックオプション
リミットスイッチ、モーターエンコーダによるスリップ/ストール検出・回復機能、高精度リニアエンコーダ、デジタルI/Oまたはエンコーダ出力オプション

時間短縮オプション
オプションの内蔵モーター、エンコーダ、コントローラーにより、システム構築、テスト、部品調達にかかる時間を短縮できます。

Feature

リニアステージの特徴

豊富なラインナップ
自由度の高い多軸組合せ
数分でプラグアンドプレイ
ユーザーフレンドリーな無料API
最短約1週間でお届け
カスタマイズ可能

光学システムや研究システムをより速く（そしてより安く！）構築しましょう

既製の高精度、高速、繰り返し可能なリニアモーションデバイスを使用します。
Zaber Launcher アプリケーションを使用して数分で開始するか、強力なオープンソース API を使用します。
競争力のある価格、無料ソフトウェア、超応答性の高いエンジニアリングサポートのメリットを享受できます。
Zaber デバイスを一般的なプロトコルおよびマウントパターンと簡単に組み合わせることで、必要なシステムを正確に構築できます。

OEM 統合が簡単になりました

Zaber の大量生産能力と 10 年以上の製品ライフサイクルで拡張できます。
標準製品の場合は 1 週間、多くのカスタマイズの場合は 2 週間という短いリードタイムをご利用ください。
応答性の高いアプリケーションエンジニアリングチームでプロジェクトを順調に進めましょう。
直感的で十分に文書化されたオープンソース API と 8 つのプログラミング言語のサンプルコードを使用して、お好みの開発プラットフォームを使用します。

Line up

シリーズ一覧

型番検索

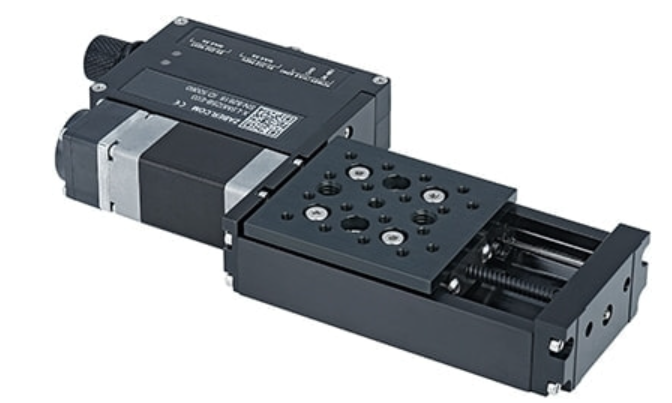

LSM ファミリー｜コンパクト、スクリュードライブリニアステージ

コンパクトなスクリュードライブ式リニアステージ

• 小型設計で、多くのデスクトップ用途に最適
• ストロークは25mm、50mm、100mm、150mm、200mmから選択可能
• 高負荷と長寿命を実現するボールベアリングを採用
• ダストカバーと集塵機オプションもご用意

LSQ ファミリー｜中負荷、スクリュードライブリニアステージ

・高負荷と長寿命を実現する循環ボールベアリング
・75、150、300、450、600 mm の移動距離
・スリップ/ストール検出と自動回復のためのモーターエンコーダオプション
・中程度の破片を防ぐダストカバーオプション

LRM ファミリー｜コンパクト、高剛性、スクリュードライブリニアステージ

・優れた剛性と熱安定性を実現するスチール構造
・25、50、100、150、200 mm の移動距離
・高負荷と長寿命を実現する循環ボールベアリング
・内蔵コントローラまたはモーターのみのモデル

LC40 ファミリー｜複合可能、ベルトドライブ、T スロットプロファイルリニアステージ

・リニアアクチュエーターを内蔵した T スロット押し出しベアリング
・高負荷と長寿命を実現する循環式ボールベアリング
・停電時の負荷保護のためのパワーオフブレーキオプション
・標準リードタイムで最大 3500 mm まで設定可能な移動距離
・標準移動範囲は100～3500mmで、50mm刻みです。

LRQ ファミリー｜中負荷、高剛性、スクリュードライブリニアステージ

• 高負荷と長寿命を実現する循環ボールベアリング
• 75、150、300、450、600 mmのトラベル
• ボールねじとリードねじのオプション
• インラインおよびパラレルドライブ構成
• スリップ/ストール検出および位置補正用のモーターエンコーダと50 nmリニアエンコーダオプション
• コントローラー内蔵型またはモーターのみのモデル
• ダストカバーと掃除機のオプションあり
• クリーンルームでの使用に関する情報やカスタムオプションについてはお問い合わせください。

LRT ファミリー｜高負荷、スクリュードライブリニアステージ

・高負荷と長寿命を実現する循環式ボールベアリング
・100、250、500、750、1000、1500 mm の移動距離
・ボールねじとリードねじのオプション
・停電時の負荷保護のためのパワーオフブレーキオプション

BLQ ファミリー｜ロングトラベル、ベルトドライブリニアステージ

・長距離移動と高速移動を実現するベルトドライブ
・70、145、295、445、595、1045、1495、2095、3000 mm の移動距離
・中程度のゴミを防ぐダストカバーオプション
・内蔵コントローラ

LRU-E シリーズ｜高負荷、高剛性、スクリュードライブリニアステージ

・250、500、1000、1500、2000 mm の移動距離
・最大 400 mm/s の速度と最大 2850 N の推力
・高剛性とモーメント負荷容量を備えた大型の取り付けプラットフォーム
・内蔵の 500 CPR モーターエンコーダーにより、スリップ/ストールの検出と回復が可能

LDQ ファミリー｜長距離リニアモーターステージ

• 最大スループットと信頼性を実現する非接触ボイスコイルダイレクトドライブモーター
• 1 nm分解能エンコーダと10 nmステップサイズ
• 15 msの移動・整定時間でイメージングスループットを最大化
• 垂直方向に対応する調整可能な摩擦のない磁気カウンターバランス
• トリガー出力とエンコーダ出力をサポートする内蔵コントローラと、高度な自動化のための無料ソフトウェアにより、統合を簡素化

LDM ファミリー｜超高精度、リニアモーターステージ (水平および垂直)

・高速静音操作を実現するリニアモータードライブ
・40、60、110、210 mm の移動距離
・1 nm 分解能リニアエンコーダー
・磁気カウンターバランス付き垂直方向オプション

LSA シリーズ｜マイクロリニアステージ

・最も狭いスペースにもフィットする小型フットプリント
・10 または 25 mm のトラベル
・XY 構成で複数のステージを直接取り付け可能
・真空対応バージョンも利用可能

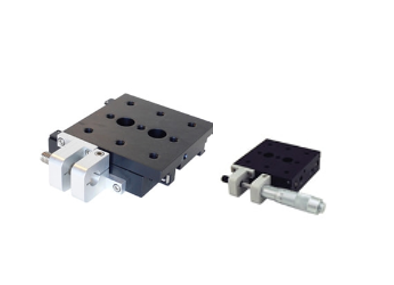

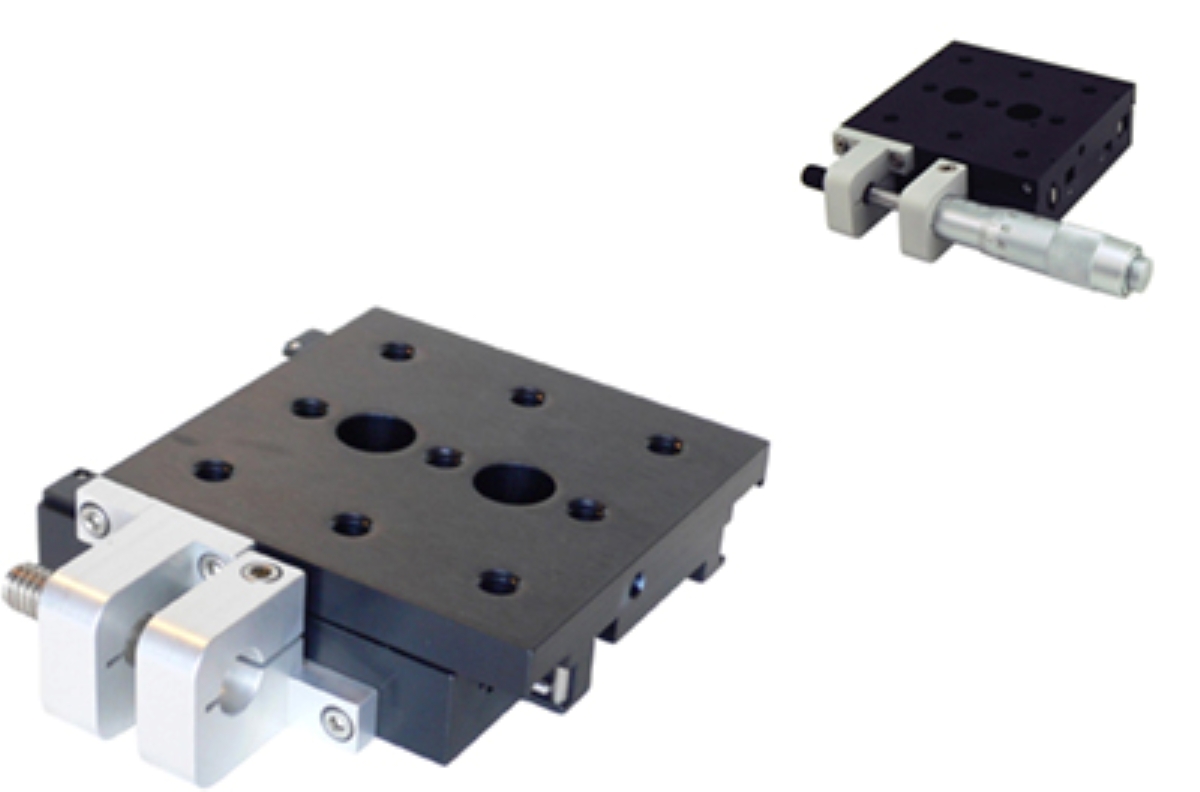

TSB ファミリー｜マニュアル翻訳ステージ

・25、28、50、60 mm のトラベル
・10 kg の耐荷重

DMQ ファミリー｜コンパクト、高速ダイレクトドライブリニアステージ

・高周波数応答を実現するボイスコイルドライブ
・12 mm の移動距離
・最大 25 Hz のフルトラベルサイクリングでエンドツーエンドの移動が可能
・1 nm の解像度を持つリニアエンコーダ

LDA ファミリー｜コンパクト、リニアモーターステージ (水平および垂直)

・高速静音操作を実現するリニアモータードライブ
・20、25、75、150 mm の移動距離
・1 nm 分解能リニアエンコーダー
・磁気カウンターバランス付き垂直方向オプション

DMA ファミリー｜顕微鏡焦点フォーカスステージ

LHM ファミリー｜軽量、コンパクト、スクリュードライブリニアステージ

・低コストで優れた価値を実現するダブテールプレーンベアリング設計
・25、50、100、150、200 mm の移動距離
・スリップ/ストールの検出と自動回復のためのモーターエンコーダーオプション
・内蔵コントローラーまたはモーターのみのモデル
