LSMシリーズ 小型電動リニアステージ
LSMシリーズ 小型電動リニアステージ
• 最大速度104 mm/s
• 高負荷（25 kg）と長寿命を実現する再循環ボールベアリング設計
• ステージ高さわずか21 mmの超薄型設計
• XYおよびXYZ構成で設置可能
• MCCファミリーコントローラまたはあらゆる2相ステッピングモータコントローラとの併用に対応
• AutoDetect機能により、Zaberコントローラが接続された周辺機器の設定を自動的に構成
• カスタムバージョンもご用意
特徴
本シリーズについて
Zaber社のLSMシリーズは、高い推力と速度性能を備え、非常にコンパクトな電動リニアステージです。当社のMCCファミリーユニバーサルモーターコントローラーとの接続を前提に設計されており、高解像度のデイジーチェーン接続が可能です。AutoDetect機能により、セットアップは簡単です。接続後、コントローラーがLSMを自動的に検出し、設定を行います。
高さわずか21mmのこの小型ステージは、省スペースが求められる用途に最適です。LSMの革新的な設計により、最大104mm/sの速度と最大25kgの荷重に対応します。ステージは、追加のハードウェアなしでXYおよびXYZ構成で設置できます。
1. DB15オス型インラインコネクタ（AutoDetect機能付き）により、LSMはMCCファミリーコントローラに簡単に接続でき、ユーザーによる追加操作なしですぐに使用できます。
2. 200ステップ/回転のステッピングモーターは、最大256倍のマイクロステップ制御が可能で、滑らかで精密な動作を実現します。
3. ステージにホール効果ホームセンサーを内蔵しています。
4. ステージ上部：M3およびM6ネジ穴とM4センターマウントに対応。XYプロファイルを低くするために取り外し可能です。
5. バックラッシュ防止ナット付きの0.024インチおよび0.096インチピッチのリードスクリューにより、最小単位の移動と高速動作を実現します。
6. 移動長は25mmから200mmまで選択可能で、カスタムサイズにも対応します。
7. 高さわずか21mmで、狭いスペースにも設置可能です。
8. LSMステージは、追加のハードウェアなしでXYまたはXYZ構成で組み立てることができます。
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラー
- X-MCC (48 V)
自動検出
- 〇
エンコーダタイプ
- ×
最大連続推力
- 25 N (5.6 lb)
最大中心荷重
- 250 N (56.1 lb)
最大モーメント (ロール)
- 10 N⋅m (7.4 ft⋅lb)
最大モーメント (ピッチ)
- 4 N⋅m (3.0 ft⋅lb)
最大モーメント (ヨー)
- 4 N⋅m (3.0 ft⋅lb)
剛性(ピッチ)
- 150 N⋅m/° (116 µrad/N⋅m)
剛性(ロール)
- 150 N⋅m/° (116 µrad/N⋅m)
剛性(ヨー)
- 150 N⋅m/° (116 µrad/N⋅m)
モーターステップ数（1回転あたり）
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 600 mA/相
モーター巻線抵抗
- 6.5 ohms/相
インダクタンス
- 3.5 mH/相
モーター定格電力
- 6.9 W
モーター接続
- D-sub 15
モーターフレームサイズ
- NEMA 08
デフォルト解像度
- 1/64 ステップ
ガイドタイプ
- 循環ボールベアリング
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸数
- 1
取り付けインターフェース
- M3 および M6 ネジ穴と M4 ネジ中心穴
ステージ平行度
- < 25 µm (< 0.000984")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
LSMシリーズ ユーザーズマニュアル
Zaber Launcher
Zaber モーションライブラリー
コンパクトタイプXY & XYZ電動ステージコンフィギュレーター(英語版) 最長1000mmまでの組み合わせ
下記のプリセット構成から選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
• 数分で動作開始
プラグアンドプレイ方式のステージは、コントローラー内蔵、ネジで簡単に組み立てられ、自動検出ソフトウェアを搭載しているため、すぐに使い始めることができます。3軸システムのセットアップが3分で完了する様子をご覧ください！
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使えば、簡単な動作の接続、設定、テストを素早く行えます。ZaberのオープンソースAPIを使えば、高度な動作をプログラミングできます。サンプルコードを使えば、プログラミングはほぼコピー＆ペースト作業で済みます。詳細はこちらをご覧ください。
• 理想のシステムを構築
必要なものが見つからない場合でもご安心ください。Zaberの直線、回転、垂直、傾斜ステージを簡単に組み合わせて、用途に最適なシステムを構築できます。カスタマイズも承っております。
XY & XYZ ガントリーシステムコンフィギュレーター(英語版) 最長3500mmまでの組み合わせ
ピックアンドプレース、液体ハンドリング、プレート/チップハンドリング、トラッキング、測定、アライメントなど、プログラム可能で高精度かつ再現性の高い動作が必要なあらゆる卓上プロセスを簡単に自動化できます。
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使用して、システムをすばやく接続および設定できます。分かりやすいドキュメントと豊富なサンプルコードを備えた強力なAPIを使用してプログラミングできます。
• 数クリックで完全なガントリーシステムを設計および注文
以下の基本構成を選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
閉じる
Specifications

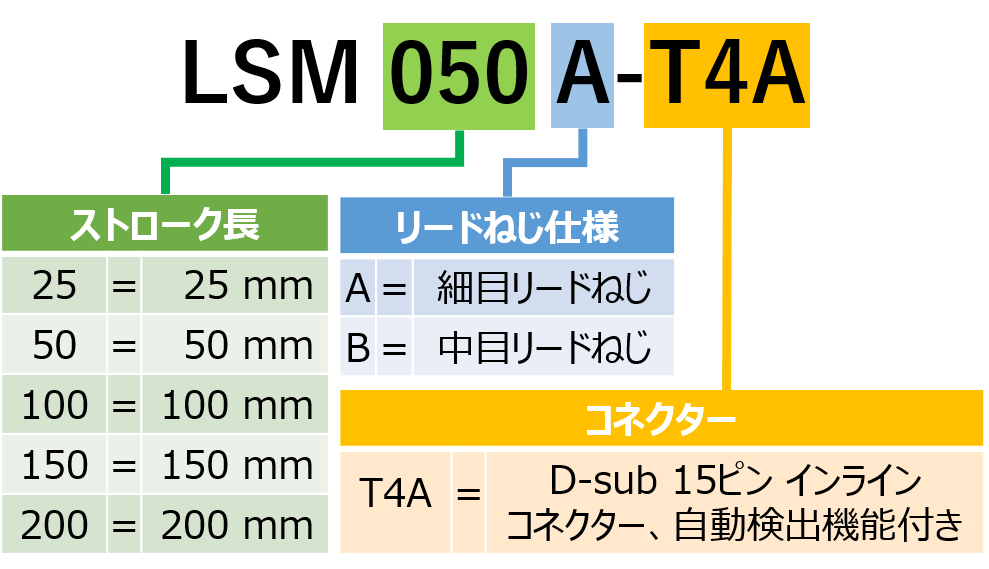

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | LSM025A-T4A | 概要 | 25 mm 移動量 | 高精細解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM025B-T4A | 概要 | 25 mm 移動量 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM050A-T4A | 概要 | 50 mm 移動量 | 高精細解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM050B-T4A | 概要 | 50 mm 移動量 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM100A-T4A | 概要 | 100 mm 移動量 | 高精細解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM100B-T4A | 概要 | 100 mm 移動量 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM150A-T4A | 概要 | 150 mm 移動量 | 高精細解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM150B-T4A | 概要 | 150 mm 移動量 | 中解像度 | 中速 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM200A-T4A | 概要 | 200 mm 移動量 | 高精細解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSM200B-T4A | 概要 | 200 mm 移動量 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | MC03 モーター延長ケーブル（1.5 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | MC03L060 モーター延長ケーブル（0.6 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | MC03L300 モーター延長ケーブル（3.0 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | MC10T3 モーター変換ケーブル（1.5 m）X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | MC10T3L060 モーター変換ケーブル（0.6 m）X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | MC10T3L300 モーター変換ケーブル3.0m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | MC10T3L450 モーター変換ケーブル、4.5m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュア アングル ブラケット、90 度 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM 下部アダプタ プレート | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | X-LRM、X-LSM、および X-LHM メトリック上部アダプタ プレート | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
