X-LSM-E シリーズ コントローラとモーターエンコーダを内蔵した小型電動リニアステージ
X-LSM-E シリーズ コントローラとモーターエンコーダを内蔵した小型電動リニアステージ
• 最大速度104 mm/s、最大推力55 N
• 高負荷（25 kg）と長寿命を実現する再循環ボールベアリング設計
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
• モーターに搭載された200 CPRエンコーダーにより、スリップ/ストール検知と復旧が可能
• カスタムバージョンもご用意
特徴
Zaber社のX-LSM-Eシリーズは、コンピュータ制御式の電動リニアステージで、高い推力と速度性能を備え、コンパクトなサイズを実現しています。標準的な24Vまたは48V電源のみで動作するスタンドアロンユニットです。内蔵のモーターエンコーダにより、クローズドループ制御とスリップ/ストール回復機能を実現しています。オプションのインデックス付きノブを使用すれば、コンピュータなしでも便利な手動制御が可能になり、多彩な操作に対応できます。
これらのステージは、あらゆるコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続することも可能です。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品を1つの電源で駆動できます。ユニットには、ロック機構付きの4ピンM8コネクタが装備されており、ユニット間の確実な接続が可能です。
高さわずか21mmのこれらの小型ステージは、省スペースが求められる用途に最適です。 X-LSM-Eの革新的な設計により、最大104 mm/sの速度と最大25 kgの荷重を実現しています。Zaberのすべての製品と同様に、X-LSM-Eシリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。XY構成のマルチ軸システムを検討されている場合、これらのステージは優れた顕微鏡ステージとして機能します。X-JOY3ジョイスティックコントローラーを追加することで、単一のインターフェースからX軸とY軸、またはXYZ軸の両方を手動で制御できるだけでなく、顕微鏡ステージの位置を保存してボタン一つで呼び出すことも可能です。

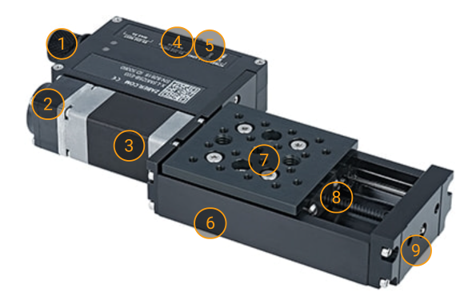

1. オプションのインデックス付きノブにより、便利な手動制御が可能です。
2. モーターエンコーダー、ステッピングモーターコントローラー、モータードライバーを内蔵し、ストール検出機能を備えた使いやすい制御を実現します。
3. 1回転あたり200ステップのステッピングモーターは、最大256倍のマイクロステップ制御が可能で、滑らかで精密な動作を実現します。
4. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック機構付きX-SDCケーブル使用）またはUSB（X-USBDCケーブル使用）で制御できます。
5. ロック機構付きX-DC02ケーブルまたはX-DC06ケーブルを使用して、追加のユニットをデイジーチェーン接続できます。電源もチェーン内で共有可能です。
6. 移動距離は25mmから200mmまで、カスタムサイズもご用意できます。
7. ステージ上部は、メートルねじM3およびM6のネジ穴とM4センターマウントに対応しており、XYプロファイルを低くするために取り外すことも可能です。
8. 革新的な設計により、優れた速度と耐荷重性能を実現。最大速度104mm/s、最大耐荷重25kgです。
9. X-LSM-Eステージは、追加のハードウェアなしでXY構成またはXYZ構成で組み立てることができます。
簡単なセットアップ
Zaberデバイスはデイジーチェーン接続によりデータと電源を共有できるため、配線が簡素化され、セットアップは1、2、3の3ステップで完了します。
1. ZaberデバイスをUSBまたはRS-232ポート経由でコンピュータに接続します。
2. Zaberデバイスに電源を接続します。
3. Zaber Launcherを使用して、手順を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関するその他の情報については、サポートページをご覧ください。サポートページには、入門ガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
エンコーダ解像度
- 200 CPR (800 stae/rev)
エンコーダタイプ
- ロータリ直行エンコーダー(インクリメンタル)
最大連続推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 250 N (56.1 lb)
最大モーメント (ロール)
- 4 N⋅m (3.0 ft⋅lb)
最大モーメント (ピッチ)
- 10 N⋅m (7.4 ft⋅lb)
最大モーメント (ヨー)
- 4 N⋅m (3.0 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
剛性（ピッチ）
- 150 N⋅m/° (116 µrad/N⋅m)
剛性（ロール）
- 150 N⋅m/° (116 µrad/N⋅m)
剛性（ヨー）
- 150 N⋅m/° (116 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 350 mA
モーター回転数
- 200
モータータイプ
- ステッピングモーター (2相)
モーター定格電流
- 600 mA/相
インダクタンス
- 3.5 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M3 および M6 ネジ穴と M4 ネジ中心穴
ステージ平行度
- < 25 µm (< 0.000984")
動作温度範囲
- 0 ～ 50 °C
RoHS 準拠
- 〇
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
X-LSM-Eファミリー ユーザーズマニュアル
Zaber Launcher
Zaber モーションライブラリー
コンパクトタイプXY & XYZ電動ステージコンフィギュレーター(英語版) 最長1000mmまでの組み合わせ
下記のプリセット構成から選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
• 数分で動作開始
プラグアンドプレイ方式のステージは、コントローラー内蔵、ネジで簡単に組み立てられ、自動検出ソフトウェアを搭載しているため、すぐに使い始めることができます。3軸システムのセットアップが3分で完了する様子をご覧ください！
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使えば、簡単な動作の接続、設定、テストを素早く行えます。ZaberのオープンソースAPIを使えば、高度な動作をプログラミングできます。サンプルコードを使えば、プログラミングはほぼコピー＆ペースト作業で済みます。詳細はこちらをご覧ください。
• 理想のシステムを構築
必要なものが見つからない場合でもご安心ください。Zaberの直線、回転、垂直、傾斜ステージを簡単に組み合わせて、用途に最適なシステムを構築できます。カスタマイズも承っております。
XY & XYZ ガントリーシステムコンフィギュレーター(英語版) 最長3500mmまでの組み合わせ
ピックアンドプレース、液体ハンドリング、プレート/チップハンドリング、トラッキング、測定、アライメントなど、プログラム可能で高精度かつ再現性の高い動作が必要なあらゆる卓上プロセスを簡単に自動化できます。
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使用して、システムをすばやく接続および設定できます。分かりやすいドキュメントと豊富なサンプルコードを備えた強力なAPIを使用してプログラミングできます。
• 数クリックで完全なガントリーシステムを設計および注文
以下の基本構成を選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
閉じる
Specifications

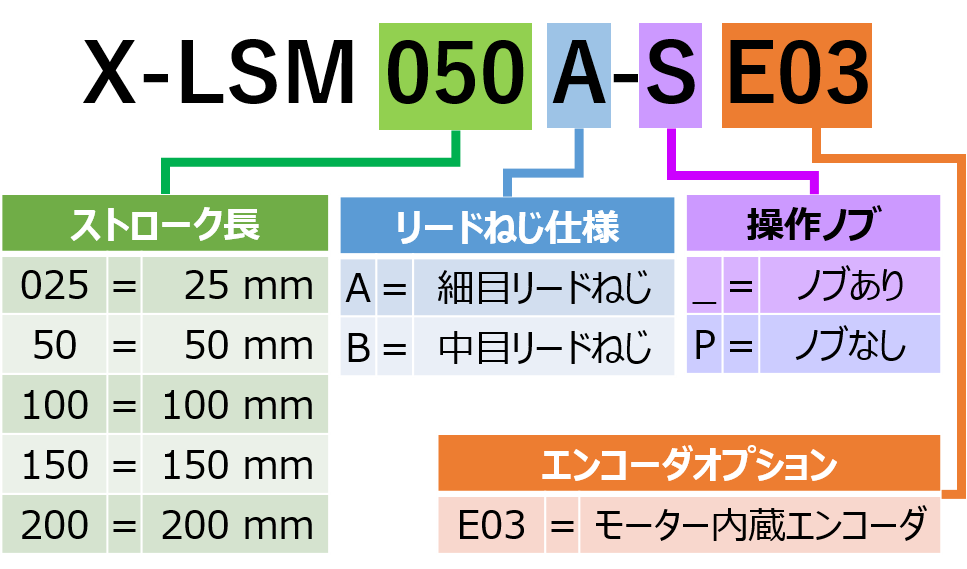

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LSM025A-E03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025A-SE03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-E03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-SE03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-E03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-SE03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-E03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-SE03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-E03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-SE03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-E03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-SE03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-E03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-SE03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-E03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-SE03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-E03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-SE03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-E03 | 概要 | 200 mm 移動 | 中解像度 | 中速 | 手動用ノブあり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-SE03 | 概要 | 200 mm 移動 | 中解像度 | 中速中速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02 | 概要 | データ ケーブル、2 フィート (0.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-SDC | 概要 | X シリーズ製品用 M8 メス プラグ付きシリアル アダプタ ケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-USBDC | 概要 | X シリーズ製品用 M8 メス プラグ付き USB シリアル コンバータ ケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュア アングル ブラケット、90 度 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM 下部アダプタ プレート | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | X-LRM、X-LSM、および X-LHM メトリック上部アダプタ プレート | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24 V 3.0 A、X シリーズ製品と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS13S-48V12 | 概要 | 電源、48 V 1.25 A、X シリーズ製品と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS14S-48V37 | 概要 | 電源、48 V 3.75 A、X シリーズ製品と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
