LDQ-AEシリーズ 高速・高精度リニアモータステージ（リニアエンコーダ内蔵）
LDQ-AEシリーズ 高速・高精度リニアモータステージ（リニアエンコーダ内蔵）
• 最大速度1.5 m/s、連続推力35 N
• 最小移動量25 nm
• 内蔵リニアエンコーダによる高精度クローズドループサーボ位置決め
• 多軸協調動作のためのMCCコントローラとの併用を想定
• MCCと組み合わせることで最大推力95 Nを発揮可能
• AutoDetect機能により、Zaberコントローラが接続された周辺機器の設定を自動的に構成
• 技術記事 - リニアモータ：概要と選定プロセス
特徴
このシリーズについて
Zaber社のLDQ-AEシリーズは、高精度・高速動作を実現する電動リニアモーターステージです。内蔵リニアエンコーダにより、クローズドループサーボによる位置決めが可能です。LDQ-AEの革新的な設計により、最大1.5m/sの速度と25nmの最小インクリメンタル移動を実現しています。”
これらのステージは、X-MCCにケーブル1本で直接接続できるように設計されています。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラがLDQ-AEを自動的に検出し、設定を行います。
1. 内蔵アナログエンコーダは1nm単位の補間が可能です。
2. 移動距離は75～1000mmで、カスタム長さもご用意しています。
3. 革新的な設計により、優れた速度と精度を実現。最高速度1.5m/s、最小インクリメンタル移動量25nmを実現。
4. ステージトップはM6ネジ穴に対応しています。
5. 追加のハードウェアなしで、複数のLDQステージをXY構成で組み立てることができます。
6. 自動検出機能付きパネルマウントDB26により、LDQ-AEはX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
精度（一方向）
- 2.5 µm (0.000098")
繰り返し精度
- < 0.3 µm (< 0.000012")
最小インクリメンタル移動量
- 25 nm
最大加速度
- 39.24 m/s2 (4.00 g)
最大速度
- 1500 mm/s (59.055"/s)
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニアアナログエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 95 N (21.3 lb)
最大連続推力
- 35 N (7.8 lb)
最大中心荷重
- 200 N (44.9 lb)
最大モーメント (ピッチ)
- 30 N⋅m (22.1 ft⋅lb)
最大モーメント (ロール)
- 30 N⋅m (22.1 ft⋅lb)
最大モーメント (ヨー)
- 30 N⋅m (22.1 ft⋅lb)
ガイドタイプ
- 循環式ボールリニアガイド
標準安定速度
- 1.0 kgのペイロードで100 mm/sの速度で± 0.33%
回転剛性(ピッチ)
- 8000 N⋅m/° (2 µrad/N⋅m)
回転剛性(ロール)
- 3800 N⋅m/° (5 µrad/N⋅m)
回転剛性(ヨー)
- 4000 N⋅m/° (4 µrad/N⋅m)
モータータイプ
- ムービングコイル型リニアモーター
モーター定格電流
- 2400 mA/相
力定数
- 15.8 N/A (3.5 lbs/A)
モーター巻線抵抗
- 6.4 Ω/相
インダクタンス
- 1.24 mH/相
リミットまたはホームセンシング
- 光学インデックスマーク
動作軸
- 1
取り付けインターフェース
- M6 ネジ穴
可働質量
- 1.5 kg (3.300 lbs)
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

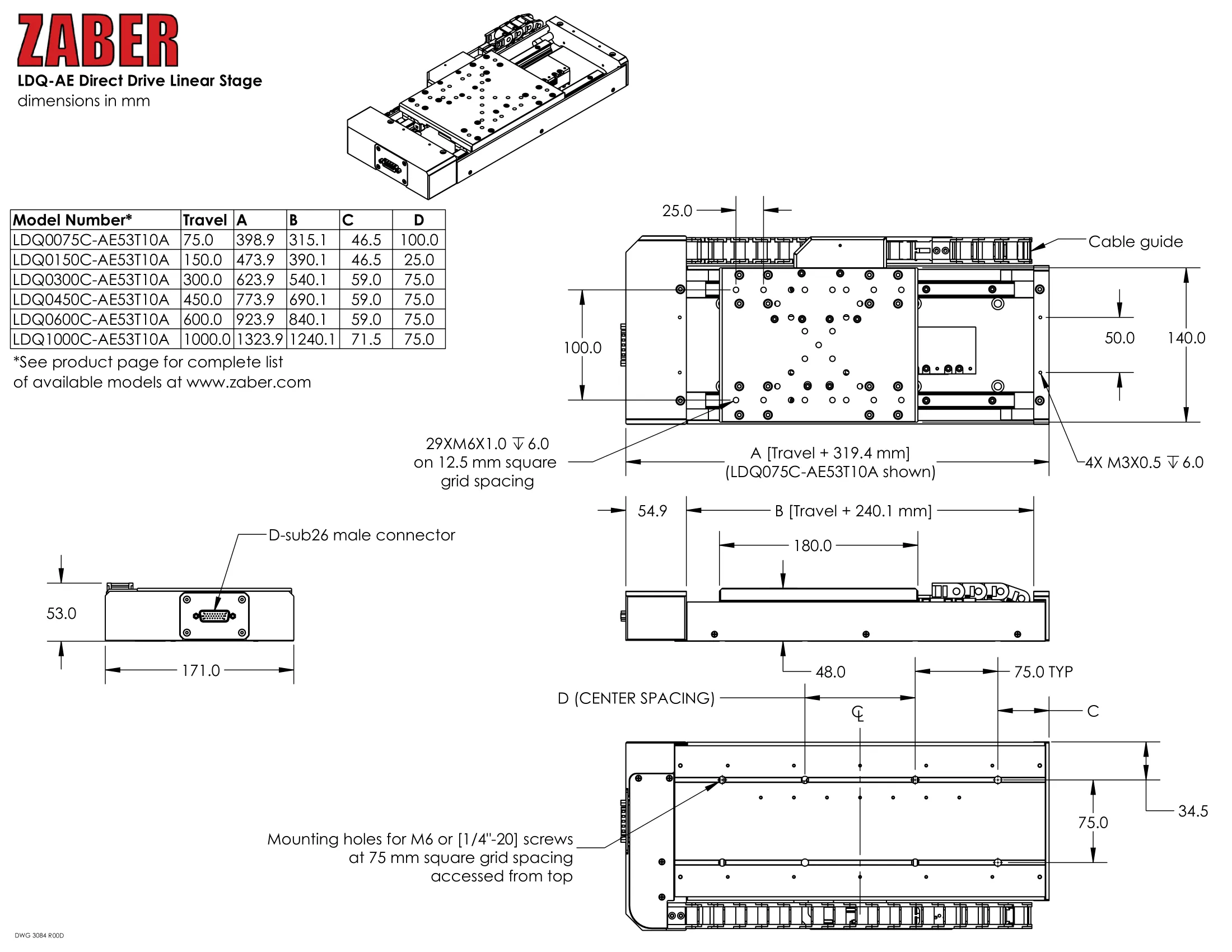

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

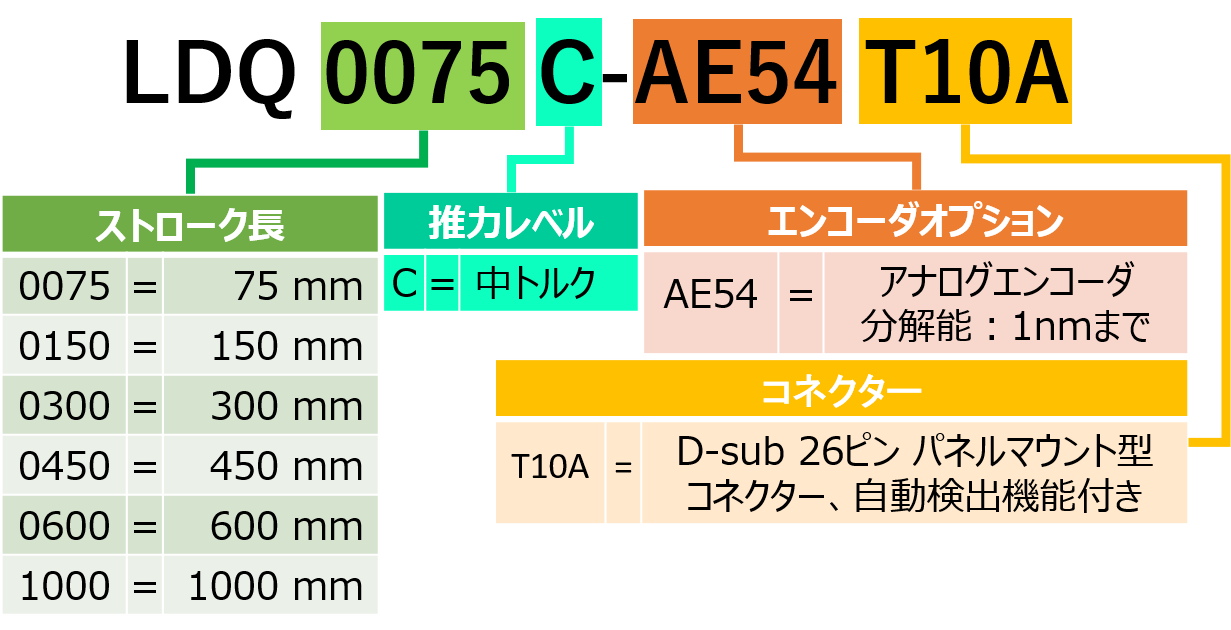

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | LDQ0075C-AE53T10A-Datasheet.pdf | 概要 | 75 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDQ0150C-AE53T10A-Datasheet.pdf | 概要 | 150 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDQ0300C-AE53T10A-Datasheet.pdf | 概要 | 300 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDQ0450C-AE53T10A-Datasheet.pdf | 概要 | 450 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDQ0600C-AE53T10A-Datasheet.pdf | 概要 | 600 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDQ1000C-AE53T10A-Datasheet.pdf | 概要 | 1000 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC10 | 概要 | モーター延長ケーブル、1.5m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L060 | 概要 | モーター延長ケーブル、0.6m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L300 | 概要 | モーター延長ケーブル、3.0m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L450 | 概要 | モーター延長ケーブル、4.5m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
