LSA シリーズ マイクロモーター駆動リニアステージ
LSA シリーズ マイクロモーター駆動リニアステージ
• 最大速度14mm/s、最大推力35N
• 25nm未満のマイクロステップサイズ
• 極めて狭いスペースにも設置可能
• MCCファミリーコントローラまたはあらゆる2相ステッピングモータコントローラに対応
• AutoDetect機能により、Zaberコントローラは接続された周辺機器の設定を自動的に構成
• XY軸に直接取り付け可能（Z軸/垂直方向への取り付けにはAB106アングルブラケットが必要）
特徴
このシリーズについて
Zaber社のLSAシリーズステージは、性能や機能を犠牲にすることなく、最小限のスペースに収まるように設計されています。小型ながらもパワフルなこれらのステージは、最大14mm/sの速度と最大35Nの推力を備えています。マイクロステップサイズは25nm未満、繰り返し精度は1µm未満で、信頼性の高い超微細位置決めを実現します。
LSAステージは、当社のX-MCCシリーズユニバーサルモーターコントローラーとインターフェースするように設計されており、高解像度のデイジーチェーン接続が可能です。AutoDetect機能によりセットアップは簡単です。接続すると、X-MCCコントローラーがLSAを自動的に検出し、設定を行います。便利なキットには、無料のソフトウェアと、開梱してすぐにステージを動作させるために必要なすべてのアクセサリが含まれています。
1. 200µステップ/回転のステッピングモーター。最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
2. 最大14mm/秒の速度で、静かでスムーズな動作を実現します。
3. 0.023µmの分解能（0.012インチピッチのリードスクリュー）で、10mmまたは25mmの移動量を実現します。
4. M2およびM3の取り付けパターン、光学ポスト用M4センターホール。
5. 長寿命で最大35Nのスラスト荷重に耐えるステンレススチール設計。
6. 小型光学ブレッドボード（M3 x 12.5間隔）に直接取り付け可能。
7. DB15コネクタにはロック機能があり、誤ってプラグが抜けるのを防ぎます。
8. AutoDetect機能付きのDB15オス型インラインコネクタにより、LSAをX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ
- 0.0238125 µm
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V)
自動検出
- 〇
繰り返し精度
- < 1 µm (< 0.000039")
バックラッシュ
- < 5 µm (< 0.000197")
最高速度
- 14 mm/s (0.551"/s)
最低速度
- 0.000015 mm/s (0.000001"/s)
速度分解能
- 0.000015 mm/s (0.000001"/s)
エンコーダタイプ
- ×
ピーク推力
- 35 N (7.8 lb)
最大連続推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
ガイドタイプ
- ボールベアリング
垂直振れ
- < 50 µm (< 0.001968")
水平振れ
- < 13 µm (< 0.000512")
モーター1回転あたりの直線動作
- 0.3048 mm (0.012")
モーター回転数
- 200
モータータイプ
- ステッピングモーター (2相)
モーター定格電流
- 240 mA/相
モーター巻線抵抗
- 20.4 Ω/相
インダクタンス
- 5 mH/相
モーター定格電力
- 2.35 ワット
モーター接続
- D-sub 15ピン
デフォルト解像度
- 1/64 ステップ
モーターフレームサイズ
- NEMA 08
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M2およびM3のねじ穴とM4のねじ穴（中央）
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

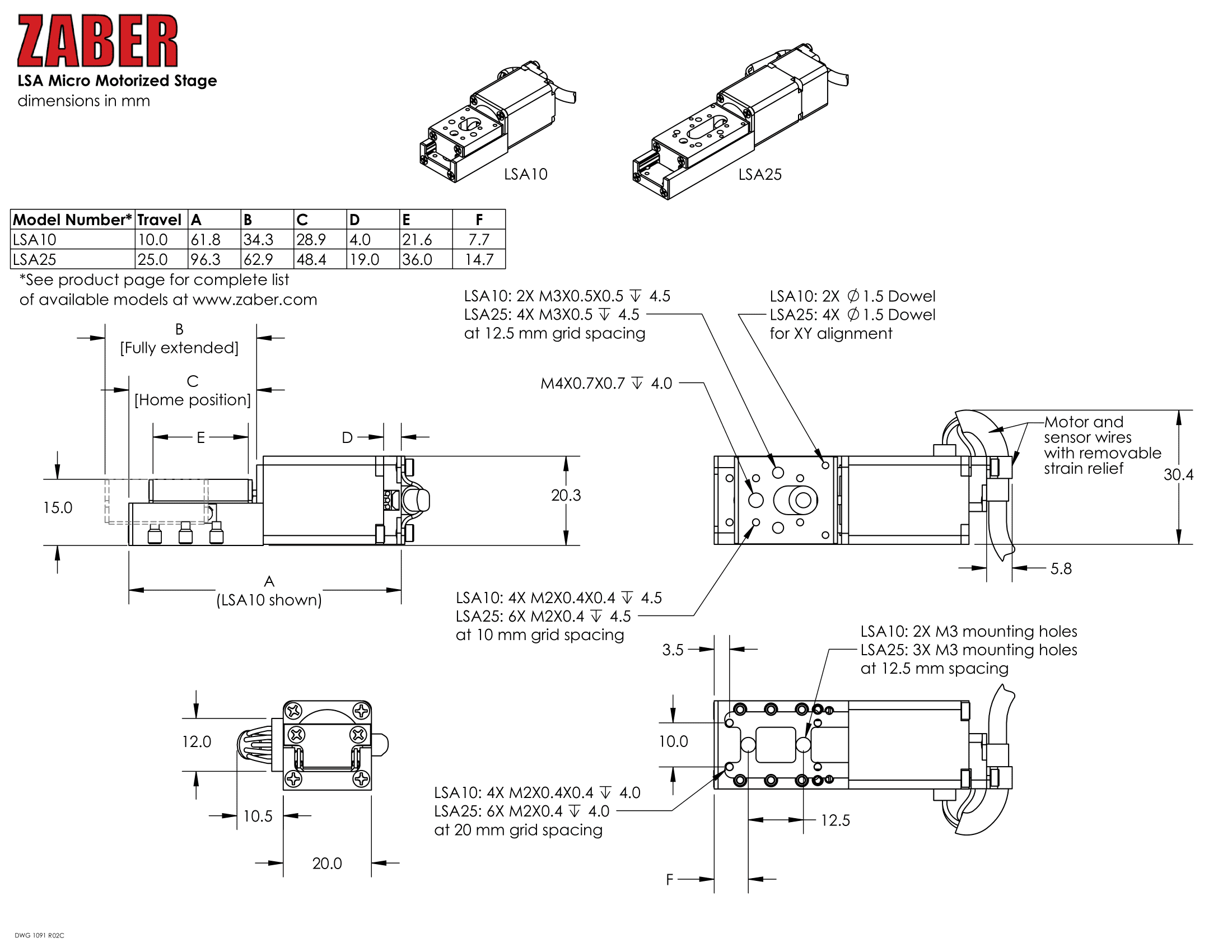

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications
型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

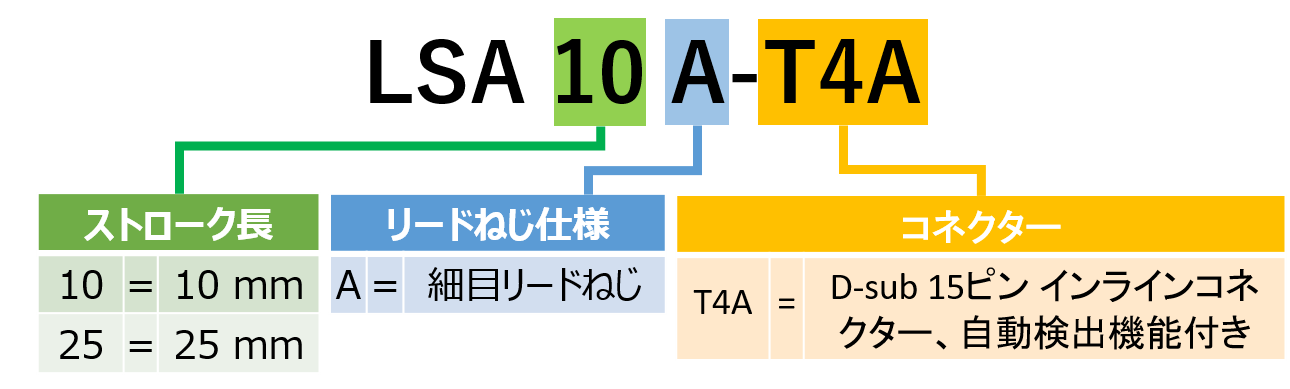

| 型番/スペックシートDL | LSA10A-T4A-Datasheet.pdf | 概要 | 10mm トラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LSA25A-T4A-Datasheet.pdf | 概要 | 25 mm トラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル（1.5 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル（0.6 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター延長ケーブル（3.0 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター変換ケーブル（1.5 m）X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB106 | 概要 | マイクロアングルブラケット、90度 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
