TSBシリーズ マニュアル変換ステージ
TSBシリーズ マニュアル変換ステージ
• 耐荷重：10kg
• マイクロメータヘッド付きもご用意
• 手動マイクロメータを装備していないステージには、X-NA、T-NA08、T-LA、またはNA11が必要です
特徴
このシリーズについて
Zaber社のTSBシリーズ・トランスレーションステージは、28mmまたは60mmの移動量を持つボールベアリング式リニアステージです。X-NAシリーズおよびT-NAシリーズのマイクロリニアアクチュエータ、T-LAシリーズのミニチュアリニアアクチュエータ、そしてNA11シリーズのステッピングリニアアクチュエータと互換性があり、XYステージ構成で使用できます。
手動マイクロメータヘッド付きバージョンは、25mmまたは50mmの移動量と0.01mmの分解能を備えています。AB90E（インチ）アングルブラケットまたはAB90M（メートル）アングルブラケットを使用することで、XY構成またはXYZ構成で直接取り付けることも可能です。
1. リバーシブルマウントブラケットにより、左右どちらの手でも操作可能です。
2. ホームポジションは調整可能です。
3. 9.5 mm（3/8インチ）マウントブラケットはT-NAおよびT-LAアクチュエータに適合します。14 mmマウントブラケットはNAアクチュエータに適合します。
4. 精密機械加工されたアルマイト処理済みアルミニウムステージ。真空アプリケーション向けにアルマイト処理なしもご用意しています。
5. 25mmまたは1インチ間隔で、メートル法M6またはヤードポンド法1/4インチ-20の取り付け穴を備えています。

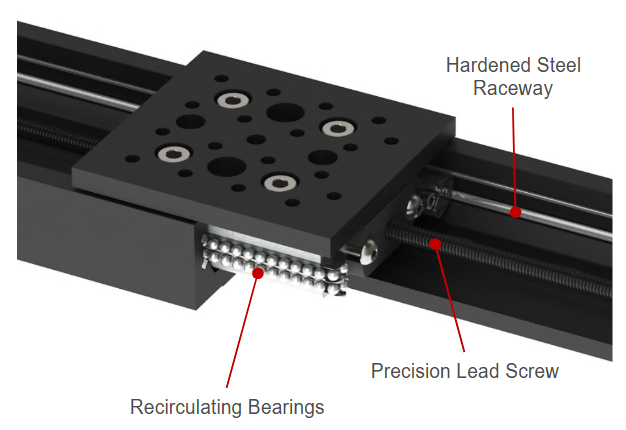

6. 精密研磨されたレールとボールベアリング。スムーズで正確な動作を実現します。
閉じる
仕様
マイクロステップサイズ(デフォルト)
- 10 μm
自動検出
- ×
最大中心荷重
- 100 N (22.4 lb)
最大モーメント (ロール)
- 125 N⋅cm (177.0 oz⋅in)
最大モーメント (ピッチ)
- 40 N⋅cm (56.6 oz⋅in)
最大モーメント (ヨー)
- 40 N⋅cm (56.6 oz⋅in)
ガイドタイプ
- ボールベアリング
モータータイプ
- ×
ステージ平行度
- < 100 µm (< 0.003937")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

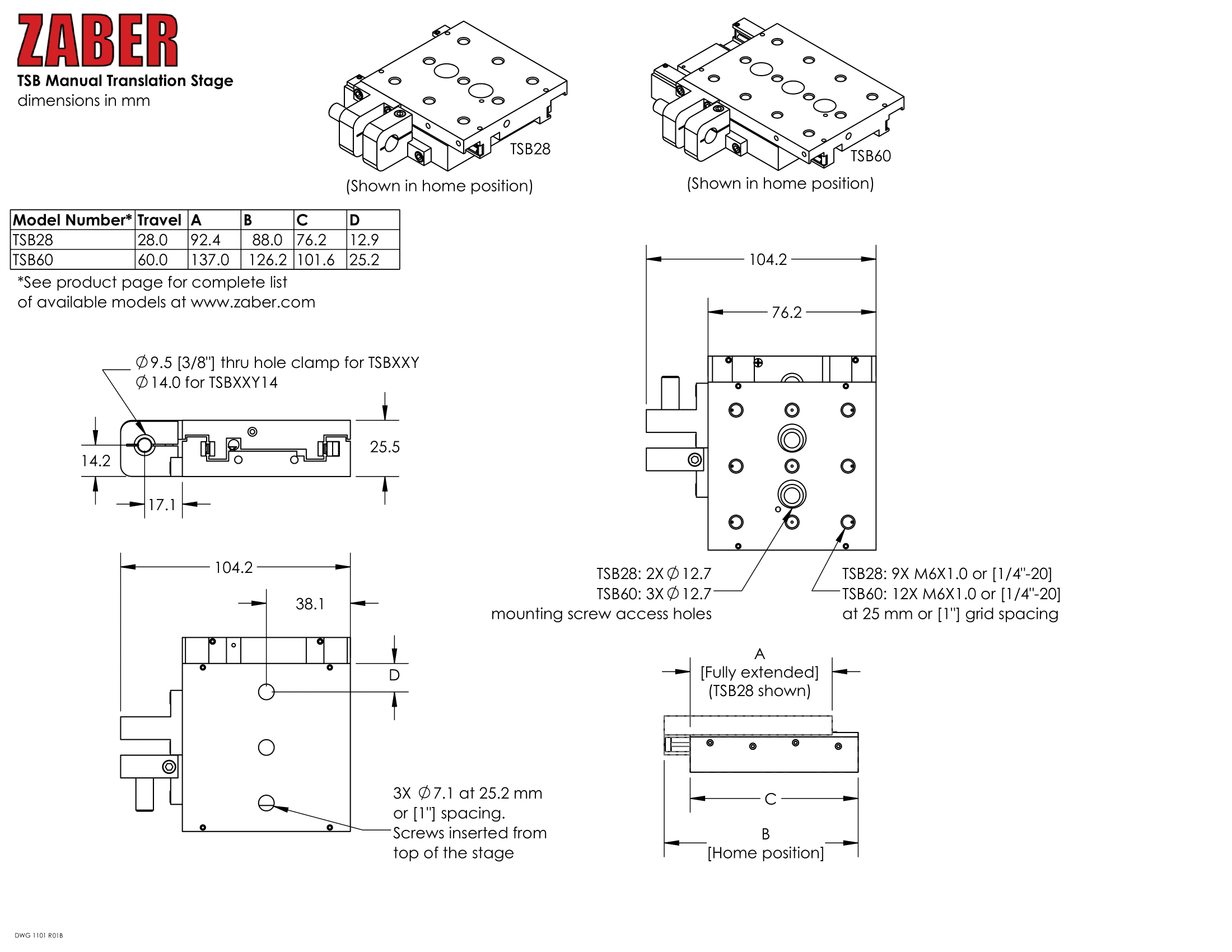

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

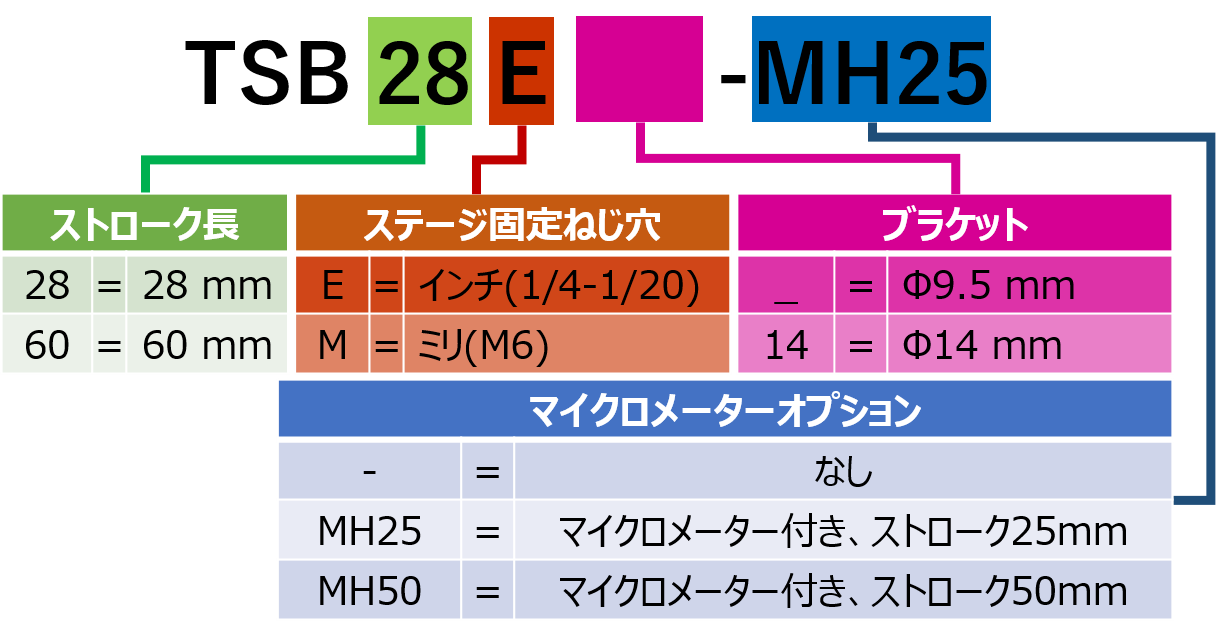

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | TSB28E-Datasheet.pdf | 概要 | 28 mm トラベル | 1/4"-20 ネジ | ø9.5 mm ブラケット付き | X-NA | T-NA および T-LA と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28M-Datasheet.pdf | 概要 | 28 mm トラベル | M6 ネジ | ø9.5 mm ブラケット付き | X-NA | T-NA および T-LA と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60E-Datasheet.pdf | 概要 | 60 mm トラベル | 1/4"-20 ネジ | ø9.5 mm ブラケット付き | X-NA | T-NA および T-LA と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60M-Datasheet.pdf | 概要 | 60 mm トラベル | M6 ネジ | ø9.5 mm ブラケット付き | X-NA | T-NA および T-LA と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28E14-Datasheet.pdf | 概要 | 28 mm トラベル | 1/4"-20 ネジ | ø14 mm ブラケット付き | NA11 と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28M14-Datasheet.pdf | 概要 | 28 mm トラベル | M6 ネジ | ø14 mm ブラケット付き | NA11 と互換性あり | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60E14-Datasheet.pdf | 概要 | 60 mm トラベル | 1/4"-20 ネジ | ø14 mm ブラケット付き | NA11対応 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60M14-Datasheet.pdf | 概要 | 60mmストローク | M6ネジ | φ14mmブラケット付き | NA11対応 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28E-MH25-Datasheet.pdf | 概要 | 25mmストローク | 1/4インチ-20ネジ | 精密手動マイクロメーターヘッド付き | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28M-MH25-Datasheet.pdf | 概要 | 25mmストローク | M6ネジ | 精密手動マイクロメーターヘッド付き | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60E-MH50-Datasheet.pdf | 概要 | 50mmストローク | 1/4インチ-20ネジ | 精密手動マイクロメーターヘッド付き | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60M-MH50-Datasheet.pdf | 概要 | 50mmストローク | M6ネジ | 精密手動マイクロメーターヘッド付き | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB90M | 概要 | モーター延長ケーブル（3.0 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AMB095 | 概要 | モーター変換ケーブル（0.6 m）X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AMB140 | 概要 | モーター変換ケーブル3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
