TSB-Vシリーズ 低真空(10-3 Torr)マニュアル変換ステージ
TSB-Vシリーズ 低真空(10-3 Torr)マニュアル変換ステージ
10⁻³ Torrまでの真空に対応
28mmおよび60mmのストローク
10kgの耐荷重
駆動にはT-NA-SV1アクチュエータが必要です
28mmおよび60mmのストローク
10kgの耐荷重
駆動にはT-NA-SV1アクチュエータが必要です
特徴
このシリーズについて
Zaber社のTSB-Vシリーズリニアステージは、28mmまたは60mmの移動量を持つボールベアリング式リニアステージです。当社の低真空対応小型リニアアクチュエータT-NA-SV1シリーズと互換性があり、XYステージ構成で使用できます。
これらの真空対応リニアステージは、真空対応グリースとエポキシ樹脂を使用し、非陽極酸化処理部品を採用しています。これらのリニアステージは、10⁻⁶ Torrまでの真空環境下で実績があります。
1. 左右どちらにも取り付け可能なリバーシブルマウントブラケットを採用。
2. ホームポジション調整機能付き。
3. 9.5mm（3/8インチ）クイックリリースクランプ機構はT-NA-SV1アクチュエータに対応。14mmマウントブラケットもご用意。
4. 精密加工された非陽極酸化アルミニウム製ステージ。
5. メートルねじM6またはインチねじ1/4インチ-20の取り付け穴（間隔25mmまたは1インチ）。
6. 精密研磨されたレールとボールベアリングを採用。スムーズで正確な動作を実現。
閉じる
仕様
マイクロステップサイズ(デフォルト)
- 10 μm
自動検出
- ×
最大中心荷重
- 100 N (22.4 lb)
最大モーメント (ロール)
- 125 N⋅cm (177.0 oz⋅in)
最大モーメント (ピッチ)
- 40 N⋅cm (56.6 oz⋅in)
最大モーメント (ヨー)
- 40 N⋅cm (56.6 oz⋅in)
ガイドタイプ
- ボールベアリング
モータータイプ
- ×
ステージ平行度
- < 100 µm (< 0.003937")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

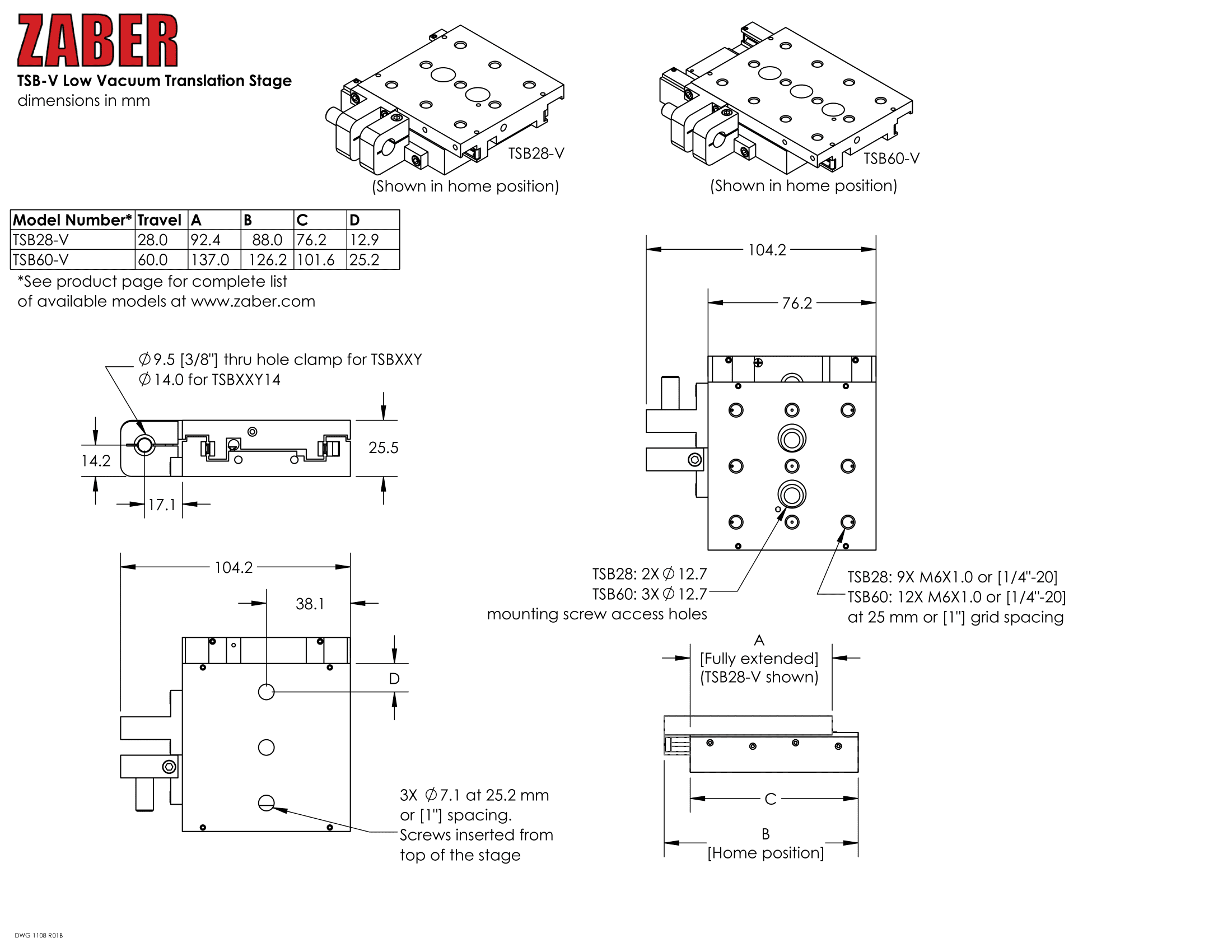

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

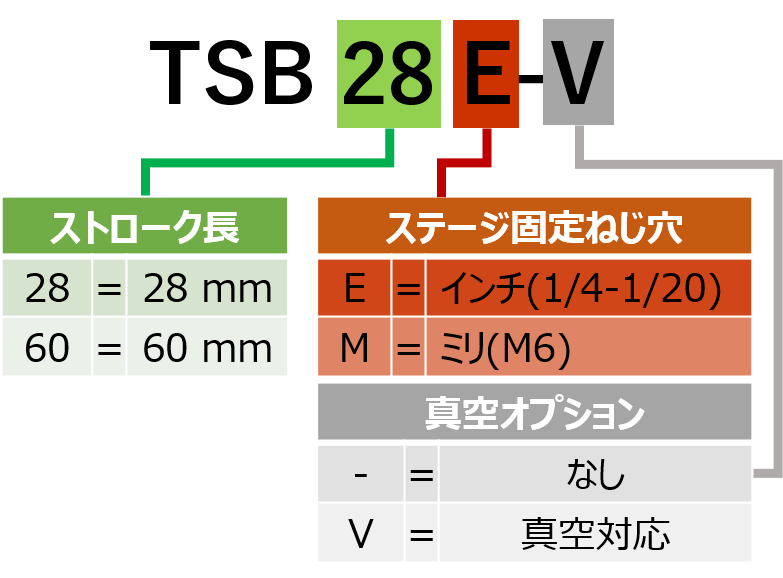

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | TSB28E-V-Datasheet.pdf | 概要 | 28mmストローク | 1/4インチ-20ネジ | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB28M-V-Datasheet.pdf | 概要 | 28mmストローク | M6ネジ | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60E-V-Datasheet.pdf | 概要 | 60mmストローク | 1/4インチ-20ネジ | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | TSB60M-V-Datasheet.pdf | 概要 | 60mmストローク | M6ネジ | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB90M | 概要 | モーター延長ケーブル（3.0 m）X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AMB095 | 概要 | モーター変換ケーブル（0.6 m）X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AMB140 | 概要 | モーター変換ケーブル3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
