X-RSWシリーズ コントローラ内蔵電動回転ステージ
X-RSWシリーズ コントローラ内蔵電動回転ステージ
• 中心荷重20kg
• 2つのレンズホルダーを装備し、偏光板マウントとして使用可能
• ウォームギア駆動で連続回転が可能
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
• デイジーチェーン接続された複数のXシリーズ製品で、1つの電源を共有可能
• カスタムバージョンもご用意
特徴
このシリーズについて
Zaber社のX-RSWシリーズは、コントローラを内蔵した電動回転ステージ装置です。定格トルクは2.25N⋅mで、高精度な角度位置決めアプリケーションに最適です。
標準の24～48V電源のみで動作するスタンドアロンユニットです。インデックスノブにより、コンピュータなしでも両方向の可変速度をスムーズに手動で制御できるため、多様な操作が可能です。押し続けると速度モードと位置モードが切り替わり、回すとステージが移動し、押すと停止します。
ステージは、任意のコンピュータのUSB 2.0またはRS-232ポートに接続でき、1つのチェーンで複数のユニットを接続できます。また、他のZaber製品とも接続可能です。ユニットには便利なロック付き4ピンM8コネクタが装備されており、製品間の接続を簡単かつ安全に行うことができます。また、チェーン全体で電源を共有するため、複数のXシリーズ製品を1つの電源で使用できます。
1. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
2. デイジーチェーン接続された追加ユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
3. 一体型コントローラーと200ステップ/回転のステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、使いやすくスムーズで高精度な動作を実現します。
4. ステージ上部には、メトリックM6ネジ穴とUNC #8-32ネジ穴があり、センターレンズホルダーは1インチおよび25mmの光学素子に対応します。
5. 底面と両側面にネジ穴があり、柔軟な取り付けオプションを提供します。他のZaberステージに直接取り付けることもできます。
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
動作範囲
- 360°
精度(一方向)
- 0.08° (1.396000 mrad)
繰り返し精度
- < 0.02° (< 0.349 mrad)
バックラッシュ
- < 0.04° (< 0.698 mrad)
エンコーダタイプ
- ×
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 200 N (44.9 lb)
最大モーメント(横方向)
- 410 N⋅cm (580.6 oz⋅in)
ステージ上部寸法
- 60 mm (2.362")
半径方向誤差動作
- +/- 4 µm (+/- 0.000157")
軸方向誤差動作
- < 4 µm (< 0.000157")
傾斜誤差動作
- +/- 0.0033° (+/- 57.60 µrad)
ベアリング面オフセット
- 16.4 mm (0.646")
電源
- 24-48 VDC
電源プラグ
- 2ピンネジ端子
最大消費電流
- 950 mA
モーター回転数
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 1500mA/相
インダクタンス
- 1mH/相
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 高精度ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- 〇
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- ×
重量
- 0.66 kg (1.455 ポンド)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

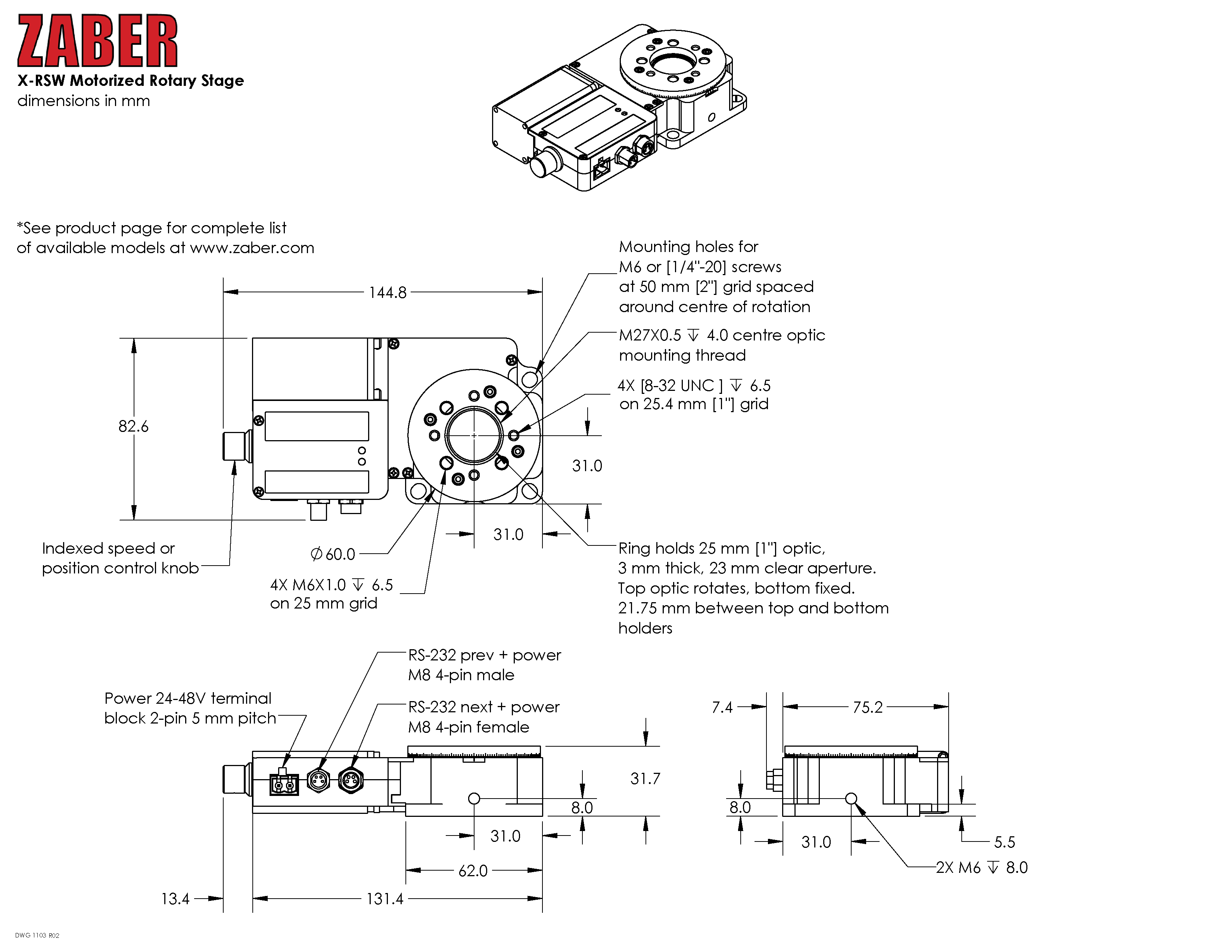

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

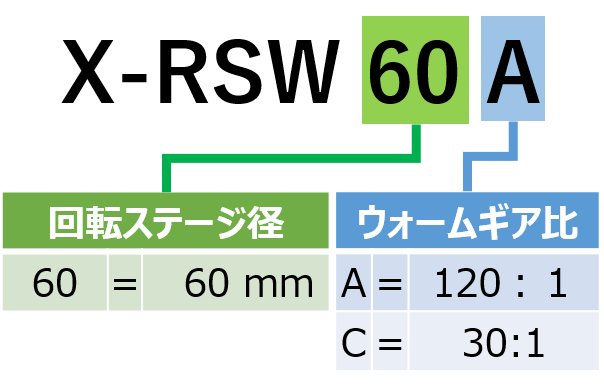

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-RSW60A-Datasheet.pdf | 概要 | 粗分解能 | 高速 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSW60C-Datasheet.pdf | 概要 | 微細分解能 | 高トルク |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
