RSWシリーズ 電動回転ステージ
RSWシリーズ 電動回転ステージ
• 23mm口径
• ウォームギア駆動で連続回転
• 2つのレンズホルダーで偏光板マウントとして使用可能
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用可能
• AutoDetect機能により、X-MCCコントローラーは接続された周辺機器に合わせて設定を自動構成します
• カスタムバージョンもご用意
特徴
このシリーズについて
Zaber社のRSW精密電動回転ステージは、ステッピングモーターとウォームギアで駆動し、連続回転が可能です。このステージは、X-MCCシリーズユニバーサルモーターコントローラーに直接接続できるように設計されています。また、パネルマウントDB15コネクタを介して、任意の2相ステッピングモーターコントローラーと組み合わせて使用することもできます。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラーがRSWを自動的に検出し、設定を行います。
1. 1回転あたり200ステップのステッピングモーター。最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
2. 自動検出機能付きパネルマウントDB15により、RSWをX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
3. ステージ上部には、M6メトリックネジ穴とUNC #8-32ネジ穴があります。
4. 回転式中央光学素子ホルダーは25mm（1インチ）に適合します。
5. 23mmの開口部。
6. ハウジングに埋め込まれた非回転式光学素子ホルダーにより、2つの光学素子（回転1つと固定1つ）を同時に取り付けることができます。
7. 精密ウォームギアにより連続回転が可能です。
8. 底面と両側面に穴があり、柔軟な取り付けオプションを提供します。他のZaberステージに直接取り付けることもできます。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V) 推奨
自動検出
- 〇
動作範囲
- 360°
精度(一方向)
- 0.08° (1.396000 mrad)
繰り返し精度
- < 0.02° (< 0.349 mrad)
バックラッシュ
- < 0.04° (< 0.698 mrad)
エンコーダタイプ
- ×
最大中心荷重
- 200 N (44.9 lb)
最大モーメント(横方向)
- 410 N⋅cm (580.6 oz⋅in)
ステージ上部寸法
- 60 mm (2.362")
半径方向誤差動作
- +/- 4 µm (+/- 0.000157")
軸方向誤差動作
- < 4 µm (< 0.000157")
傾斜誤差動作
- +/- 0.0033° (+/- 57.60 µrad)
ベアリング面オフセット
- 16.4 mm (0.646")
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 1500mA/相
モーター巻線抵抗
- 2.05 Ω/相
インダクタンス
- 1mH/相
モーター接続
- D-sub 15ピン
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
CE 準拠
- 〇
真空対応
- ×
重量
- 0.62 kg (1.367 ポンド)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

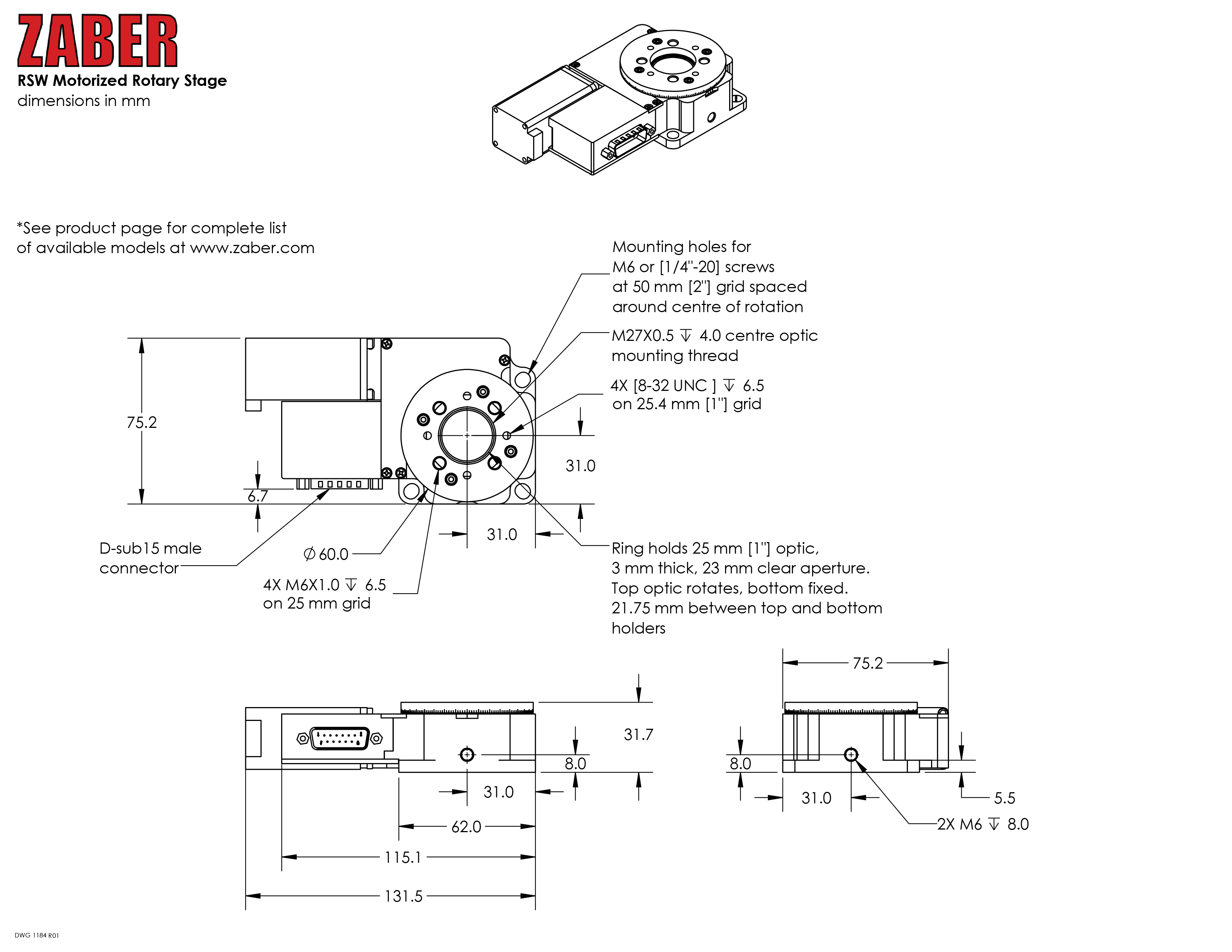

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

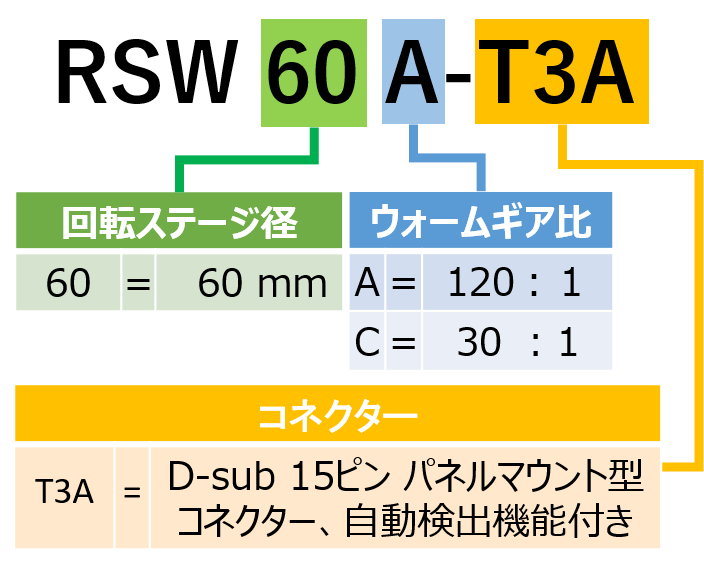

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | RSW60A-T3A-Datasheet.pdf | 概要 | 高解像度 | 低速 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | RSW60C-T3A-Datasheet.pdf | 概要 | 粗分解能 | 高速 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル（1.5 m）、X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル（0.6 m）、X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル（3.0 m）、X-MCA、X-MCB1、X-MCB2シリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル（1.5 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル（0.6 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル（3.0m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル（4.5m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュアアングルブラケット（90度） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM ボトムアダプタプレート | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | LRMおよびLSMメトリックトップアダプタプレート |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
