X-RSW-SV1シリーズ コントローラ内蔵型低真空電動回転ステージ
X-RSW-SV1シリーズ コントローラ内蔵型低真空電動回転ステージ
• 最大速度100 °/s、最大トルク100 N⋅cm
• 耐荷重20 kg
• ウォームギア駆動による連続回転
• ステッピングモーターコントローラーとモータードライバーを内蔵し、操作性に優れています
• シリアルポート（X-PIBアダプター使用）経由でデイジーチェーン接続されたすべてのユニットを制御するために必要なフィードスルーケーブルはわずか4本です
特徴
このシリーズについて
真空システムの基礎知識と、アプリケーションの要件をまとめる際に考慮すべき事項の詳細については、当社の技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。Zaber社のX-RSW-SV1シリーズは、低真空対応のコンピュータ制御式電動回転ステージで、コントローラを内蔵しています。スタンドアロンユニットとして動作し、標準の24～48V電源のみを必要とします。
これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。
X-RSW-SV1は、真空対応材料を使用して設計されており、ガス放出を最小限に抑え、ポンプダウン時間を短縮します。 Zaber のすべての製品と同様に、X-RSW-SV1 シリーズは「プラグ アンド プレイ」で設計されており、セットアップと操作が非常に簡単です。
1. ステッピングモーターコントローラーとモータードライバーを内蔵し、操作性に優れています。
2. 1回転あたり200ステップのステッピングモーターは、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. 低真空対応ステッピングモーター（定格圧力10-3 torr）。
4. シリアルポート（X-PIBアダプター使用）経由でデイジーチェーン接続されたすべてのユニットを制御するために必要なフィードスルーワイヤーはわずか4本です。
5. デイジーチェーン接続されたユニットを追加することで、配線の煩雑さを軽減できます。電源とデータはチェーン内で共有できます。
6. 革新的な設計により、優れた速度と耐荷重性を実現。最大100度/秒の速度と20kgの耐荷重を実現。
7. ステージトップは、メトリックM6ネジ穴とUNC #8-32ネジ穴に対応。センターレンズホルダーは1インチおよび25mmの光学系に対応。
8. 底面と両側面にネジ穴があり、柔軟な取り付けオプションを提供。他のZaberステージに直接取り付けることができます。
簡単なセットアップ
簡単セットアップ

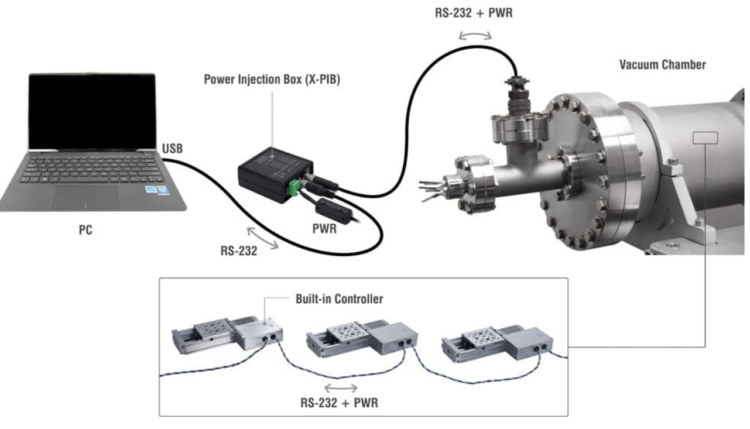

わずか4本のフィードスルーワイヤで複数のデバイスを制御・給電
1. コンピューターと真空チャンバーの間にデータケーブルと電源ケーブルを接続します。
2. コントローラー内蔵デバイスは、4本のフィードスルーワイヤ*を介して真空チャンバー内で電力とデータを受信します。
3. Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
* Xシリーズデバイスの場合、電源はX-PIBを介して供給されます。Tシリーズデバイスの場合、電源供給には5本のフィードスルーワイヤとT-DSUB9-Pが必要です。
真空デバイスのセットアップの詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。
デバイスのセットアップに関する追加情報については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.000234375° (4.091 µrad)
内蔵コントローラ
- 〇
動作範囲
- 360°
精度(一方向)
- 0.14° (2.443000 mrad)
繰り返し精度
- < 0.02° (< 0.349 mrad)
バックラッシュ
- < 0.04° (< 0.698 mrad)
最高速度
- 100°/s (17 rpm)
最低速度
- 0.000143°/s (2.496 µrad/s)
速度分解能
- 0.000143°/s (2.496 µrad/s)
エンコーダタイプ
- ×
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- M8 4ピン テフロンフライングリードM/F
最大トルク
- 100 N⋅cm (141.6 oz⋅in)
最大中心荷重
- 200 N (44.9 lb)
最大モーメント(横方向)
- 410 N⋅cm (580.6 oz⋅in)
ステージ上部寸法
- 60 mm (2.362")
電源
- 24-48 VDC
電源プラグ
- なし、X-PIB を使用
最大消費電流
- 950 mA
モーター1回転あたりの角度
- 3°
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 1300 mA/相
インダクタンス
- 1mH/相
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- ×
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- 低真空（10-3 Torr）
重量
- 0.72 kg (1.587 lb)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

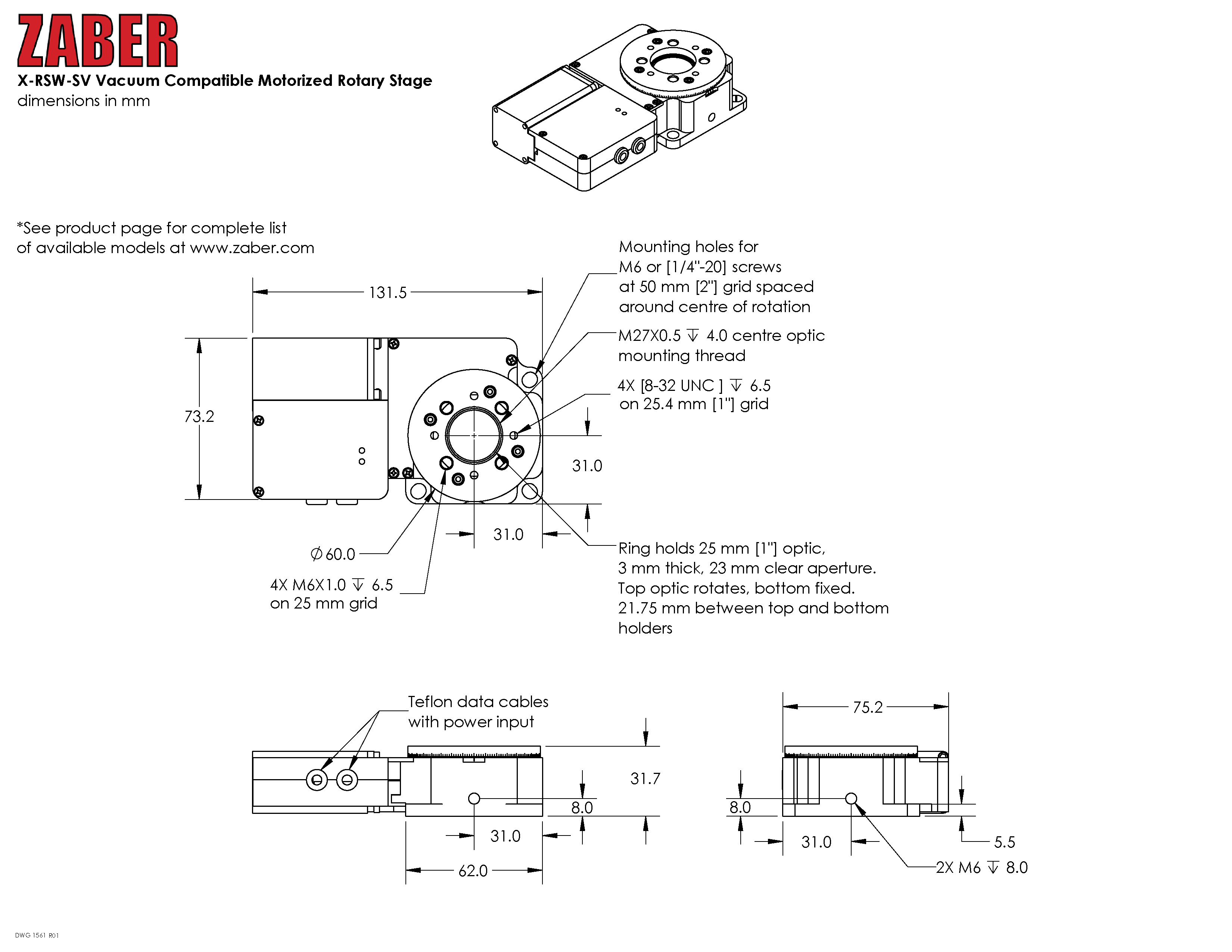

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
Specifications

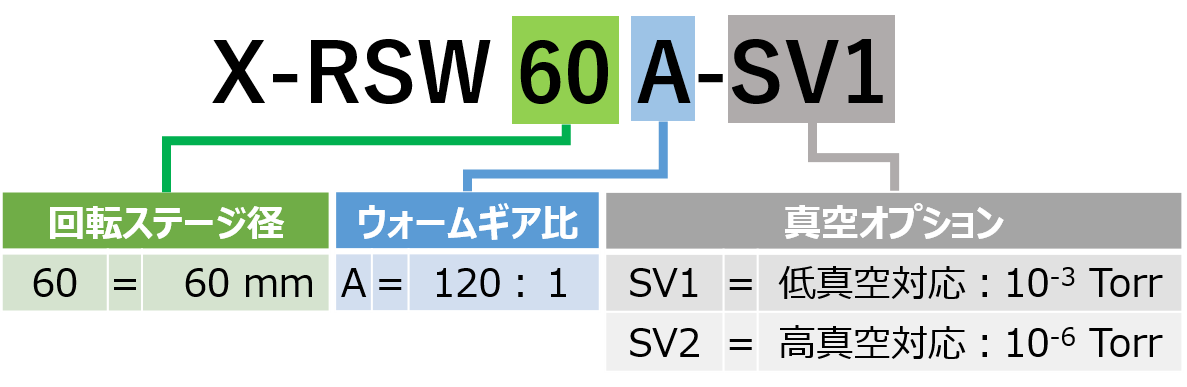

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-RSW60A-SV1-Datasheet.pdf | 概要 | 粗分解能 | 高速 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | データケーブル 0.6m (2フィート)、L型メスコネクタ、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル、6フィート（2m）、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル、15フィート（4.5m）、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル、25フィート（7.6m）、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
エレクトロニクスとセンサー
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-PIB | 概要 | デイジーチェーンパワーインジェクター、Xシリーズ |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103-V | 概要 | LSM-SV 底部アダプタプレート、真空対応 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101-V | 概要 | ゴニオメータアダプタプレート、真空対応 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS13S-48V12 | 概要 | 電源、48V 1.25A |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS14S-48V37 | 概要 | 電源、48V 3.75A |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
