X-RSTシリーズ コントローラ内蔵の高荷重電動回転ステージ
X-RSTシリーズ コントローラ内蔵の高荷重電動回転ステージ
• 中心荷重最大300kg
• 開口部50.8 mm (2インチ) または101.6 mm (4インチ)
• デイジーチェーン接続された複数のXシリーズ製品で、単一の電源を共有できます
• 内蔵コントローラー。他のZaber製品とデイジーチェーン接続できます
• オプションで防塵・防水仕様もご用意しています
• カスタム仕様もご用意しています
特徴
このシリーズについて
Zaber社のX-RSTシリーズは、コントローラを内蔵した電動回転ステージです。最大300kgの集中荷重と70N⋅mのトルクを誇り、高荷重の角度位置決めアプリケーションに最適です。様々な貫通穴アプリケーションに対応する大口径アパーチャを備えています。
標準の24～48V電源のみで動作するスタンドアロンユニットです。インデックスノブにより、コンピュータなしでも両方向の可変速度をスムーズに手動で制御できるため、多様な操作が可能です。押し続けると速度モードと位置モードが切り替わり、回すとステージが移動し、押すと停止します。
ステージは、任意のコンピュータのUSB 2.0またはRS-232ポートに接続でき、複数のユニットを1つのチェーンで接続できます。また、他のZaber製品ともチェーン接続可能です。ユニットには便利なロック付き4ピンM8コネクタが備わっており、簡単かつ安全な接続が可能です。チェーンは電力も共有するため、複数の X シリーズ製品で 1 つの電源を使用できます。
1. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
2. デイジーチェーン接続された追加ユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
3. 一体型のコントローラとステッピングモータードライバーにより、操作性に優れたモーションを実現します。
4. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度なモーションを実現します。
5. ステージ上部は複数の取り付けオプションに対応しています。
6. 50.8 mm（2インチ）または101.6 mm（4インチ）の開口部、H7公差。
7. 底面と側面の穴により、柔軟な取り付けオプションを提供します。
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
動作範囲
- 360°
バックラッシュ
- < 0.05° (< 0.873 mrad)
エンコーダタイプ
- ロータリー式直交エンコーダ
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式4ピンM8
電源
- 24～48 VDC
電源プラグ
- 2ピンネジ端子
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- 〇
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

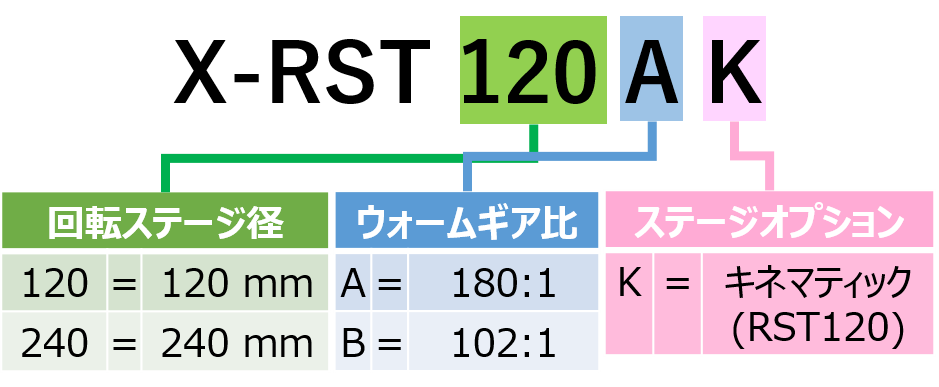

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

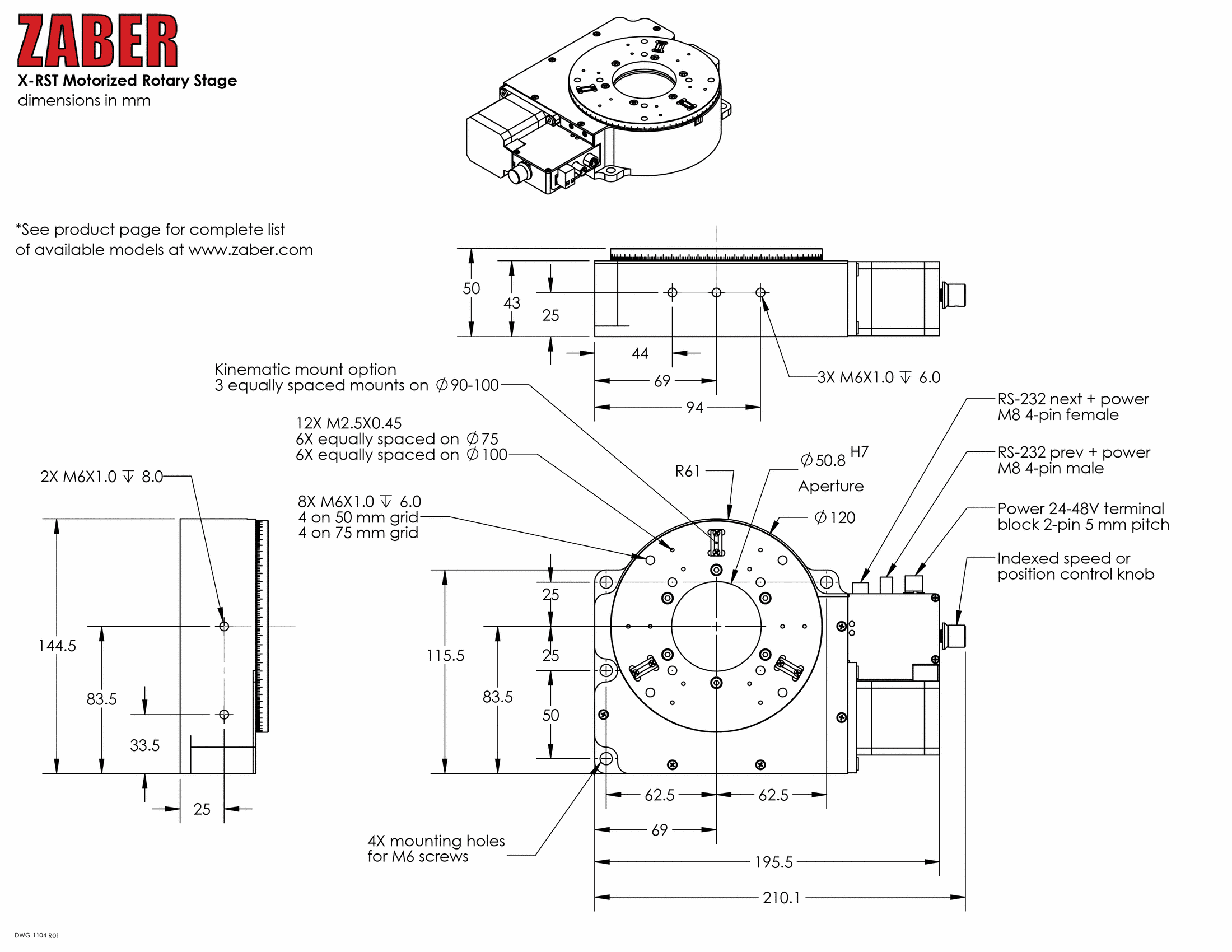

| 型番/スペックシートDL | X-RST120AK-Datasheet.pdf | 概要 | 直径120 mm | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

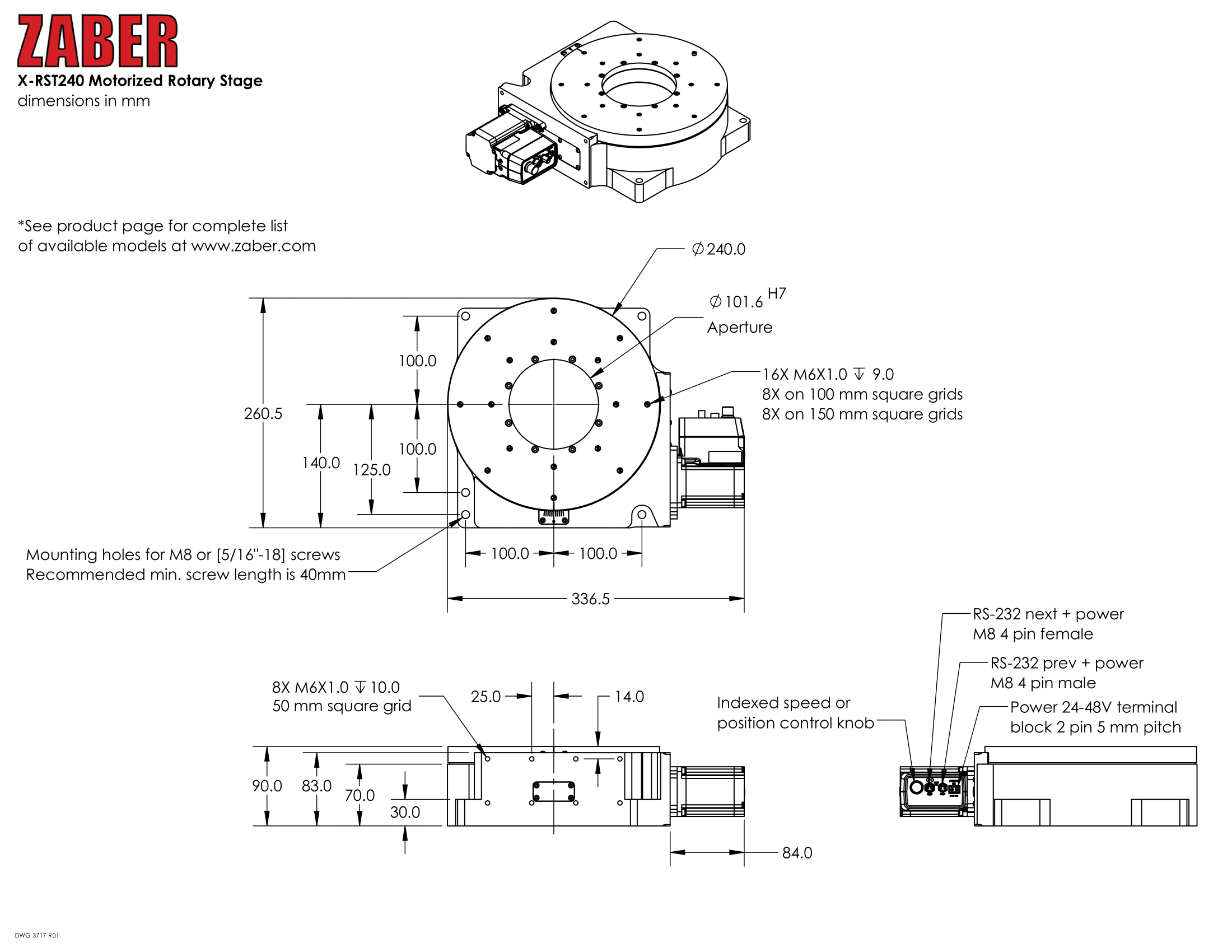

| 型番/スペックシートDL | X-RST240B-Datasheet.pdf | 概要 | 直径240 mm |大口径 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | Xシリーズ - Aシリーズ/Tシリーズ アダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データケーブル、2フィート（0.6m）、L字型メスコネクタ、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データケーブル、2フィート（0.6m）、L字型コネクタ、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データケーブル、2フィート（0.6m）、L字型オスコネクタ、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル、6フィート（2m）、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル、15フィート（4.5m）、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル、25フィート（7.6m）、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/Tシリーズ - Xシリーズ アダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
エレクトロニクスとセンサー
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-AS01 | 概要 | Zaber Xシリーズシールド（Arduino Uno R3、Mega R3、Uno R4用） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP257 | 概要 | アダプタプレート、M6グリッド - メトリック取り付け |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24V 3.0A | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
