RST-Eシリーズ モータエンコーダ内蔵の高荷重電動回転ステージ
RST-Eシリーズ モータエンコーダ内蔵の高荷重電動回転ステージ
• 360°連続回転ステージ
• 最大荷重300kg（中心荷重）
• 50.8mm（2インチ）または101.6mm（4インチ）のアパーチャー
• スリップ/ストール検出機能と自動復帰機能を備えたエンコーダ位置フィードバック
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用可能
• カスタムバージョンもご用意
特徴
このシリーズについて
Zaber社のRST-Eシリーズは、モーターエンコーダを内蔵した電動回転ステージです。最大300kgの集中荷重と最大70N⋅mのトルクを誇り、高荷重の角度位置決めアプリケーションに最適です。様々な貫通穴アプリケーションに対応する大口径のアパーチャーを備えています。RST-Eステージは、Zaber社のあらゆるコントローラとプラグアンドプレイで接続できるように設計されています。
ステージは、X-MCCシリーズのユニバーサルモーターコントローラに直接接続できるほか、パネルマウントDB15コネクタを介してあらゆる2相ステッピングモーターコントローラに接続することもできます。AutoDetect機能によりセットアップは簡単です。接続すると、X-MCCコントローラがRST-Eを自動的に検出し、設定を行います。
1. 自動検出機能付きパネルマウントDB15により、RST-EはX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
2. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. 内蔵モーターエンコーダーにより、スリップ/ストール検出と回復機能を提供します。
4. ステージトップは複数の取り付けオプションに対応しています。
5. 50.8 mm（2インチ）または101.6 mm（4インチ）のアパーチャー、H7公差。
6. 底面と側面の穴により、柔軟な取り付けオプションを提供します。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラー
- X-MCC (48 V) 推奨
自動検出
- 〇
動作範囲
- 360°
バックラッシュ
- < 0.05° (< 0.873 mrad)
エンコーダタイプ
- ロータリー式直交エンコーダ
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター接続
- D-sub 15ピン
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications
型番仕様

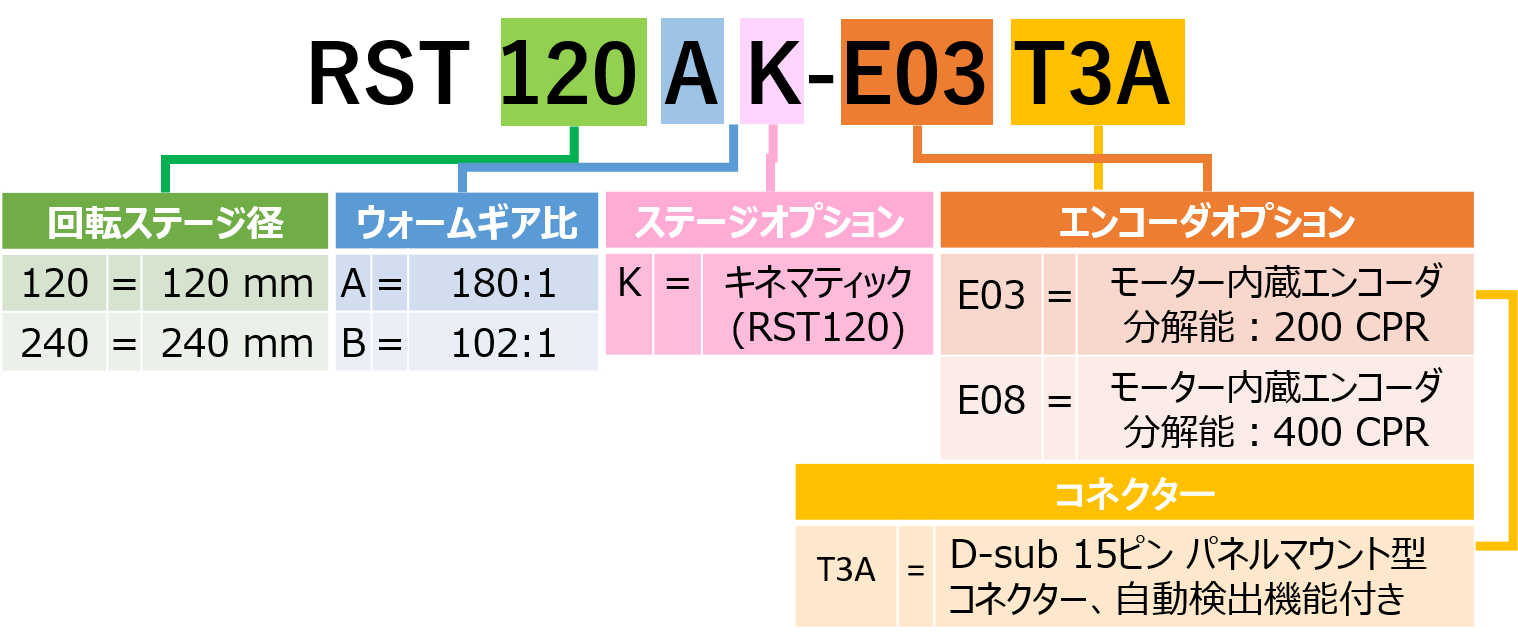

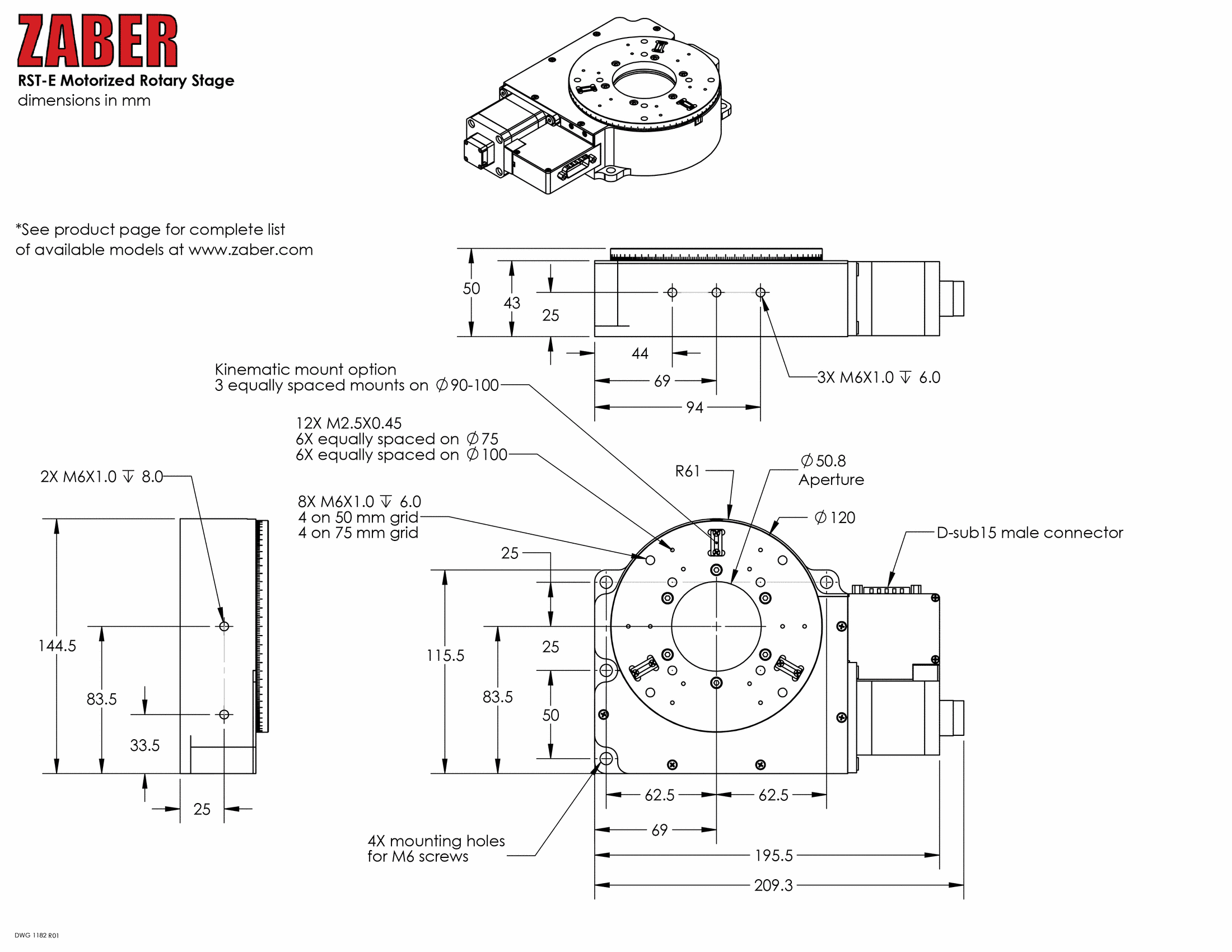

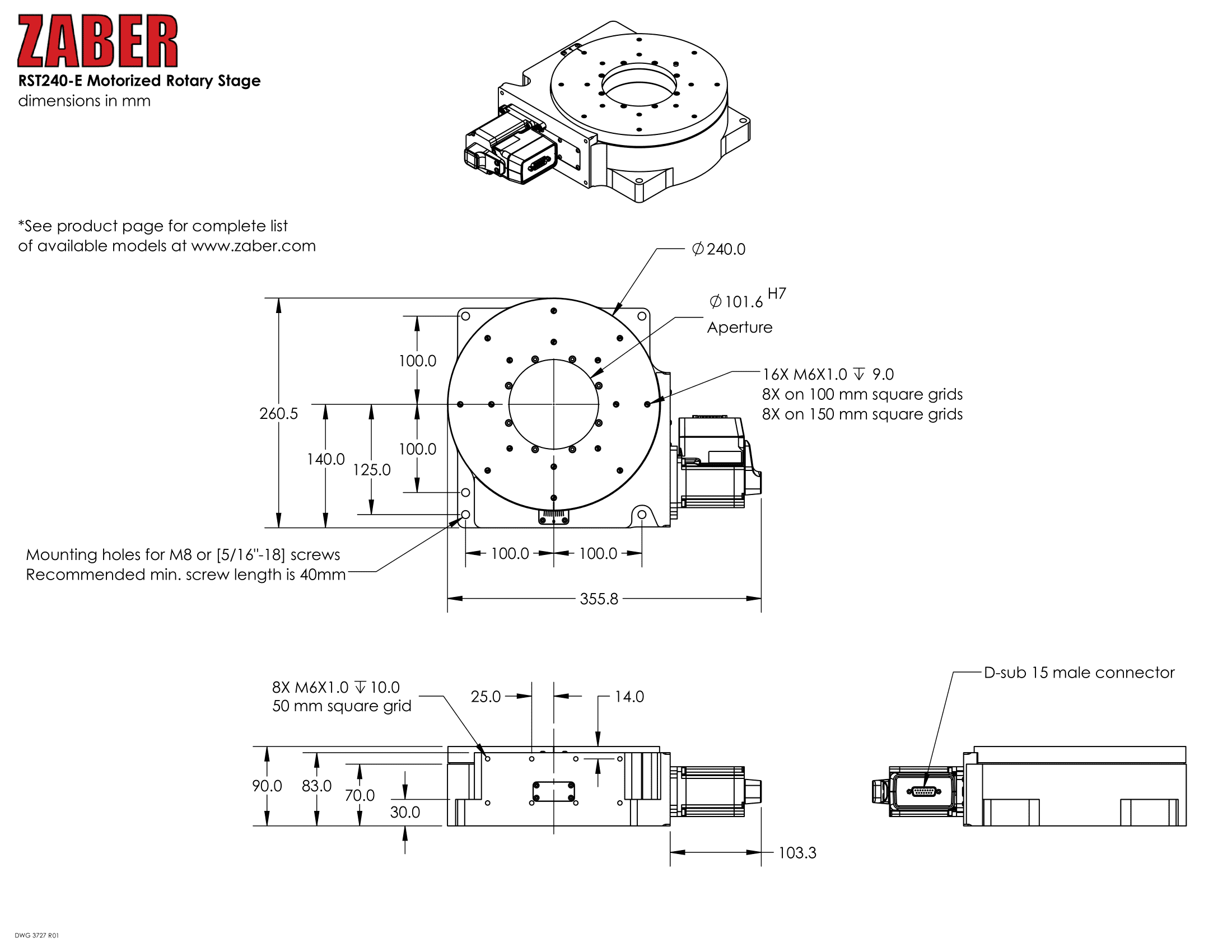

| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | RST120AK-E03T3A-Datasheet.pdf | 概要 | 直径120 mm | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | RST240B-E08T3A-Datasheet.pdf | 概要 | 直径240 mm |大口径 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A 周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP257 | 概要 | アダプタプレート、M6グリッド - メトリック取り付け |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
