X-RSB-Eシリーズ コントローラ・モーターエンコーダ・オプションのブレーキを内蔵した高速電動回転ステージ
X-RSB-Eシリーズ コントローラ・モーターエンコーダ・オプションのブレーキを内蔵した高速電動回転ステージ
• 360°連続回転ステージ
• 複数のモーター構成に対応
• スリップ/ストール検出機能と自動復帰機能を備えたエンコーダ位置フィードバック
• 内蔵コントローラー。他のZaber製品とのデイジーチェーン接続が可能
• オプションで内蔵パワーオフブレーキを装備
特徴
このシリーズについて
Zaber社のX-RSB-Eシリーズ回転ステージは、コンパクトな設置面積、薄型設計、最大50kgの荷重容量を特長としています。最高速度1,200rpmのこれらの回転ステージは、軽荷重を1度未満の精度で迅速に位置決めするのに最適です。
標準の24Vまたは48V電源を必要とするスタンドアロンユニットです。内蔵モーターエンコーダーにより、閉ループ動作とスリップ/ストール回復機能を実現します。モーター構成は上下2種類用意されています。モーターアップ構成では、装置を平面に面一に取り付けることができ、モーターダウン構成では、ステージ上端を超える荷重を360°完全に移動できます。インデックスノブは、コンピューターなしでも多用途に操作できる便利な手動制御を提供します。オプションのパワーオフブレーキは、停電時にペイロードを意図しない動きから保護します。
これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。ユニットには便利なロック付き4ピンM8コネクタが装備されており、ユニット間の安全な接続を実現します。Zaberの他の製品と同様に、X-RSB-Eシリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。
1. コントローラとステッピングモータードライバーを内蔵し、使いやすいモーションを実現します。
2. モーターエンコーダを内蔵し、使いやすいクローズドループモーションを実現します。
3. 1回転あたり200ステップのステッピングモーターは、最大256倍のマイクロステップ制御が可能で、スムーズで高精度なモーションを実現します。
4. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
5. デイジーチェーン接続されたユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
6. ステージトップは複数の取り付けオプションに対応しています。
7. 革新的な設計により、優れた速度と耐荷重性を実現。最大1,200rpm、耐荷重50kg。
8. ベルト駆動により、高速、低騒音、低バックラッシュの位置決めを実現します。
9. 貫通型アパーチャー。
10. 柔軟な取り付けオプション。他のZaberステージに直接取り付けることができます。
11. オプションのパワーオフブレーキは、電源喪失時にペイロードを意図しない動きから保護するために使用できます。
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.005625° (98.173 µrad)
内蔵コントローラ
- 〇
動作範囲
- 360°
繰り返し精度
- < 0.001° (< 0.017 mrad)
最低速度
- 0.003434°/s (59.934 µrad/s)
速度分解能
- 0.003434°/s (59.934 µrad/s)
エンコーダータイプ
- ロータリー式直交エンコーダ
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式4ピンM8
電源
- 24～48 VDC
電源プラグ
- 2ピンネジ端子
モーター1回転あたりの角度移動量
- 72°
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 同期ベルト
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- 〇
動作軸
- 1
LEDインジケーター
- 〇
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

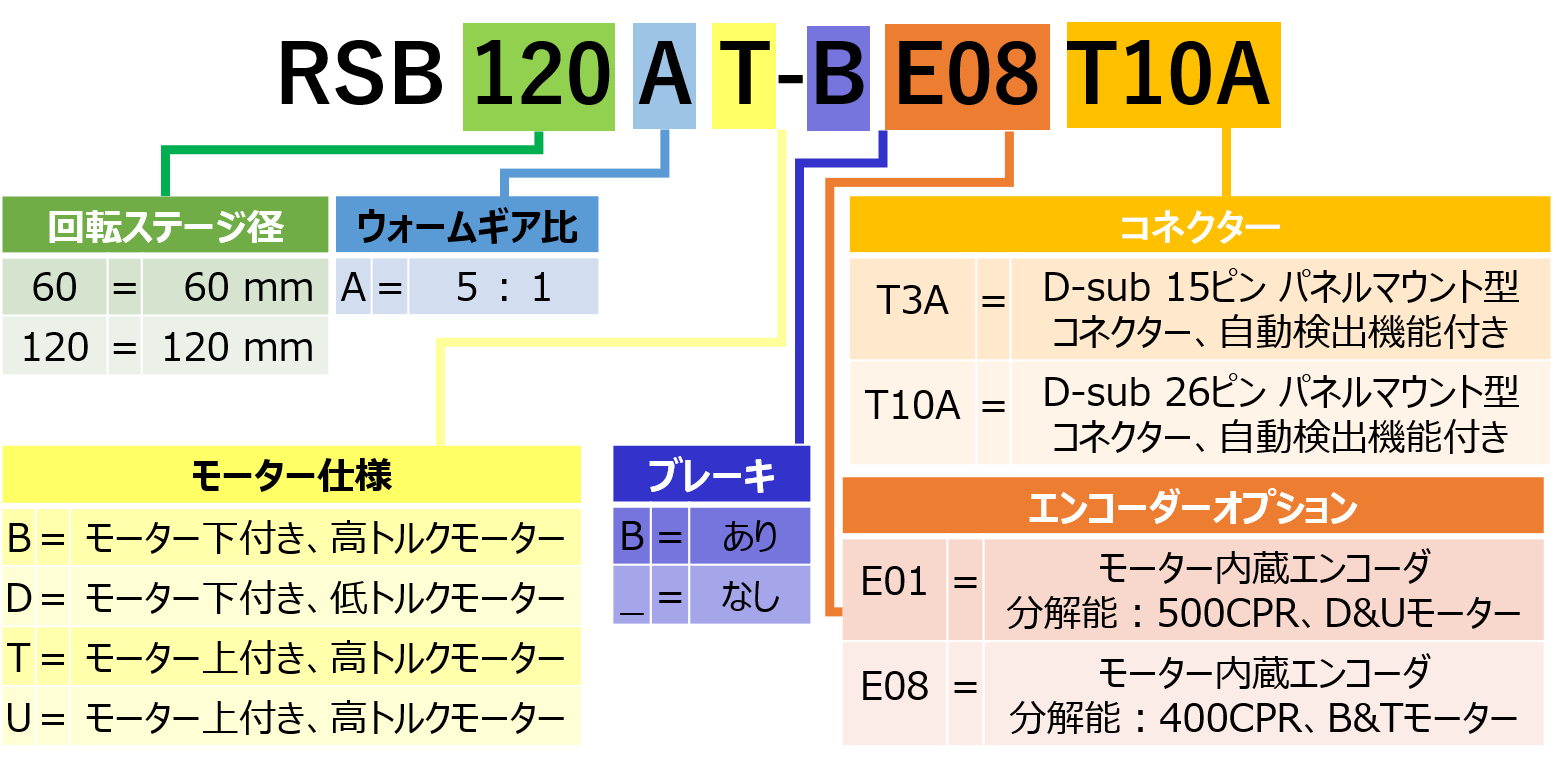

型番仕様

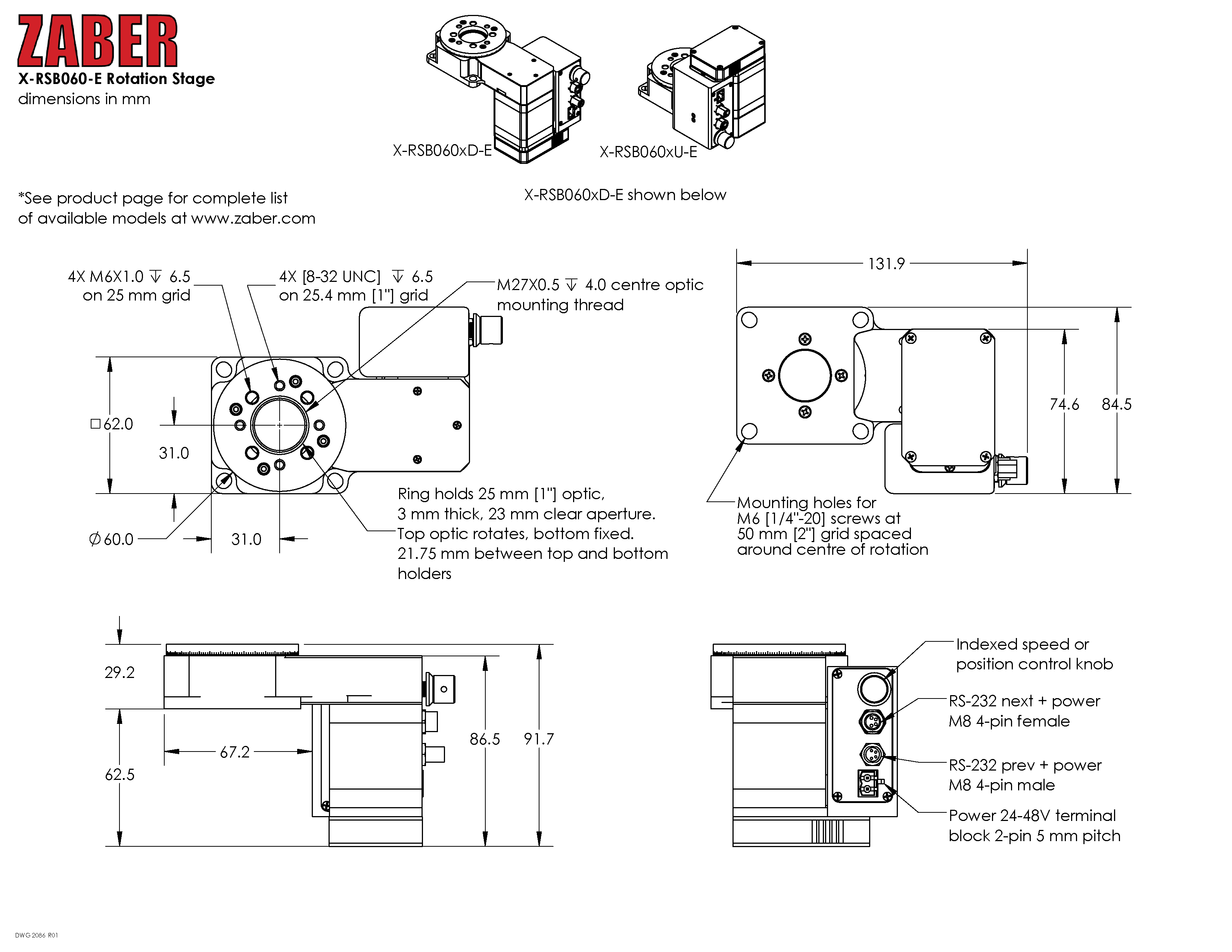

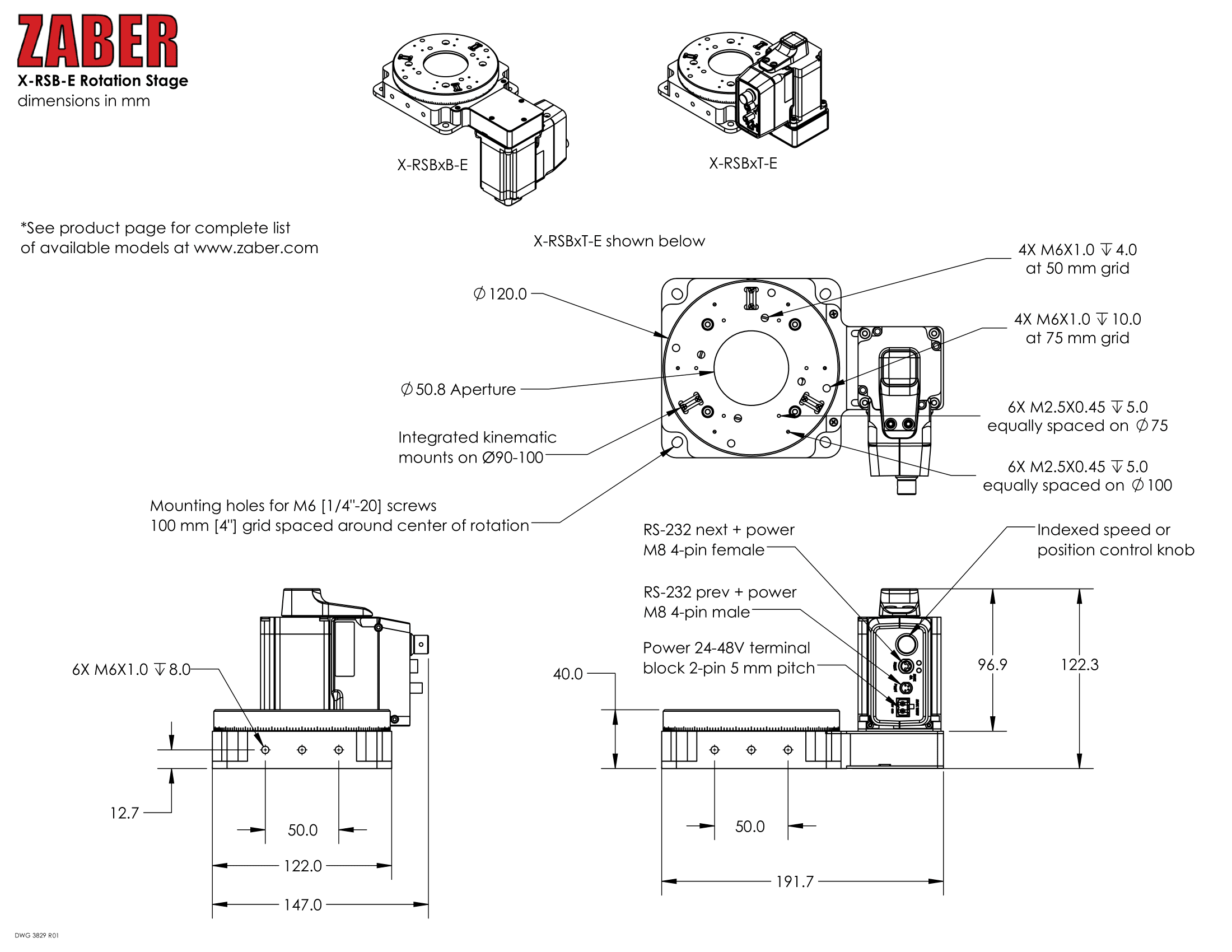

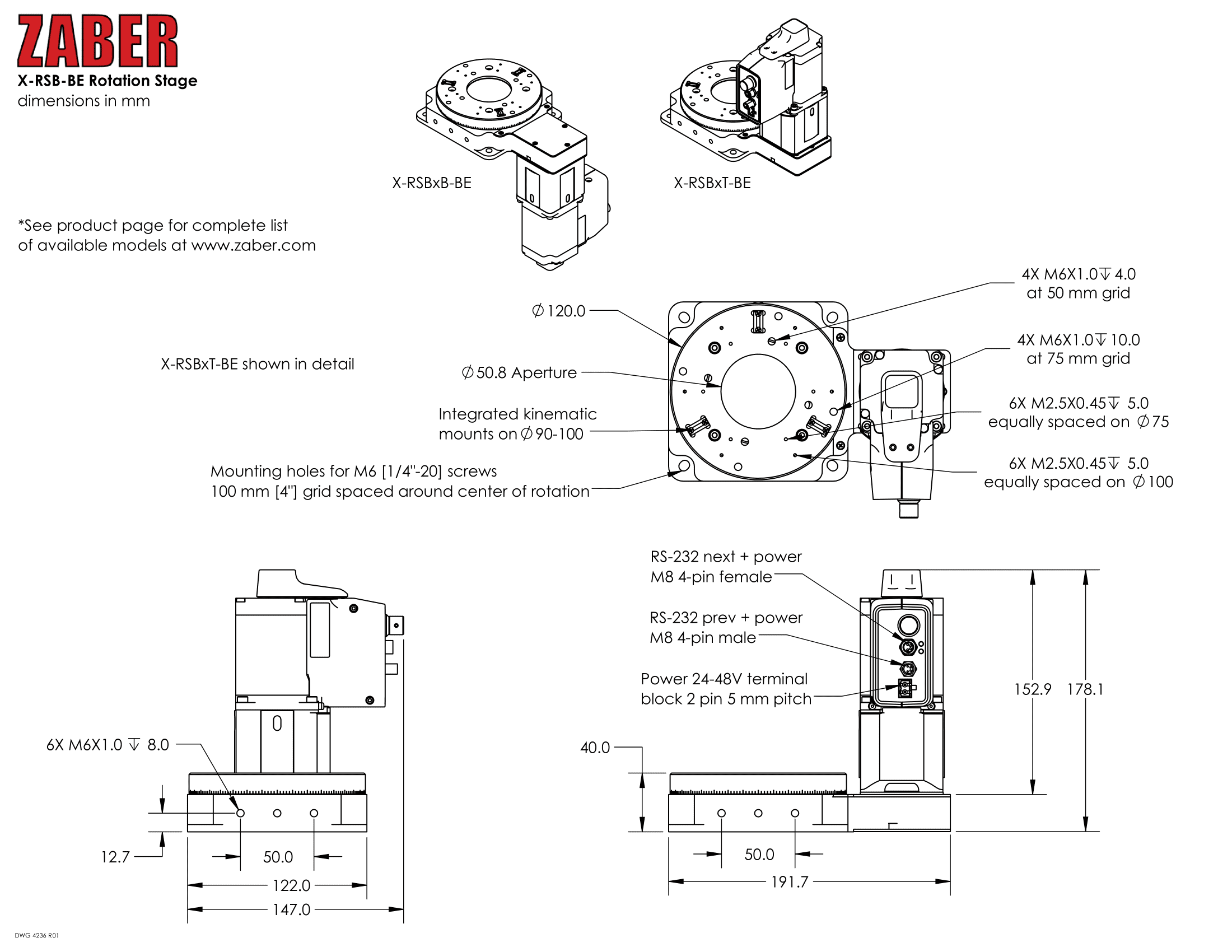

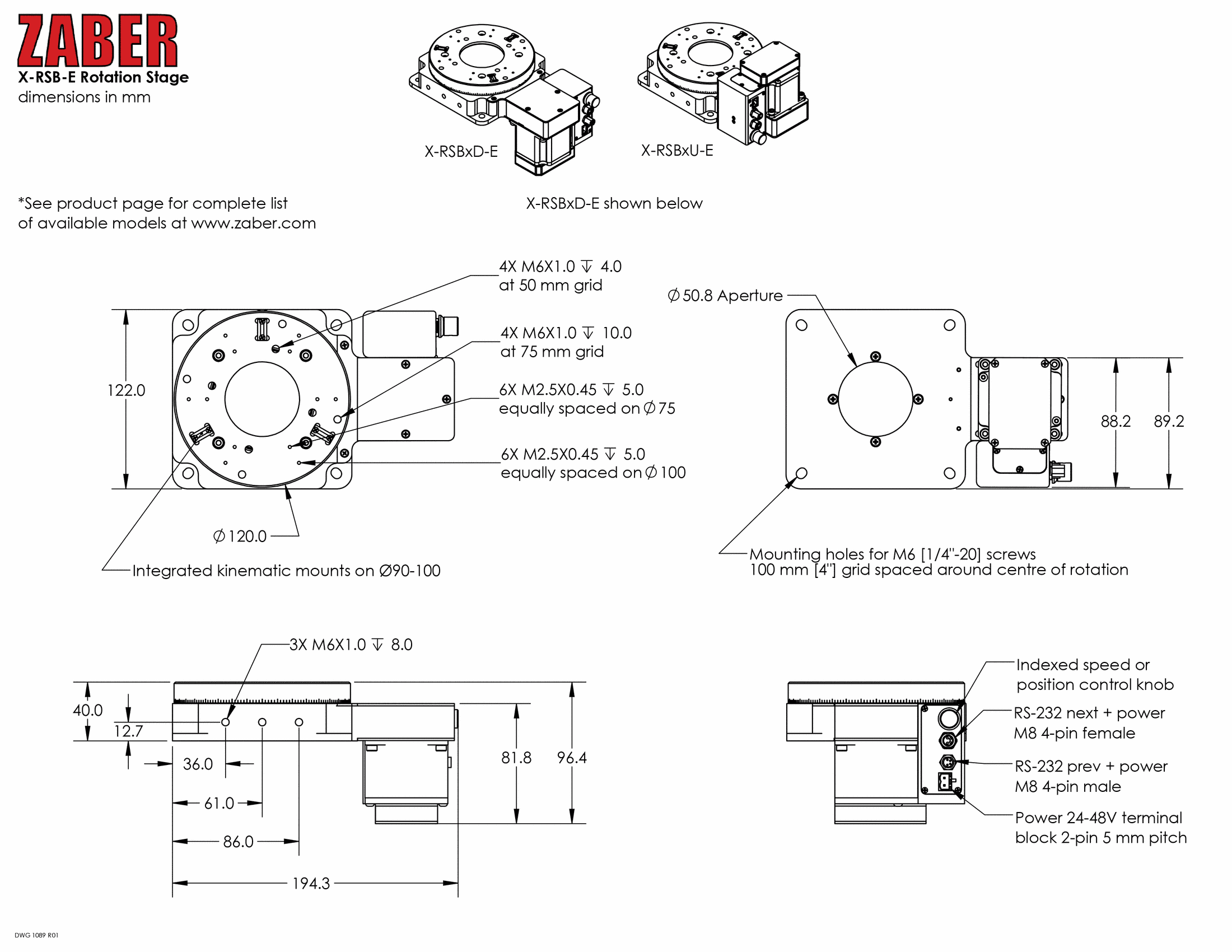

| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-RSB060AD-E01-Datasheet.pdf | 概要 | 直径60 mm | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB060AU-E01-Datasheet.pdf | 概要 | 直径60 mm | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AB-E08-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AB-BE08-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AU-E01-Datasheet.pdf | 概要 | 直径120 mm | 中トルク | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AD-E01-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AT-BE08-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-RSB120AT-E08-Datasheet.pdf | 概要 | 直径120 mm | 中トルク | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | Xシリーズ - Aシリーズ/Tシリーズ アダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データケーブル、2フィート（0.6m）、L字型メスコネクタ、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データケーブル、2フィート（0.6m）、L字型コネクタ、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データケーブル、2フィート（0.6m）、L字型オスコネクタ、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル、15フィート（4.5m）、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル、25フィート（7.6m）、Xシリーズ製品 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/Tシリーズ - Xシリーズ アダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP257 | 概要 | アダプタプレート、M6グリッド - メトリック取り付け |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
エレクトロニクスとセンサー
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-AS01 | 概要 | Zaber Xシリーズシールド（Arduino Uno R3、Mega R3、Uno R4用） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24V 3.0A | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
