RSBシリーズ 高速電動回転ステージ
RSBシリーズ 高速電動回転ステージ
• 360°連続回転ステージ
• 複数のモーター構成に対応
• スリップ/ストール検出と自動復帰機能を備えたエンコーダ位置フィードバック
• オプションの内蔵パワーオフブレーキ
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用できるように設計
• AutoDetect機能により、X-MCCコントローラーは接続された周辺機器に合わせて設定を自動的に構成します
特徴
このシリーズについて
Zaber社のRSB電動回転ステージは、コンパクトな設置面積、薄型設計、そして最大50kgの荷重容量を特徴としています。最高速度1,200rpmのこれらの回転ステージは、軽荷重を1度未満の精度で迅速に位置決めするのに最適です。
モーター構成は上下2種類あります。モーターを上向きに構成すると、装置を平面に面一に取り付けることができ、モーターを下向きに構成すると、ステージ上端を超える荷重を360°完全に移動させることができます。
これらのステージは、当社のX-MCCシリーズユニバーサルモーターコントローラーに直接接続するように設計されています。また、パネルマウントDB15コネクターを介して、任意の2相ステッピングモーターコントローラーと組み合わせて使用することもできます。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラーがRSBを自動的に検出し、設定を行います。
1. 自動検出機能付きパネルマウントDB15により、RSBをX-MCCシリーズコントローラに簡単に接続し、ユーザーによる追加入力なしですぐに使用できます。
2. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. モーターの上下動設定が可能です。
4. ステージトップは複数の取り付けオプションに対応しています。
5. ベルト駆動により、高速、低騒音、低バックラッシュの位置決めが可能です。
6. 底面と両側面に穴が開いているため、柔軟な取り付けオプションが可能です。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.005625° (98.173 µrad)
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V) 推奨
自動検出
- 〇
動作範囲
- 360°
繰り返し精度
- < 0.001° (< 0.017 mrad)
最低速度
- 0.003434°/s (59.934 µrad/s)
速度分解能
- 0.003434°/s (59.934 µrad/s)
エンコーダータイプ
- ×
モーター1回転あたりの角度移動量
- 72°
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 同期ベルト
リミットまたはホームセンシング
- 磁気ホームセンサー
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

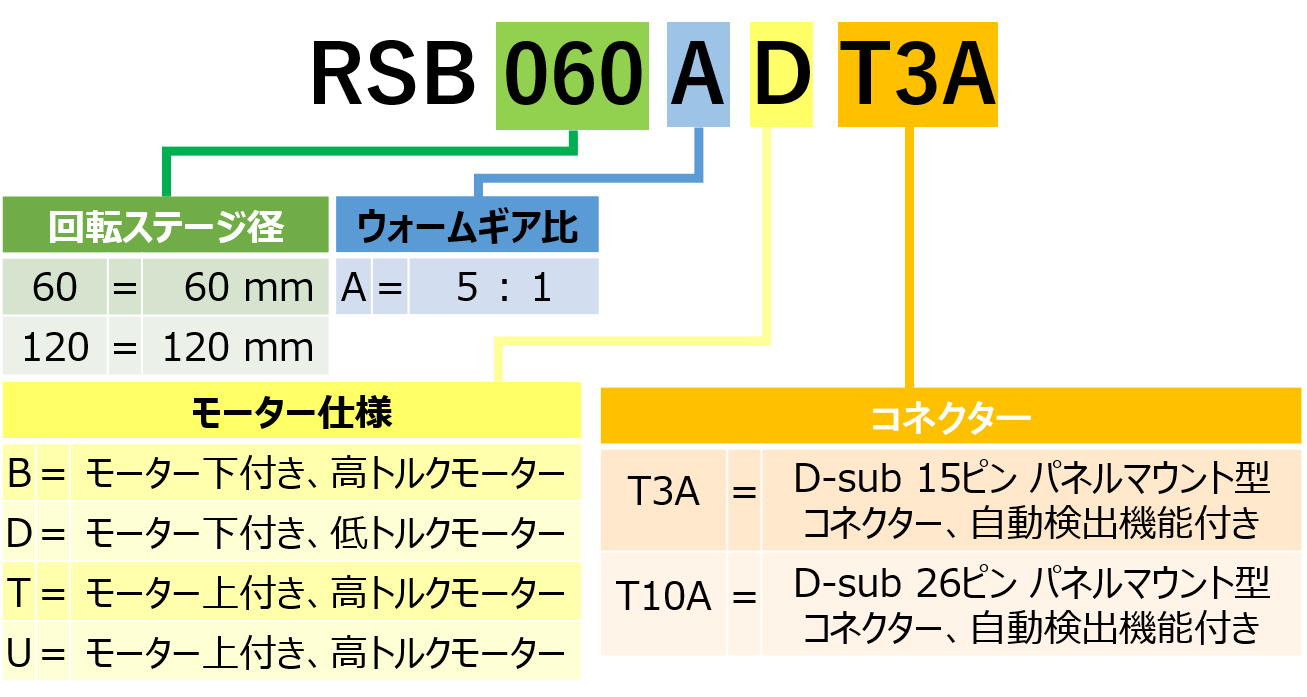

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

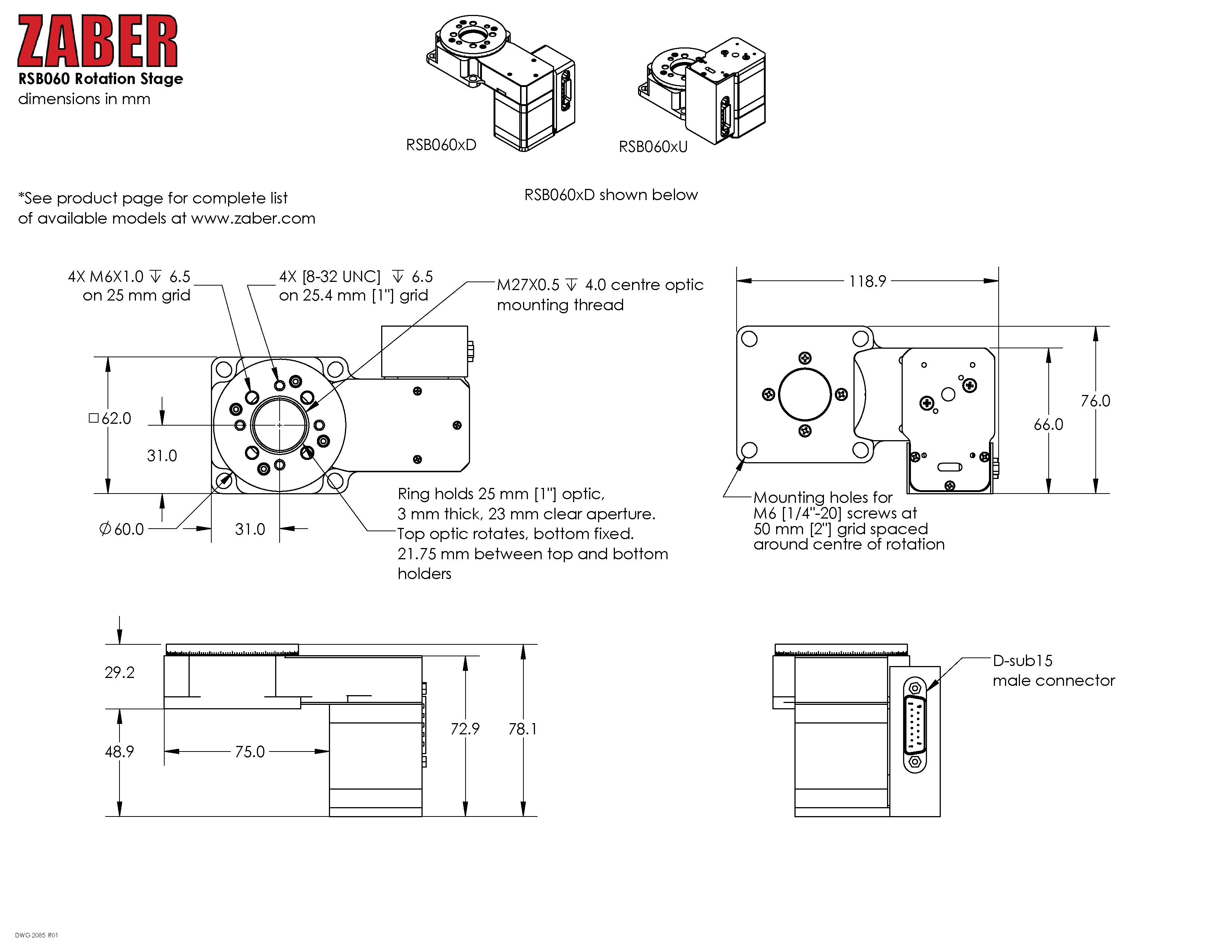

| 型番/スペックシートDL | RSB060AD-T3A-Datasheet.pdf | 概要 | 直径60 mm | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | RSB060AU-T3A-Datasheet.pdf | 概要 | 直径60 mm | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

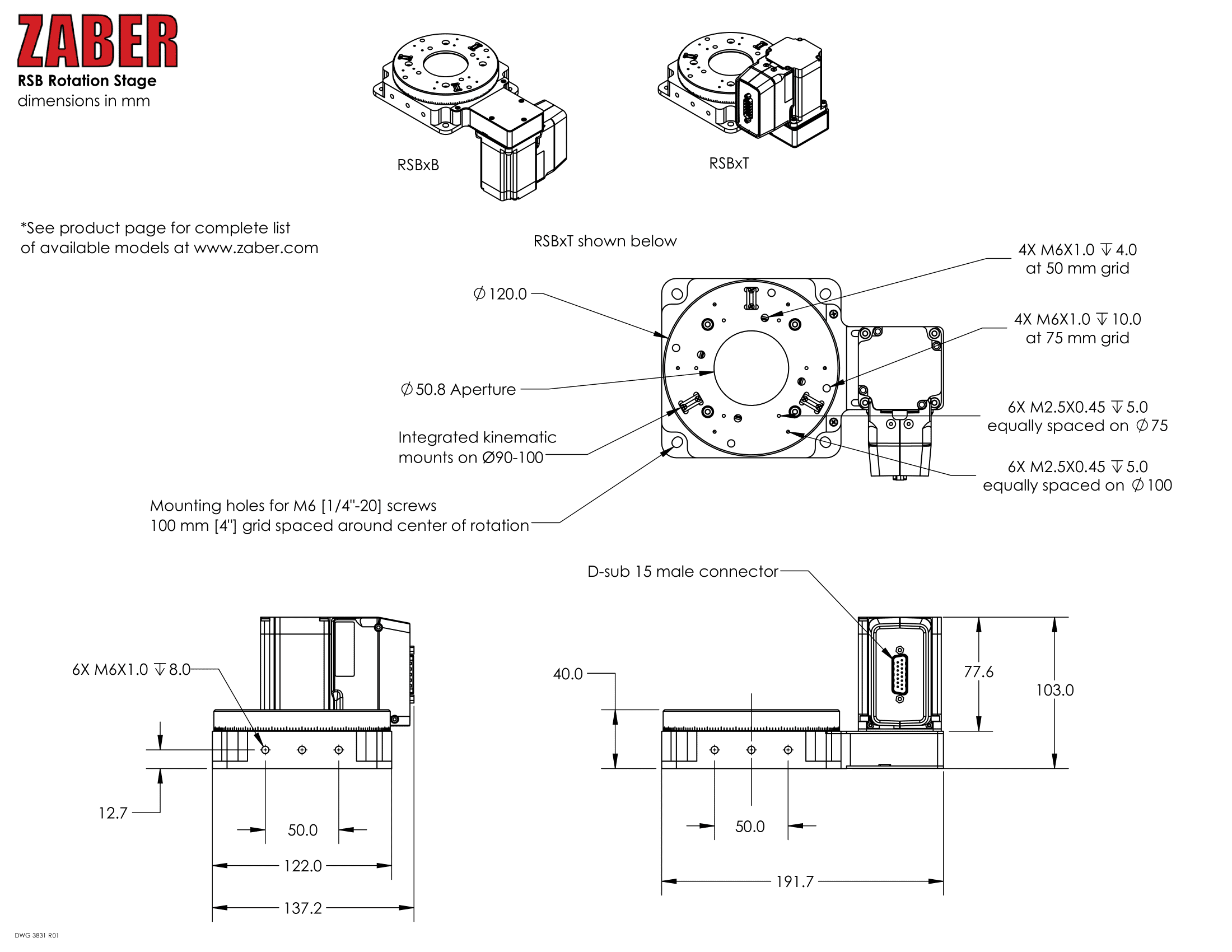

| 型番/スペックシートDL | RSB120AB-T3A-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター下降 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

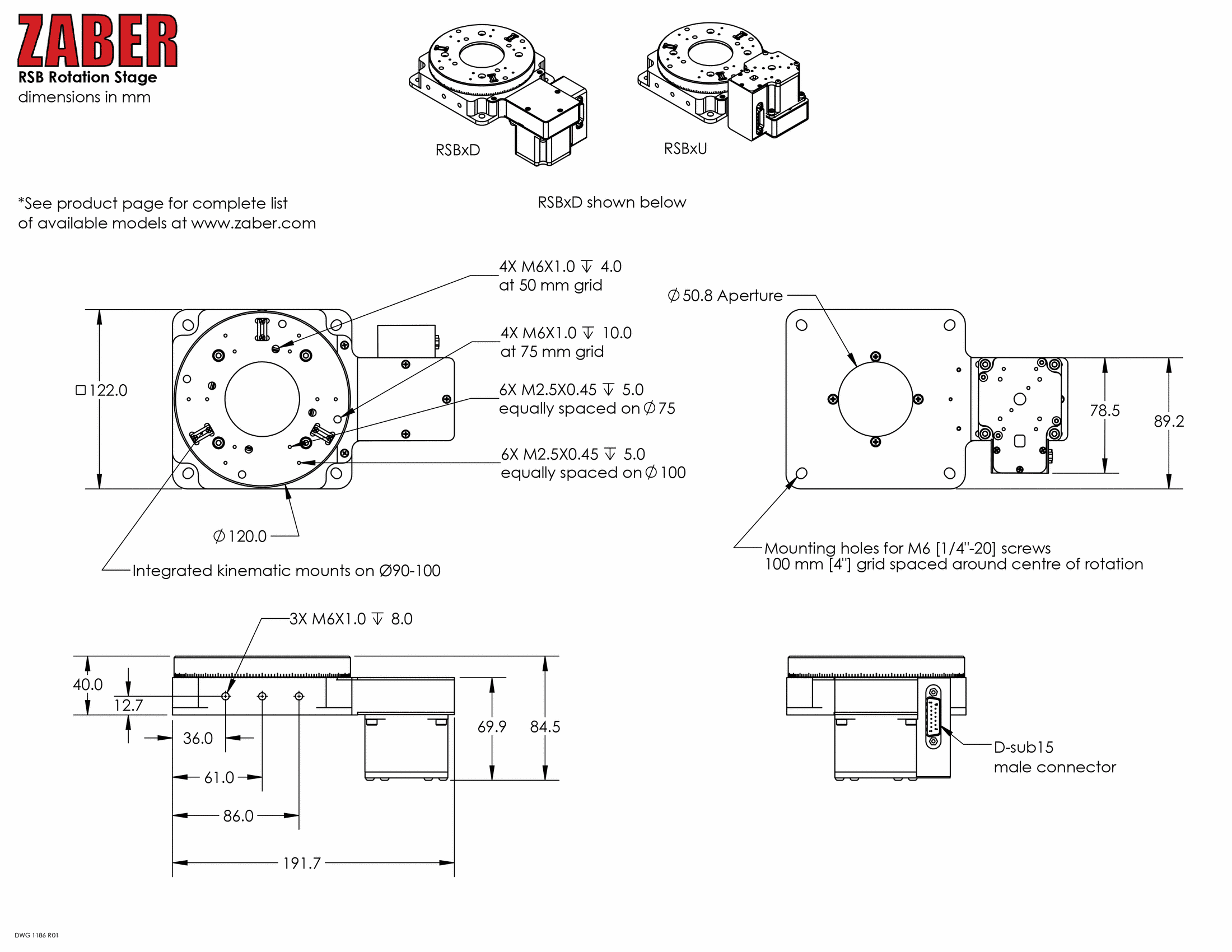

| 型番/スペックシートDL | RSB120AD-T3A-Datasheet.pdf | 概要 | 直径120 mm | 中トルク | モーター下降 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | RSB120AT-T3A-Datasheet.pdf | 概要 | 直径120 mm | 高トルク | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | RSB120AU-T3A-Datasheet.pdf | 概要 | 直径120 mm | 中トルク | モーター上昇 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP257 | 概要 | アダプタプレート、M6グリッド - メトリック取り付け |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
