VSR-Eシリーズ モータエンコーダ内蔵垂直昇降ステージ
VSR-Eシリーズ モータエンコーダ内蔵垂直昇降ステージ
• 最大速度 55mm/s、最大推力 200N
• 耐荷重 10kg
• 引込み高さ 73mm
• 内蔵の 500CPR モーターエンコーダーにより、スリップ/ストール検出と復帰が可能
• X-MCC シリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用可能
• AutoDetect 機能により、X-MCC コントローラーは接続された周辺機器に合わせて設定を自動構成します
特徴
このシリーズについて
Zaber社のVSR-E垂直リフトステージは、ステッピングアクチュエータ駆動のプラットフォームで、10kgの荷重を移動できます。コンパクトサイズでありながら、優れた移動量と耐荷重性を実現し、閉じた状態での高さはわずか73mmです。設置面積が小さいため、Zaber社のLRT-CおよびLSQシリーズのリニアステージに直接取り付けることもできます。
これらのステージは、X-MCCシリーズのユニバーサルモーターコントローラーに直接接続できるように設計されています。また、パネルマウントDB15コネクタを介して、あらゆる2相ステッピングモーターコントローラーに接続することもできます。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラーがVSR-Eを自動的に検出し、設定を行います。
1. 自動検出機能付きパネルマウントDB15により、VSR-EをX-MCCシリーズコントローラに簡単に接続し、ユーザーによる追加入力なしですぐに使用できます。
2. M6およびM3ファスナー用の上部取り付け面。
3. M6および1/4-20ファスナー用のアクセスしやすいスロット。
4. 最大速度55mm/秒。
5. 閉じた時の高さは73mm。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.09525 µm
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V) 推奨
自動検出
- 〇
移動範囲
- 20 mm (0.787")
精度(一方向)
- 50 µm (0.001968")
負荷精度（10 N）
- 35 µm (0.001378")
繰り返し精度
- < 1 µm (< 0.000039")
負荷バックラッシュ（10 N）
- < 10 µm (< 0.000394")
最高速度
- 48 mm/s (1.890"/s)
最低速度
- 0.000058 mm/s (0.000002"/s)
速度分解能
- 0.000058 mm/s (0.000002"/s)
最大推力
- 200 N (44.9 lb)
最大連続推力
- 100 N (22.4 lb)
最大中心荷重
- 100 N (22.4 lb)
最大モーメント（ロール）
- 300 N⋅cm (424.8 オンス⋅インチ)
最大モーメント（ピッチ）
- 300 N⋅cm (424.8 オンス⋅インチ)
最大モーメント（ヨー）
- 300 N⋅cm (424.8 オンス⋅インチ)
ガイドタイプ
- ボールベアリング
水平振れ
- < 30 µm (< 0.001181")
ピッチ
- 0.12° (2.094 mrad)
ロール
- 0.12° (2.094 mrad)
ヨー
- 0.12° (2.094 mrad)
モーター1回転あたりの直線移動量
- 1.2192 mm (0.048")
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター定格電流
- 1500 mA/相
インダクタンス
- 1.9 mH/相
モーター接続
- D-sub 15ピン
デフォルト解像度
- 1/64 ステップ
リミットまたはホームセンシング
- 磁気ホームセンサー
機械駆動システム
- 精密リードスクリュー
動作軸
- 1
取り付けインターフェース
- M3 および M6 ネジ穴
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
重量
- 0.57 kg (1.257 ポンド)
閉じる

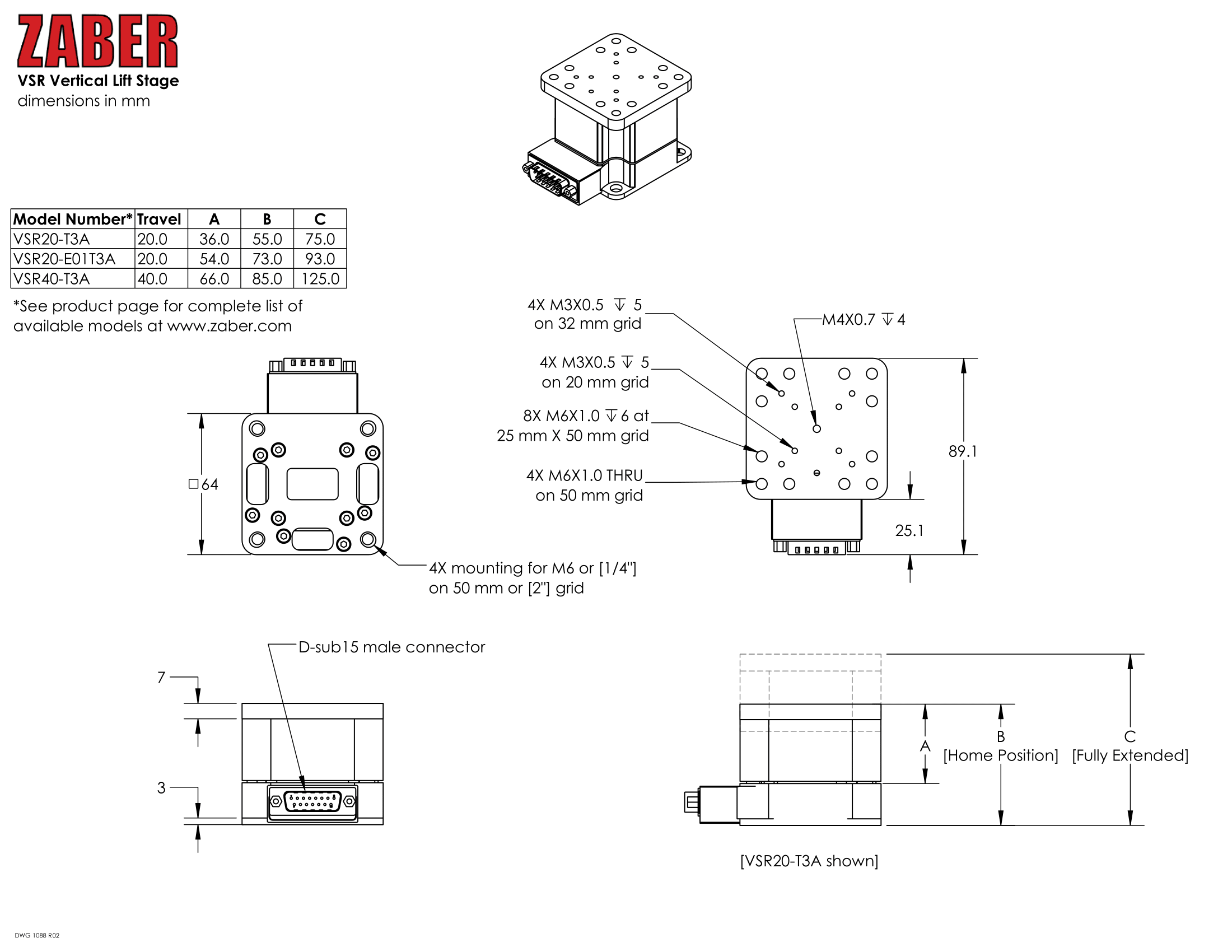

テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications
型番仕様

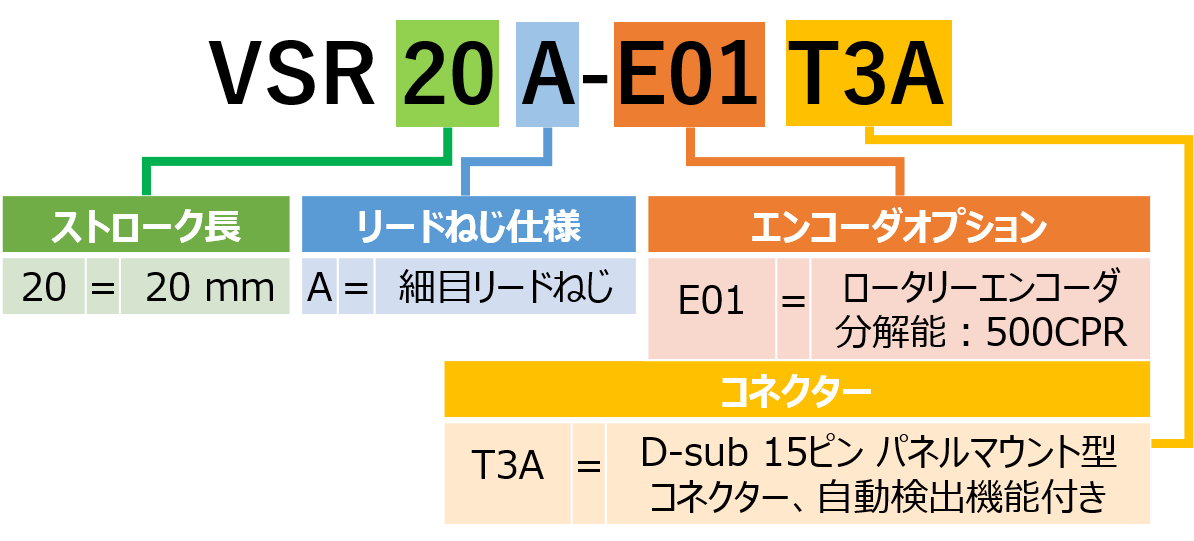

| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
