X-VSRシリーズ コントローラ内蔵垂直昇降ステージ
X-VSRシリーズ コントローラ内蔵垂直昇降ステージ
• 最大速度：48mm/秒、最大推力：200N
• 耐荷重：10kg
• 収納時高さ：55mmまたは85mm
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
特徴
このシリーズについて
Zaber社のX-VSRシリーズ垂直リフトステージは、コンピュータ制御のステッピングアクチュエータ駆動プラットフォームで、10kgの荷重を移動できます。標準の48V電源のみで動作するスタンドアロンユニットです。
オプションのインデックスノブを使用すれば、コンピュータがなくても手動で操作でき、多様な操作が可能です。これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で1つの電源を共有できます。
ユニットには便利なロック付き4ピンM8コネクタが装備されており、ユニット間の確実な接続が可能です。X-VSRステージは、閉じた状態の高さがわずか55mm（X-VSR20）または85mm（X-VSR40）とコンパクトなサイズでありながら、優れた移動量と耐荷重性を備えています。設置面積が小さいため、Zaber社のLSTおよびLSQシリーズのリニアステージに直接取り付けることもできます。 Zaber のすべての製品と同様に、X-VSR シリーズは「プラグ アンド プレイ」で設計されており、セットアップと操作が非常に簡単です。
1. ステッピングモーターコントローラーとモータードライバーを内蔵し、操作性に優れています。
2. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブル使用）またはUSB（X-USBDCケーブル使用）経由で制御できます。
3. デイジーチェーン接続されたユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで追加できます。電源もチェーン内で共有できます。
4. オプションのインデックスノブにより、手動制御が容易になります。
5. M6およびM3ファスナー用の上部取り付け面を備えています。
6. 高さは、閉じた状態で55mm（VSR20）または85mm（VSR40）です。
7. 最大速度48mm/秒。
8. M6および1/4-20ファスナー用のアクセスしやすいスロットを備えています。
簡単なセットアップ
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.09525 µm
内蔵コントローラ
- 〇
繰り返し精度
- < 1 µm (< 0.000039")
負荷バックラッシュ（10 N）
- < 10 µm (< 0.000394")
最高速度
- 48 mm/s (1.890"/s)
最低速度
- 0.000058 mm/s (0.000002"/s)
速度分解能
- 0.000058 mm/s (0.000002"/s)
最大推力
- 200 N (44.9 lb)
最大連続推力
- 100 N (22.4 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 100 N (22.4 lb)
最大モーメント (ロール)
- 300 N·cm (424.8 oz·in)
最大モーメント (ピッチ)
- 300 N·cm (424.8 oz·in)
最大モーメント (ヨー)
- 300 N·cm (424.8 oz·in)
ピッチ
- 0.08° (1.396 mrad)
ロール
- 0.08° (1.396 mrad)
ヨー
- 0.08° (1.396 mrad)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 950 mA
モーター1回転あたりの直線動作
- 1.2192 mm (0.048")
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター定格電流
- 1500 mA/相
インダクタンス
- 1.9 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- プッシュスイッチ付きインデックスノブ
動作軸
- 1
取り付けインターフェース
- M3 および M6 ネジ穴
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

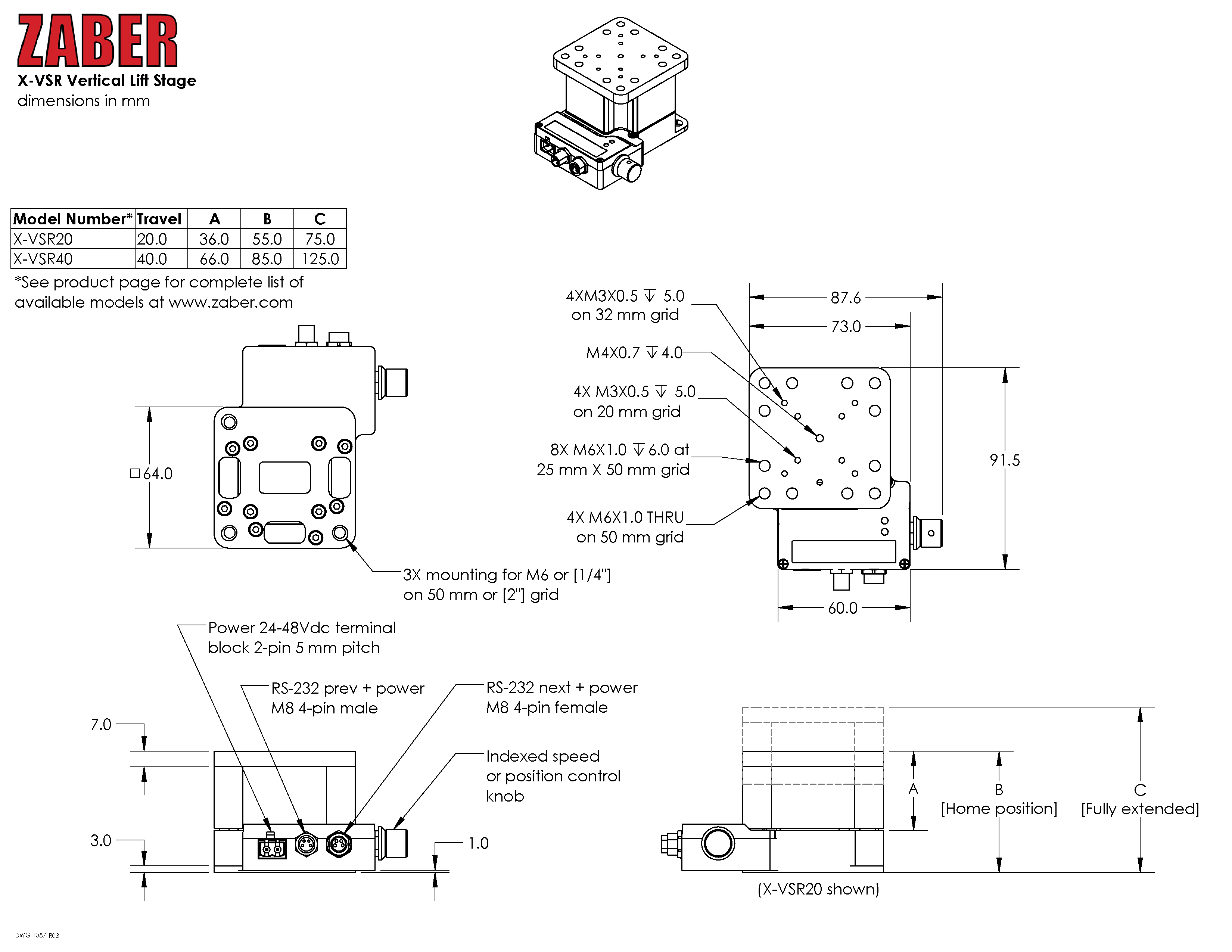

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

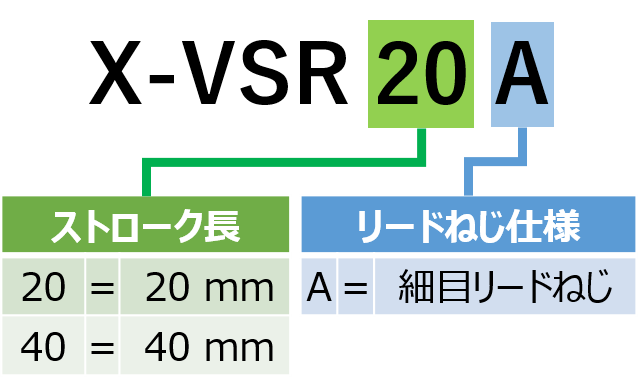

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-VSR20A-Datasheet.pdf | 概要 | 20 mmトラベル |
リードタイム | 見積もり／お問い合わせ | お問い合わせはこちら |
|
| 型番/スペックシートDL | X-VSR40A-Datasheet.pdf | 概要 | 40 mmトラベル |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | Xシリーズ - Aシリーズ/Tシリーズ アダプタケーブル |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データケーブル 0.6m (2フィート)、メス側L字型、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データケーブル 0.6m (2フィート)、両端L字型、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データケーブル 0.6m (2フィート)、オス側L字型、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル 2m (6フィート)、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル 4.5m (15フィート)、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル 7.6m (25フィート)、すべてのXシリーズ製品で使用可能 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/Tシリーズ - Xシリーズ アダプタケーブル |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB104 | 概要 | 90度アングルブラケット、大型、メートル規格 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | LRMおよびLSM用メートル規格トップアダプタープレート |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP257 | 概要 | M6グリッド-メートル規格マウント用アダプタープレート |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
