VSR-V2シリーズ 高真空垂直ステージ
VSR-V2シリーズ 高真空垂直ステージ
• 移動量：20mmまたは40mm
• 最大速度：48mm/s、最大推力：200N
• 耐荷重：10kg
• 収納時高さ：55mmまたは85mm
• これらのユニットを制御するために必要なフィードスルー配線はわずか7本
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用できる設計
• これらのユニットを制御するために必要なフィードスルーワイヤーはわずか7本
特徴
このシリーズについて
真空システムの基礎知識と、アプリケーションの要件をまとめる際に考慮すべき事項の詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。
Zaber社のVSR-V2シリーズは、高真空対応のコンピュータ制御式電動垂直リフトステージで、10kgの荷重を移動できます。Zaber社の他の製品と同様に、VSR-V2シリーズはセットアップと操作が非常に容易になるように設計されています。Z軸を含む多軸システムをご検討されている場合、これらのリフトステージは優れたプラットフォームとなります。
これらのステージは、X-MCCシリーズステッピングモーターコントローラーとプラグアンドプレイで使用できるよう、D-Sub 15ピンオスコネクタで配線されています。真空中のフライングリード線をコネクタから切断し、真空外の配線を合わせるだけで簡単に接続できます。便利なキットには、無料のソフトウェアと、開梱してすぐにステージを動作させるために必要なすべてのアクセサリが含まれています。
1. これらのユニットを制御するために必要なフィードスルーワイヤはわずか7本です。
2. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. 10-6 Torrの高真空対応ステッピングモーターを搭載しています。
4. ステージトップはM3およびM6のメトリックネジ穴に対応しています。
5. 高さは、閉じた状態で55mm（VSR20）または85mm（VSR40）です。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.09525 µm
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V) 推奨
自動検出
- ×
繰り返し精度
- < 1 µm (< 0.000039")
負荷バックラッシュ（10 N）
- < 10 µm (< 0.000394")
最高速度
- 48 mm/s (1.890"/s)
最低速度
- 0.000058 mm/s (0.000002"/s)
速度分解能
- 0.000058 mm/s (0.000002"/s)
最大推力
- 200 N (44.9 lb)
最大連続推力
- 100 N (22.4 lb)
最大中心荷重
- 100 N (22.4 lb)
最大モーメント（ロール）
- 300 N⋅cm (424.8 オンス⋅インチ)
最大モーメント（ピッチ）
- 300 N⋅cm (424.8 オンス⋅インチ)
最大モーメント（ヨー）
- 300 N⋅cm (424.8 オンス⋅インチ)
ピッチ
- 0.08° (1.396 mrad)
ロール
- 0.08° (1.396 mrad)
ヨー
- 0.08° (1.396 mrad)
モーター1回転あたりの直線移動量
- 1.2192 mm (0.048")
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター定格電流
- 700 mA/相
インダクタンス
- 8.7 mH/相
モーター接続
- D-sub15コネクタ付きテフロン製フライングリード線
デフォルト解像度
- 1/64 ステップ
リミットまたはホームセンシング
- 磁気ホームセンサー
機械駆動システム
- 精密リードスクリュー
手動制御
- ×
動作軸
- 1
取り付けインターフェース
- M3 および M6 ネジ穴
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- 高真空 (10-6 Torr)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

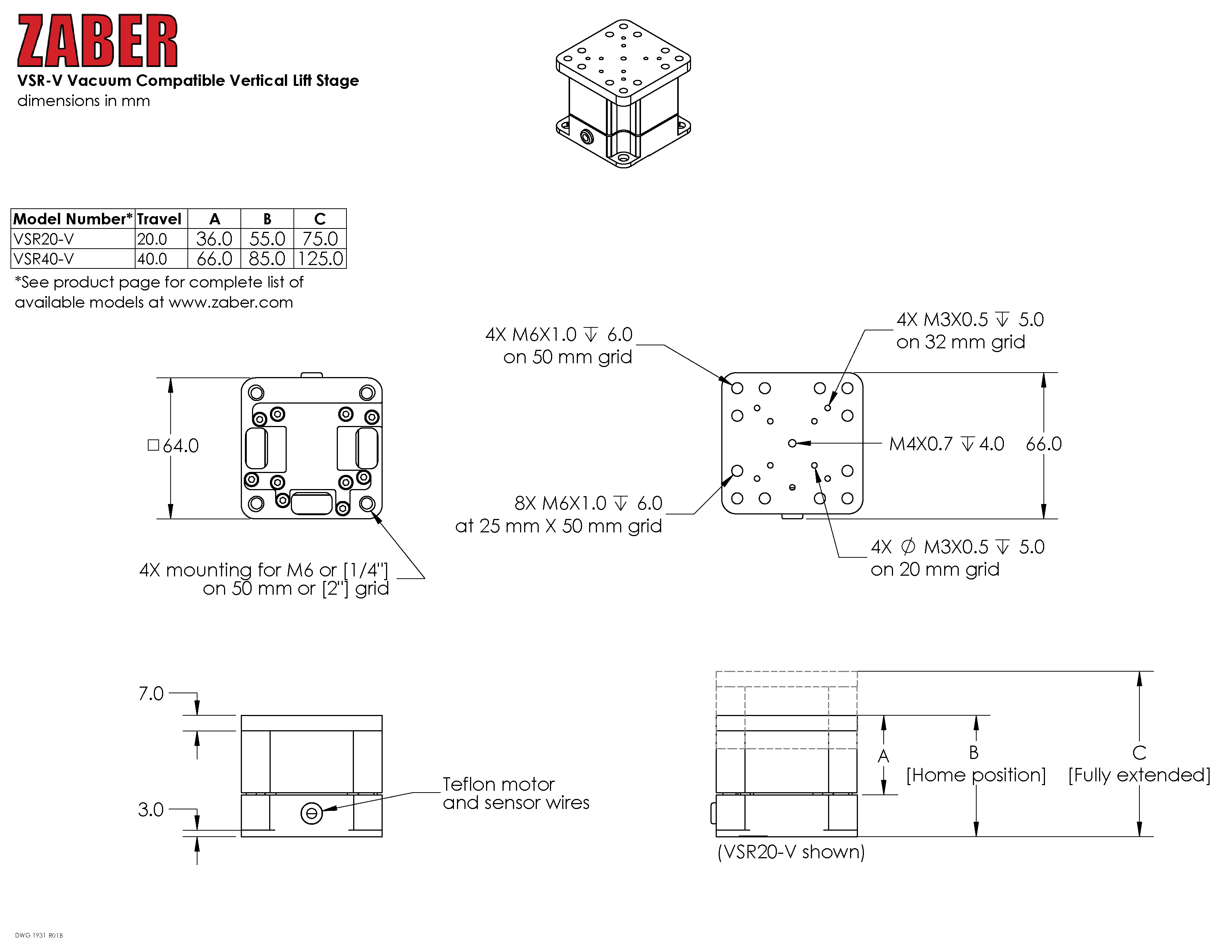

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

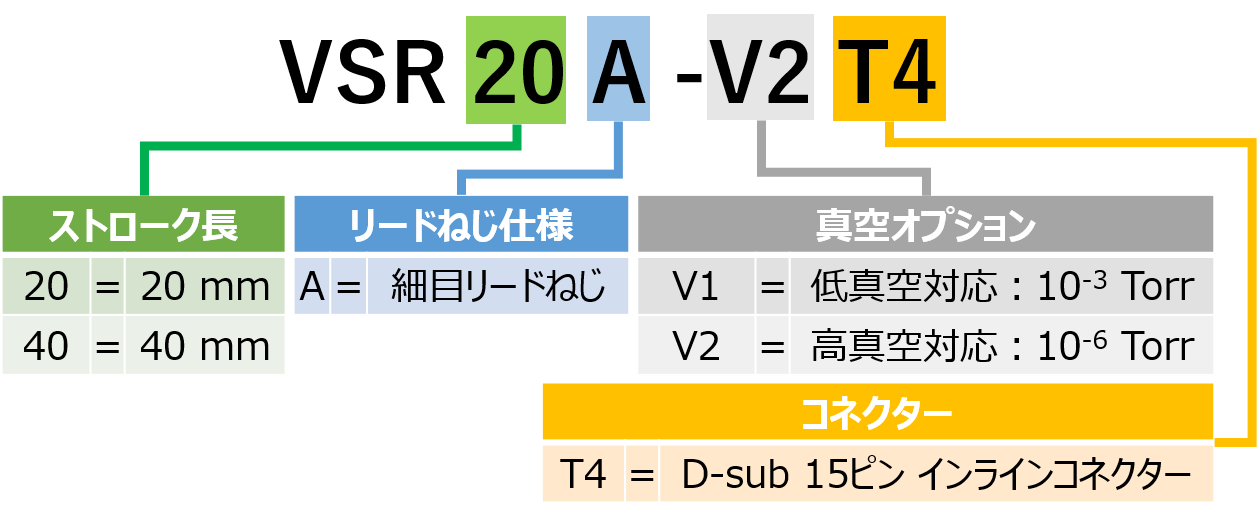

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | VSR20A-V2T4-Datasheet.pdf | 概要 | 20 mmトラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | VSR40A-V2T4-Datasheet.pdf | 概要 | 40 mmトラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP135-V | 概要 | ゴニオメーターアダプタープレート（真空対応） |
