X-NA-Eシリーズ コントローラとモータエンコーダを内蔵したマイクロリニアアクチュエータ
X-NA-Eシリーズ コントローラとモータエンコーダを内蔵したマイクロリニアアクチュエータ
• 最大速度25mm/秒、最大推力25N
• 硬化処理されたボールチップ（取り外し可能。内蔵のねじ込み式チップまたは平型チップを使用可能）
• 手動ステージの標準マイクロメータヘッドの交換用として設計
• 内蔵の250CPRモーターエンコーダにより、スリップ/ストールを検知・回復
• 内蔵コントローラ。他のZaber製品とデイジーチェーン接続可能
特徴
このシリーズについて
Zaber社のX-VSR-Eシリーズ垂直リフトステージは、コンピュータ制御のステッピングアクチュエータ駆動プラットフォームで、10kgの荷重を移動できます。標準の48V電源のみを必要とするスタンドアロンユニットです。
オプションのインデックスノブを使用すれば、コンピュータがなくても便利な手動制御が可能で、多様な操作が可能です。これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で1つの電源を共有できます。
ユニットには便利なロック付き4ピンM8コネクタが装備されており、ユニット間の確実な接続が可能です。X-VSR-Eステージは、閉じた状態での高さわずか73mmというコンパクトなサイズでありながら、優れた移動量と耐荷重性を備えています。設置面積が小さいため、Zaber社のLSTおよびLSQ-Eシリーズのリニアステージに直接取り付けることもできます。 Zaber のすべての製品と同様に、X-VSR-E シリーズは「プラグ アンド プレイ」で設計されており、セットアップと操作が非常に簡単です。
1. オプションのインデックス付きノブにより、便利な手動制御が可能です。
2. モーターエンコーダ、ステッピングモーターコントローラー、モータードライバーを内蔵し、ストール検出機能を備えた使いやすい制御を実現します。
3. LEDにより、アクチュエータの電源状態と通信状態が一目で確認できます。
4. シリアルポート（ロック機構付きX-SDCケーブル使用）またはUSB（X-USBDCケーブル使用）を介して、デイジーチェーン接続されたすべてのユニットを制御できます。
5. ロック機構付きX-DC02ケーブルまたはX-DC06ケーブルを使用して、追加のユニットをデイジーチェーン接続できます。電源もチェーン内で共有可能です。
6. 強力かつコンパクトなNEMA08ステッピングモーターは、内蔵コントローラーと最適にマッチしています。
7. 高精度リードスクリュー、ステッピングモーター、高度なアルゴリズムにより、50nmの分解能を実現します。
8. 底面に2箇所、側面に2箇所の柔軟なM3取り付けインターフェースを備えています。
9. すべてのアクチュエータに、M3、フラットチップ、ボールチップのインターフェースオプションが付属しています。
10. 標準取り付けインターフェースは、ほとんどの手動マイクロメータヘッドを置き換えます。
簡単なセットアップ
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.09525 µm
内蔵コントローラ
- 〇
繰り返し精度
- < 1 µm (< 0.000039")
バックラッシュ
- < 15 µm (< 0.000591")
最高速度
- 25 mm/s (0.984"/s)
最低速度
- 0.000029 mm/s (0.000001"/s)
速度分解能
- 0.000029 mm/s (0.000001"/s)
エンコーダ解像度
- 250 CPR (1000 states/rev)
エンコーダタイプ
- ロータリー式直交エンコーダ
最大推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大消費電流
- 180 mA
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター定格電流
- 240 mA/phase
インダクタンス
- 1.5 mH/phase
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸
- 1
取り付けインターフェース
- 3/8-32ナット、3/8インチシャンク、またはM3ネジ
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

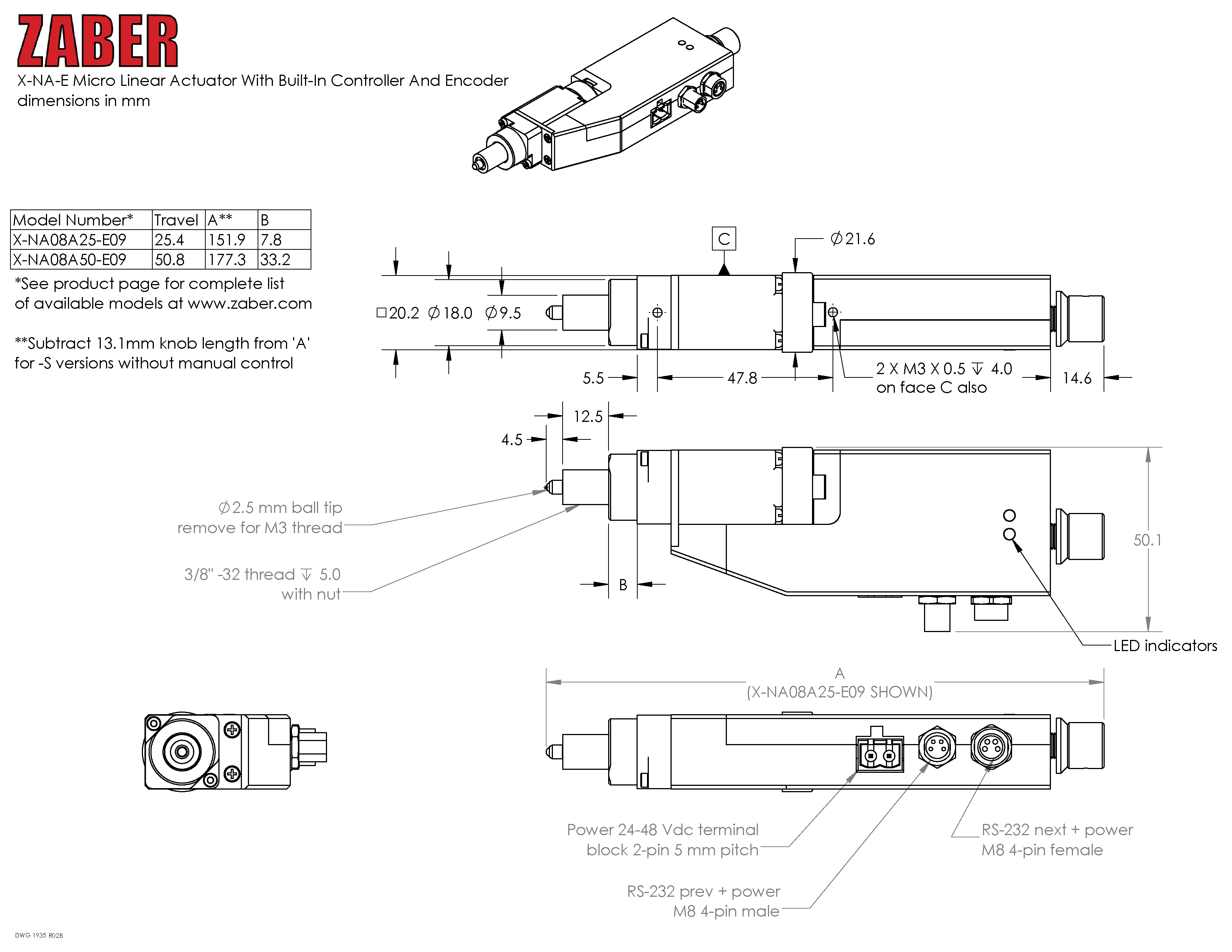

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

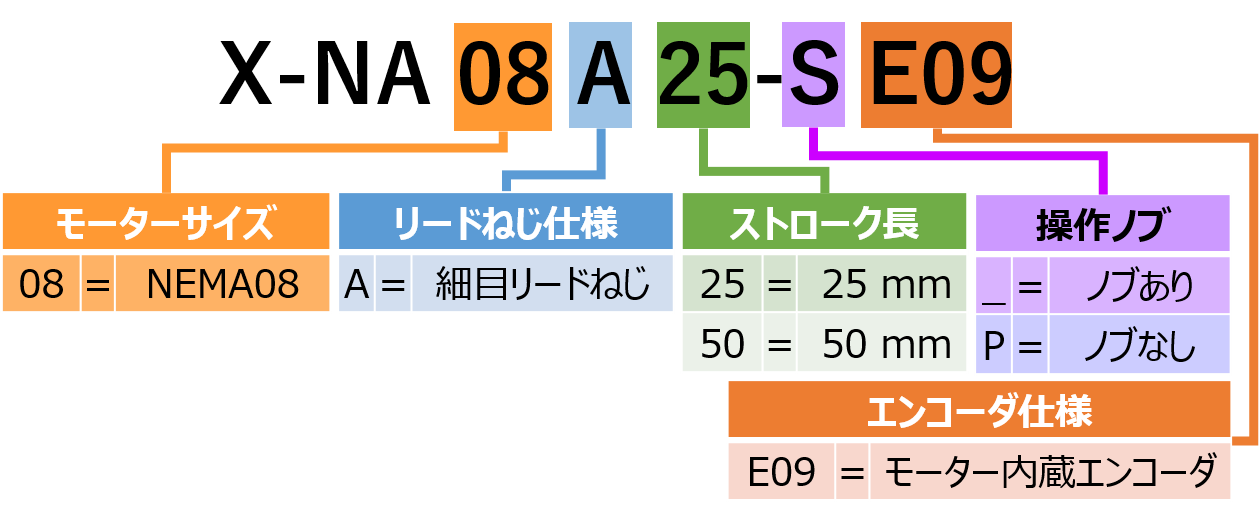

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-NA08A25-E09-Datasheet.pdf | 概要 | 25mmトラベル |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NA08A25-SE09-Datasheet.pdf | 概要 | 25mmトラベル | |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NA08A50-E09-Datasheet.pdf | 概要 | 50mmトラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NA08A50-SE09-Datasheet.pdf | 概要 | 50mmトラベル | |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AMB095 | 概要 | アクチュエータ取付ブラケット、直径9.5mm |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24V 3.0A |
リードタイム | 見積もり／お問い合わせ | お問い合わせはこちら |
