NAシリーズ 電動リニアアクチュエータ
NAシリーズ 電動リニアアクチュエータ
• 複数の取り付けオプションに対応するネジ式先端部
• さまざまな推力と速度に対応する複数のサイズをご用意
• MCCファミリーコントローラまたはあらゆる2相ステッピングモータコントローラでの使用を想定して設計
• AutoDetect機能により、Zaberコントローラは接続された周辺機器の設定を自動的に構成
• カスタムバージョンもご用意
特徴
本シリーズについて
これらの電動リニアアクチュエータは、標準的なNEMAステッピングモーターをベースにしており、様々な用途に対応できるよう、豊富なサイズを取り揃えています。各電動リニアアクチュエータには、当社のMCCファミリーコントローラで使用するための、DB15オス型コネクタ付きケーブル（長さ30cm）が付属しています。AutoDetect機能により、セットアップは簡単です。接続後、コントローラが自動的にリニアアクチュエータを検出し、設定を行います。これらのリニアアクチュエータには、磁気ホームセンサーが内蔵されています。
ご注意：NA11アクチュエータを当社のTSBトランスレーションステージに取り付けるには、AMB140ブラケットを別途ご購入いただく必要があります。
1. リードスクリューとリードナットを一体化することで、非常にコンパクトなリニアアクチュエータ設計を実現しました。
2. 高精度200ステップ/回転ステッピングモーターは、NEMA 08、11、14、23、34サイズ（最大推力1300N）でご用意しています。
3. オートディテクト機能を備えたDB15オスインラインコネクタにより、NAをMCCファミリーコントローラに簡単に接続でき、ユーザーによる追加操作なしですぐに使用できます。
4. ホール効果ホームセンサを内蔵し、高精度かつ再現性に優れています。
5. 移動量は16mm、30mm、60mmから選択可能で、最大速度は80mm/s、分解能は0.1µm以下です。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
推奨コントローラー
- MCC (48 V) Recommended
自動検出
- 〇
エンコーダータイプ
- ×
モーター温度上昇
- 75 °C
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター接続
- D-sub 15ピン
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホームセンサー
動作軸
- 1
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

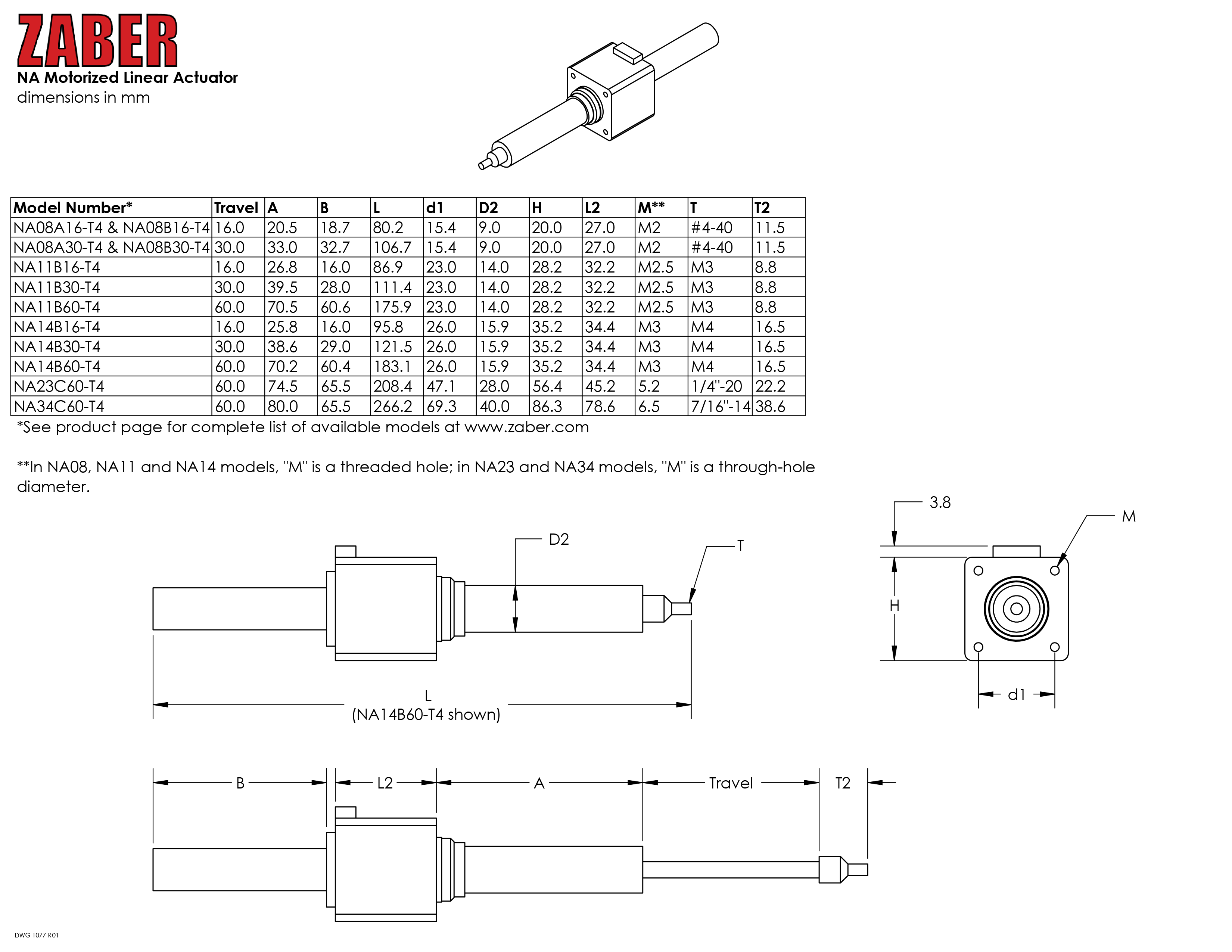

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

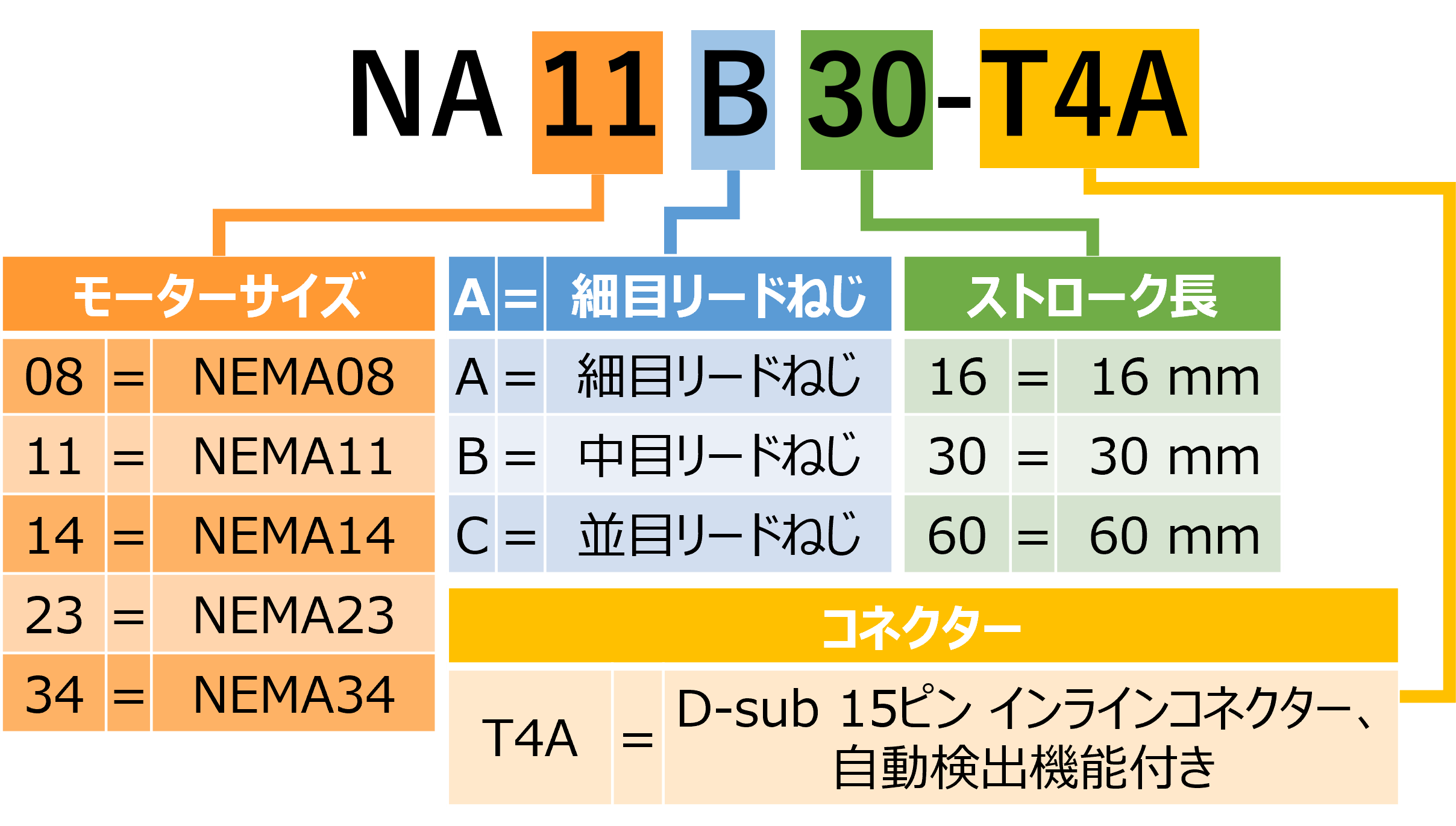

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | NA08A16-T4A-Datasheet.pdf | 概要 | NEMAサイズ08 | ストローク16mm | 最大連続推力19N |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | NA11B30-T4A-Datasheet.pdf | 概要 | NEMAサイズ11 | ストローク30mm | 最大連続推力58N | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | NA14B60-T4A-Datasheet.pdf | 概要 | NEMAサイズ14 | ストローク60mm | 最大連続推力225N |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | NA23C60-T4A-Datasheet.pdf | 概要 | NEMAサイズ23 | ストローク60mm | 最大連続推力700N | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | NA34C60-T4A-Datasheet.pdf | 概要 | NEMAサイズ34 | ストローク60mm | 最大連続推力1300N | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L450 | 概要 | モーター延長ケーブル、4.5m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
