X-NA-SV1シリーズ コントローラ内蔵型高真空マイクロリニアアクチュエータ
X-NA-SV1シリーズ コントローラ内蔵型高真空マイクロリニアアクチュエータ
• 25mmおよび50mmの移動量
• 最大25mm/sの速度、最大25Nの推力
• 硬化処理されたボールチップ（取り外し可能。内蔵のネジ付きチップまたはフラットチップを使用可能）
• 当社で最もコンパクト、高精度、かつ堅牢なアクチュエータ
• 手動ステージの標準マイクロメータヘッドの代替として設計
• コントローラ内蔵。真空チャンバー内で他のXシリーズデバイスとデイジーチェーン接続可能
特徴
本シリーズについて
Zaber社のX-NA-SV1シリーズは、低真空対応のコンピュータ制御式電動小型リニアアクチュエータです。高い推力と高速動作性能を備え、コンパクトなサイズを実現しています。標準的な24Vまたは48V電源のみで動作するスタンドアロンユニットです。
これらのアクチュエータは、あらゆるコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続することも可能です。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品を1つの電源で駆動できます。
幅わずか20mmのこの小型アクチュエータは、小型化が求められる用途に最適です。X-NA-SV1は、アウトガスを最小限に抑え、排気時間を短縮するために、真空対応材料で設計されています。Zaber社のすべての製品と同様に、X-NA-SV1シリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。
真空システムの基本原理や、アプリケーションの要件を収集する際に考慮すべき事項については、弊社の技術記事「真空アプリケーション向けモーションデバイス設計の考慮事項」をご覧ください。
対応スライドの詳細については、弊社の真空対応TSB-Vリニアスライドをご覧ください。
1. ステッピングモーターコントローラーとモータードライバーを内蔵し、操作が簡単です。
2. 真空対応グリースとエポキシ樹脂を使用しています。
3. シリアルポート（X-PIBアダプター使用時）を介してデイジーチェーン接続された全ユニットを制御するために必要な配線は、わずか4本の貫通ワイヤのみです。
4. デイジーチェーン接続により、配線の煩雑さを軽減できます。電源とデータはチェーン内で共有可能です。
5. 10⁻³トルまでの低真空に対応したステッピングモーターを搭載しています。
6. 柔軟なM3取り付けインターフェースを採用。熱伝導タブを左右に移動できるため、取り付け穴を自由に配置できます。
7. 高精度リードスクリュー、ステッピングモーター、高度なアルゴリズムにより、50nmの分解能を実現しています。
8. 標準取り付けインターフェースは、ほとんどの手動マイクロメーターヘッドを置き換えます。
9. すべてのアクチュエータに、M3、フラットチップ、またはボールチップのインターフェースオプションが付属しています。
簡単なセットアップ
簡単セットアップ
わずか4本のフィードスルーワイヤで複数のデバイスを制御・給電
1. コンピューターと真空チャンバーの間にデータケーブルと電源ケーブルを接続します。
2. コントローラー内蔵デバイスは、4本のフィードスルーワイヤ*を介して真空チャンバー内で電力とデータを受信します。
3. Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
* Xシリーズデバイスの場合、電源はX-PIBを介して供給されます。Tシリーズデバイスの場合、電源供給には5本のフィードスルーワイヤとT-DSUB9-Pが必要です。
真空デバイスのセットアップの詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。
デバイスのセットアップに関する追加情報については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
繰り返し精度
- < 1 µm (< 0.000039")
バックラッシュ
- < 15 µm (< 0.000591")
最大速度
- 25 mm/s (0.984"/s)
最小速度
- 0.000029 mm/s (0.000001"/s)
速度分解能
- 0.000029 mm/s (0.000001"/s)
最大推力
- 25 N (5.6 lb)
最大連続推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII（デフォルト）、Zaber Binary
データケーブル接続
- テフロン製リード線（4ピンM8オス/メス）
電源
- 24～48VDC
電源プラグ
- なし、X-PIBを使用
最大消費電流
- 180mA
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター接続
- D-sub 15ピン
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸
- 1
取り付けインターフェース
- 3/8-32ナット、3/8インチシャンク、またはM3ネジ
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- 低真空 (10-3 Torr)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

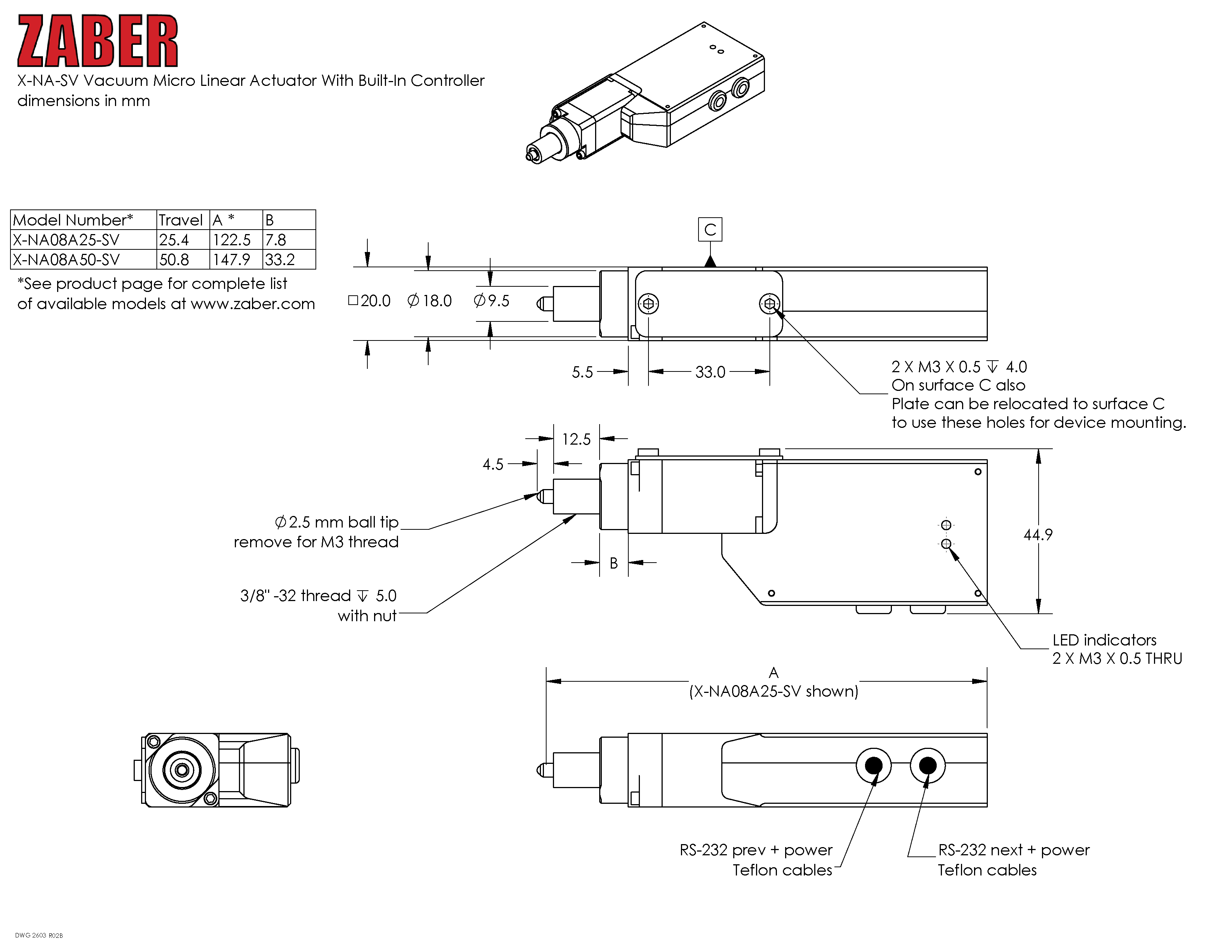

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
Specifications

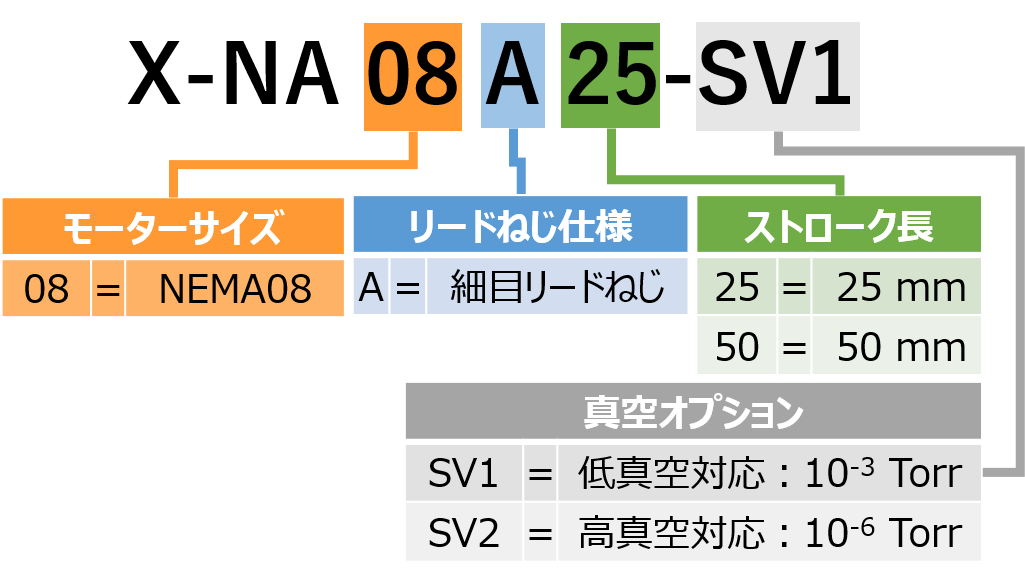

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-NA08A25-SV1-Datasheet.pdf | 概要 | 25mmトラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NA08A50-SV1-Datasheet.pdf | 概要 | 50mmトラベル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | Xシリーズ - Aシリーズ/Tシリーズ アダプタケーブル |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル（2m）、Xシリーズ全製品対応 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル（4.5m）、Xシリーズ全製品対応 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル（7.6m）、Xシリーズ全製品対応 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/Tシリーズ - Xシリーズ アダプタケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-USBDC | 概要 | USB-シリアル変換ケーブル、M8メスプラグ、Xシリーズ製品 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
エレクトロニクス＆センサー
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-PIB | 概要 | Xシリーズデイジーチェーンに24～48V電源を追加するためのデバイス | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
