X-NMS-Eシリーズ コントローラー、モーターエンコーダー、オプションのブレーキを内蔵したステッピングモーター
X-NMS-Eシリーズ コントローラー、モーターエンコーダー、オプションのブレーキを内蔵したステッピングモーター
• 最大回転速度3000rpm、最大トルク1.8N⋅m
• Xシリーズ製品とのデータおよび電源のデイジーチェーン接続に対応
• ホームセンサーとマグネット付属、アウェイセンサーはオプション
• 電源オフブレーキはオプション
• カスタムバージョンもご用意
特徴
本シリーズについて
NEMA規格17および23のステッピングモーターは、ストール検出と復旧のためのコントローラーとエンコーダーを内蔵しています。取り外し可能なホームセンサーHS02とマグネットが付属しています。別売りのホール効果センサーHS02L150は、アウェイセンサーとして使用できます。これらのモーターはスタンドアロンユニットで、標準的な24Vまたは48V電源のみで動作します。
インデックス付きノブにより、コンピューターなしでも便利な手動制御が可能で、多彩な操作を実現します。モーターは、あらゆるコンピューターのUSB 2.0またはRS-232ポートに接続でき、他のZaber製品とデイジーチェーン接続することも可能です。ユニットには、ロック機構付きの4ピンM8コネクタが装備されており、ユニット間の確実な接続を保証します。NEMA規格23のステッピングモーターには、電源オフ時にペイロードを安全に保持するためのオプションの電源オフブレーキが用意されています。また、デイジーチェーン接続では電源が共有されるため、複数のXシリーズ製品を1つの電源で使用できます。
1. インデックス付きノブで便利な手動制御が可能です。
2. モーターエンコーダ、ステッピングモーターコントローラー、モータードライバーを内蔵し、ストール検出機能を備えた使いやすい制御を実現します。
3. ステッピングモーターは内蔵コントローラーに適合しているため、パラメーター調整は不要です。
4. 1回転あたり200ステップのステッピングモーターは、最大256倍のマイクロステップ制御が可能で、滑らかで精密な動作を実現します。回転速度は0.017°/秒から3000rpmまで対応します。
5. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック機構付きX-SDCケーブル使用）またはUSB（X-USBDCケーブル使用）で制御できます。
6. ロック機構付きX-DC02ケーブルまたはX-DC06ケーブルを使用して、追加のユニットをデイジーチェーン接続できます。電源もチェーン内で共有可能です。
7. 標準的なNEMA 17または23取り付けインターフェースを備え、用途に合わせて簡単に調整できます。
8. 磁気ホームセンサーは、標準的な4mm Tスロットまたはネジで任意の表面に取り付けることができ、ホーム位置の高精度検出を可能にします。
9. オプションの2つ目の磁気センサー（HS01L149）を使用すると、アウェイ位置の高精度検出が可能になります。
10. NEMA 23サイズのステッピングモーターには、電源オフ時にペイロードを安全に保持するためのオプションの電源オフブレーキが用意されています。
簡単なセットアップ
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.028125° (490.866 µrad)
内蔵コントローラ
- 〇
精度（一方向）
- 0.25° (4.362500 mrad)
繰り返し精度
- < 0.1° (< 1.745 mrad)
最高速度
- 18000°/s (3000 rpm)
最低速度
- 0.017172°/s (299.703 µrad/s)
速度分解能
- 0.017172°/s (299.703 µrad/s)
エンコーダタイプ
- ロータリー式直交エンコーダ
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式4ピンM8コネクタ
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
デフォルト解像度
- 1/64 ステップ
LEDインジケーター
- 3/8-32ナット、3/8インチシャンク、またはM3ネジ
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

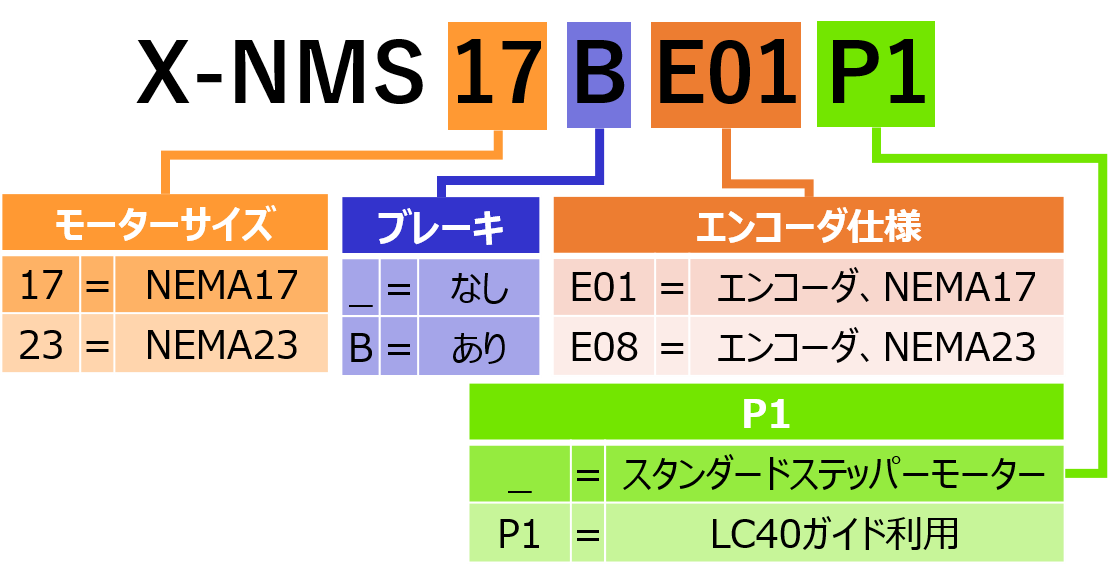

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

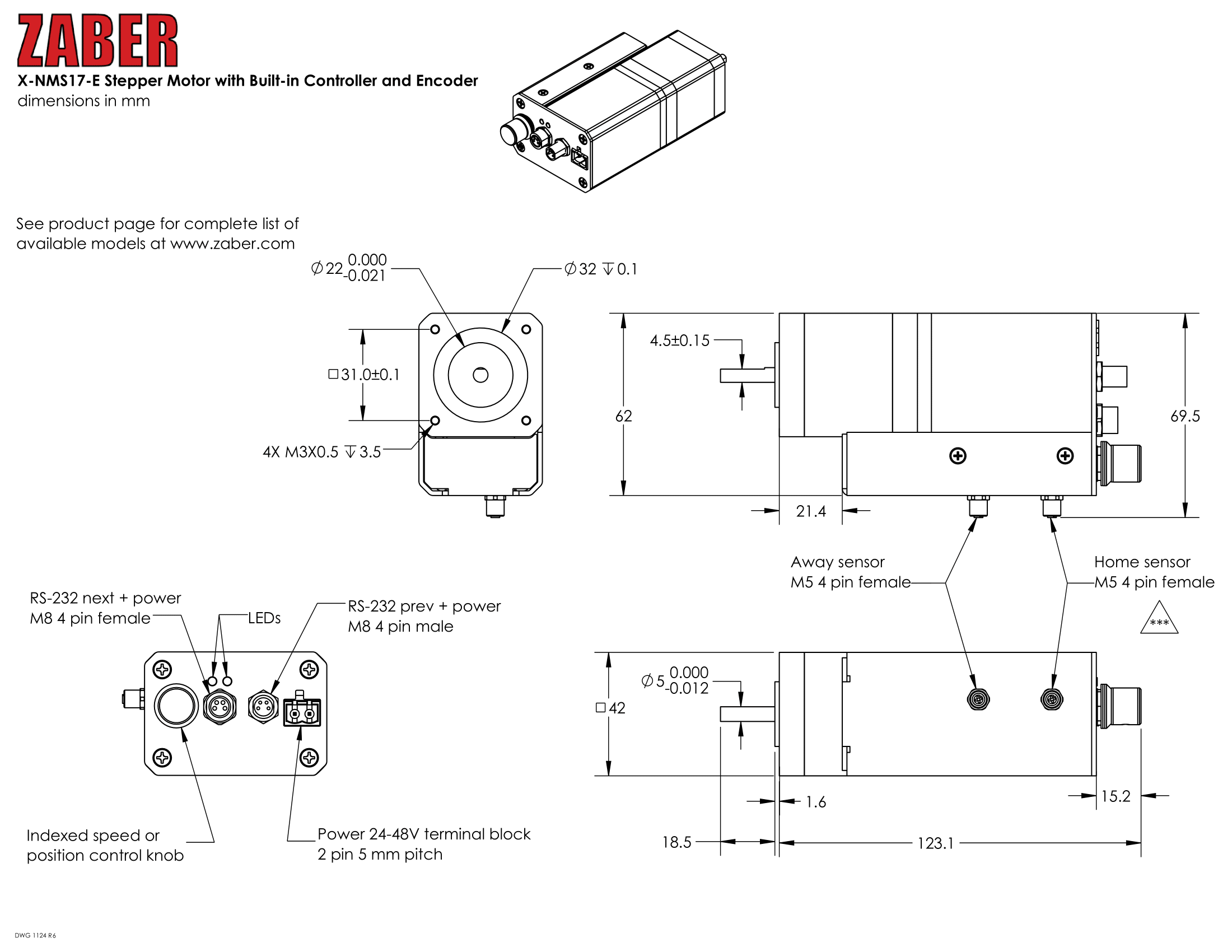

| 型番/スペックシートDL | X-NMS17-E01-Datasheet.pdf | 概要 | NEMAサイズ17 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NMS23-E08-Datasheet.pdf | 概要 | NEMAサイズ23 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NMS23-E08P1-Datasheet.pdf | 概要 | NEMAサイズ23｜LC40BおよびLC40Cガイド用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

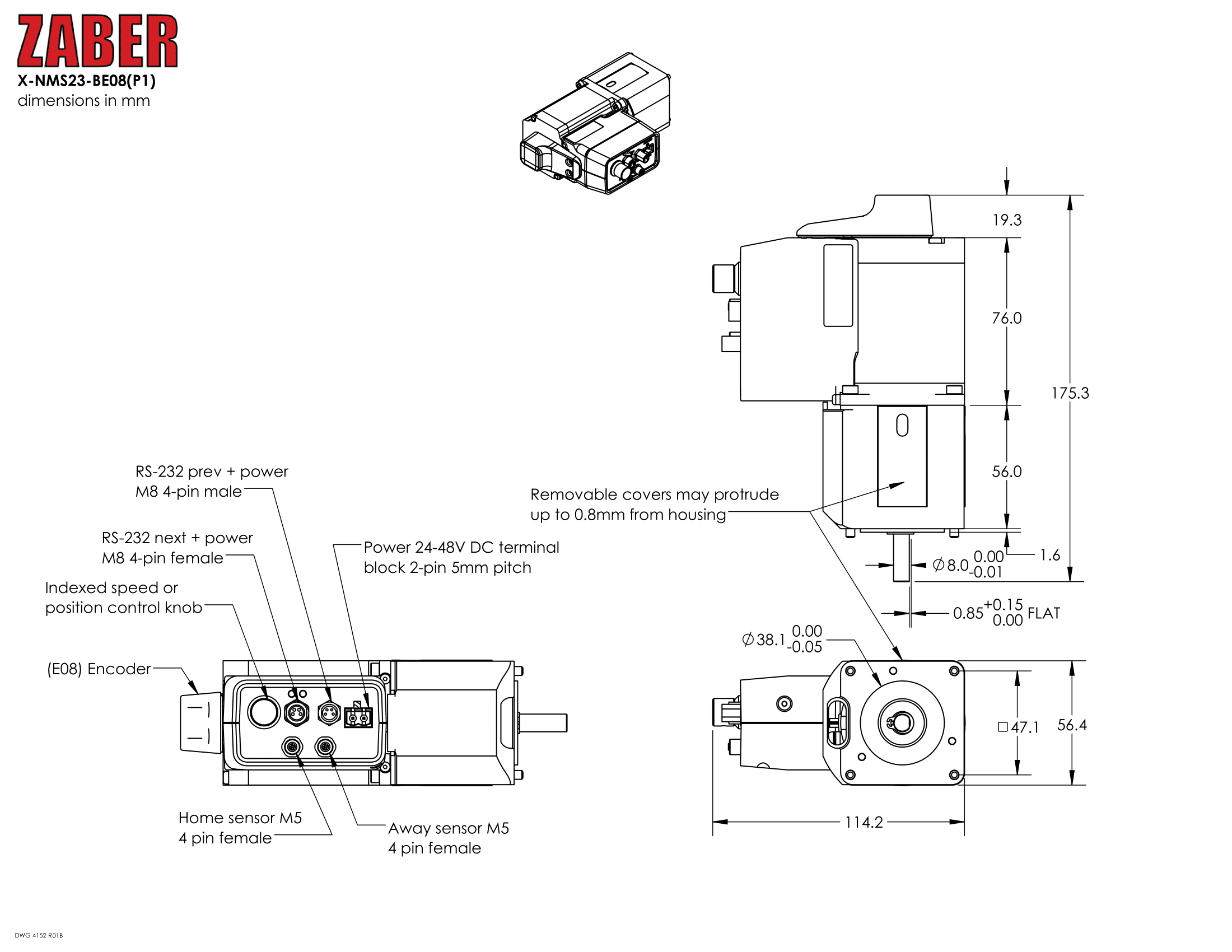

| 型番/スペックシートDL | X-NMS23-BE08-Datasheet.pdf | 概要 | NEMAサイズ23 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-NMS23-BE08P1-Datasheet.pdf | 概要 | NEMAサイズ23｜LC40BおよびLC40Cガイド用 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | HS01 | 概要 | ホール効果センサーとマグネット、30cm、直角コネクタ |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | HS01L149 | 概要 | ホール効果センサーとマグネット、149cm、直角コネクタ | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02 | 概要 | データケーブル、0.6m、Xシリーズ製品 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24V 3.0A |
リードタイム | 見積もり／お問い合わせ | お問い合わせはこちら |
