NMSシリーズステッピングモーター
NMSシリーズステッピングモーター
• 最大回転速度3000rpm、最大トルク1.8N⋅m
• HS02ホームセンサーとマグネットが付属しています。
• MCCファミリーコントローラー、またはあらゆる2相ステッピングモーターコントローラーでの使用を想定して設計されています。
• AutoDetect機能により、Zaberコントローラーは接続された周辺機器の設定を自動的に構成します。
特徴
本シリーズについて
これらのNEMA規格ステッピングモーターは、1本のケーブルで当社のMCCファミリーコントローラーに直接接続できるように設計されています。自動検出機能により、セットアップは簡単です。接続後、コントローラーがモーターを自動的に検出し、設定を行います。着脱式ホームセンサー（HS02）とマグネットが付属しています。
1. DB15オス型インラインコネクタ（AutoDetect機能付き）により、NMSをMCCファミリーコントローラに簡単に接続でき、ユーザーによる追加操作なしですぐに使用できます。
2. 標準NEMA規格のステッピングモーターを各種取り揃えています。
3. ロック機構付きM5コネクタにより、HS02ホームセンサーを確実に接続できます。
4. 付属のホームセンサー（HS02）とマグネットにより、ホームポジションを正確に検出できます。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.028125° (490.866 µrad)
内蔵コントローラ
- ×
推奨コントローラー
- X-MCCコントローラ推奨
自動検出
- 〇
最高速度
- 18000°/s (3000 rpm)
最低速度
- 0.017172°/s (299.703 µrad/s)
速度分解能
- 0.017172°/s (299.703 µrad/s)
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター接続
- D-sub 15ピン
リミットスイッチまたはホームポジション検出
- 磁気ホームセンサー
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

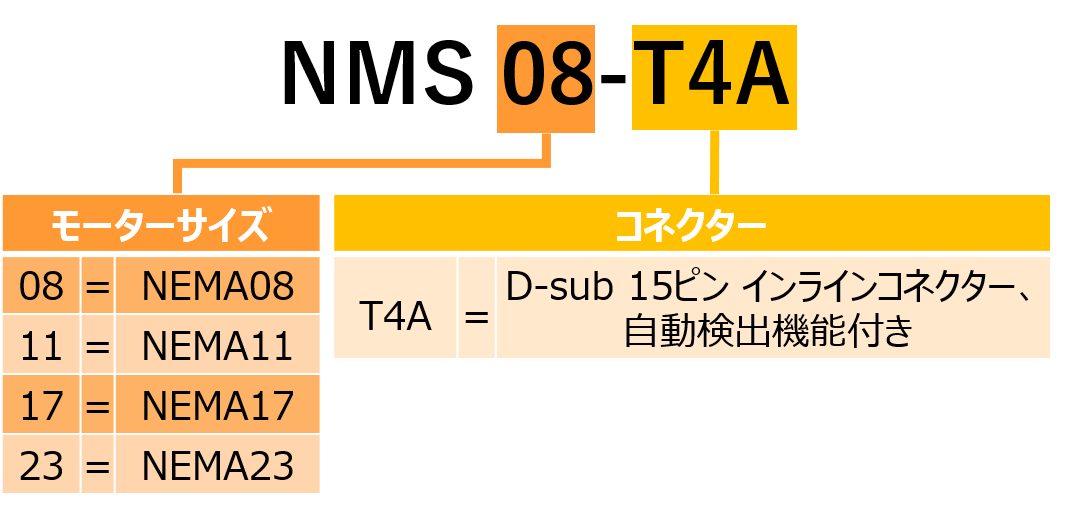

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

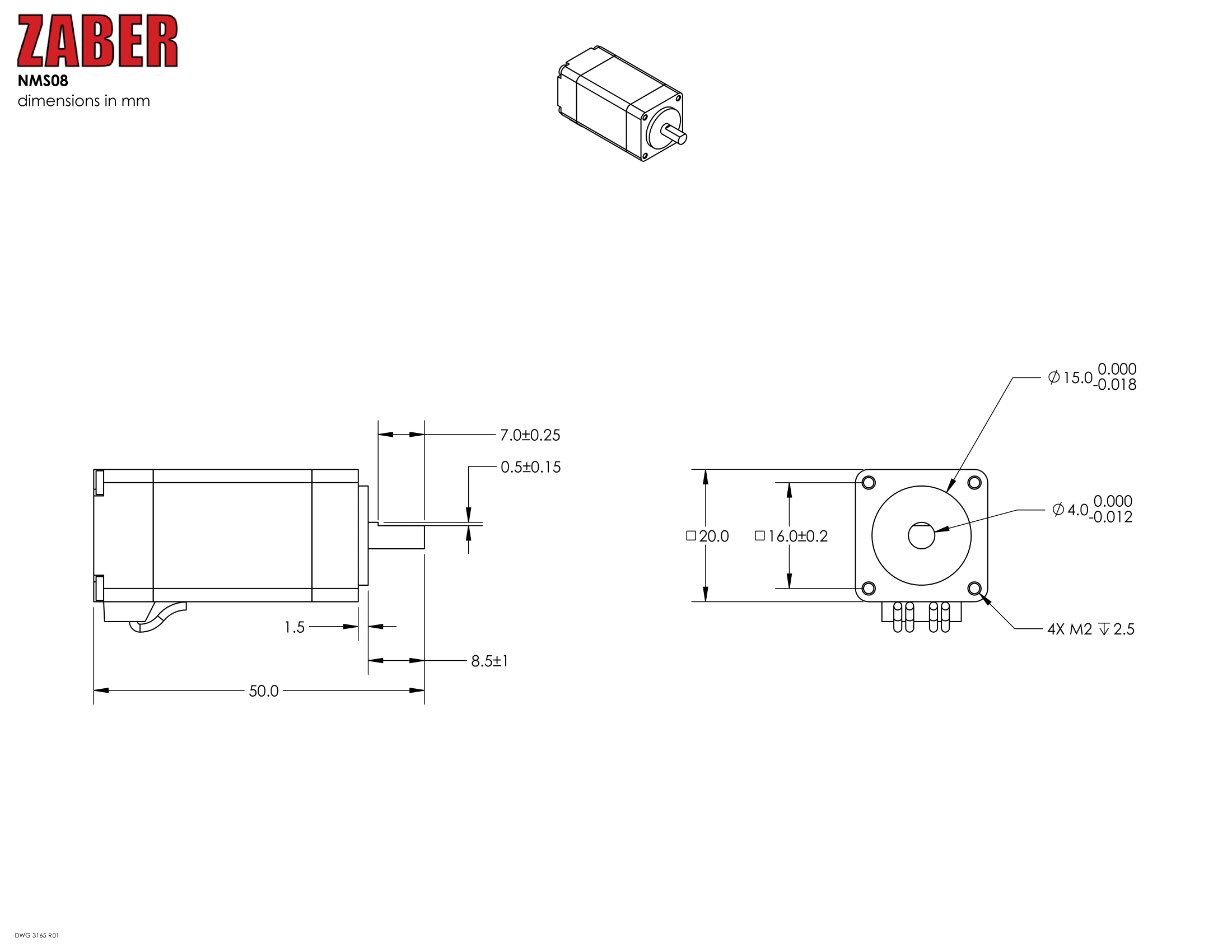

| 型番/スペックシートDL | NMS08-T4A-Datasheet.pdf | 概要 | NEMA 08 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

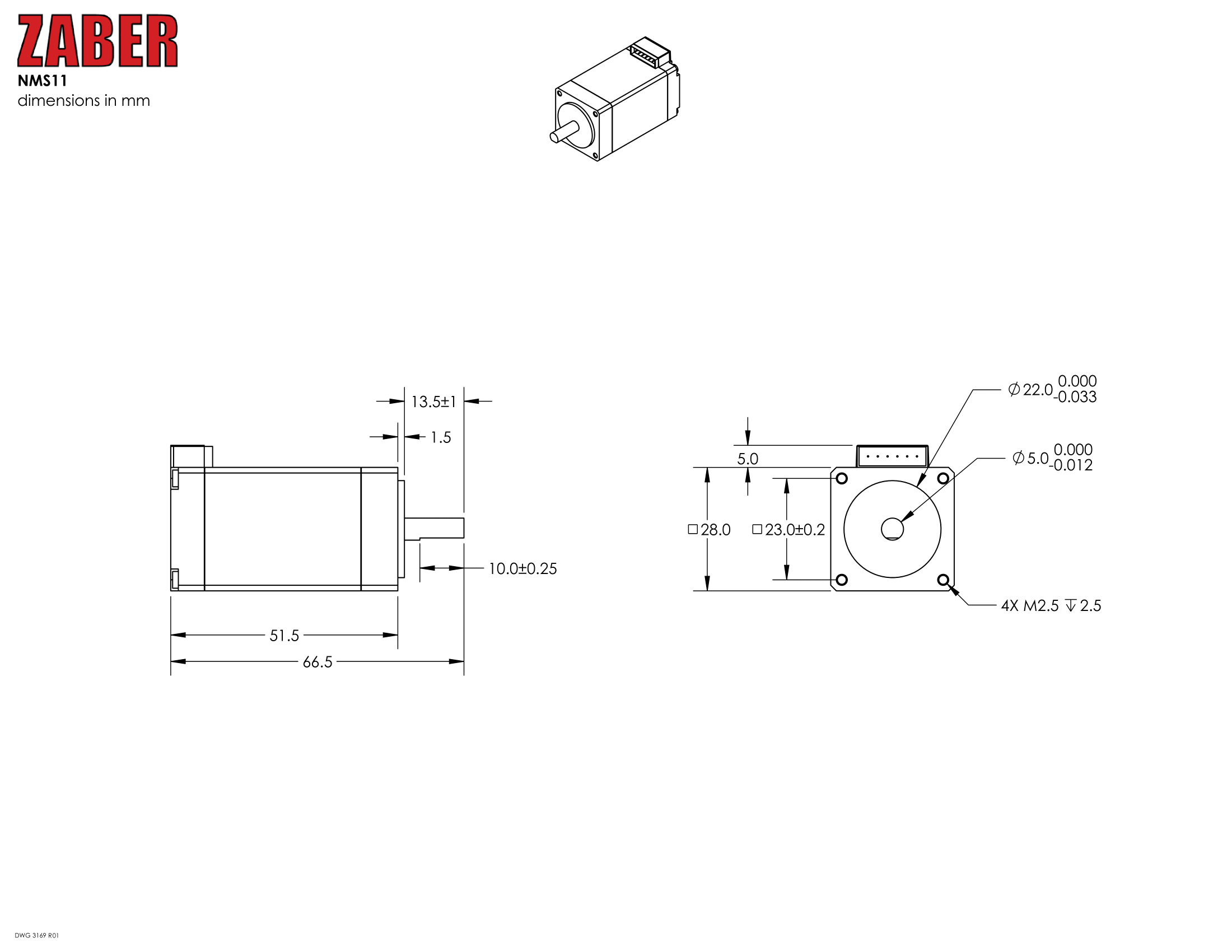

| 型番/スペックシートDL | NMS11-T4A-Datasheet.pdf | 概要 | NEMA 11 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

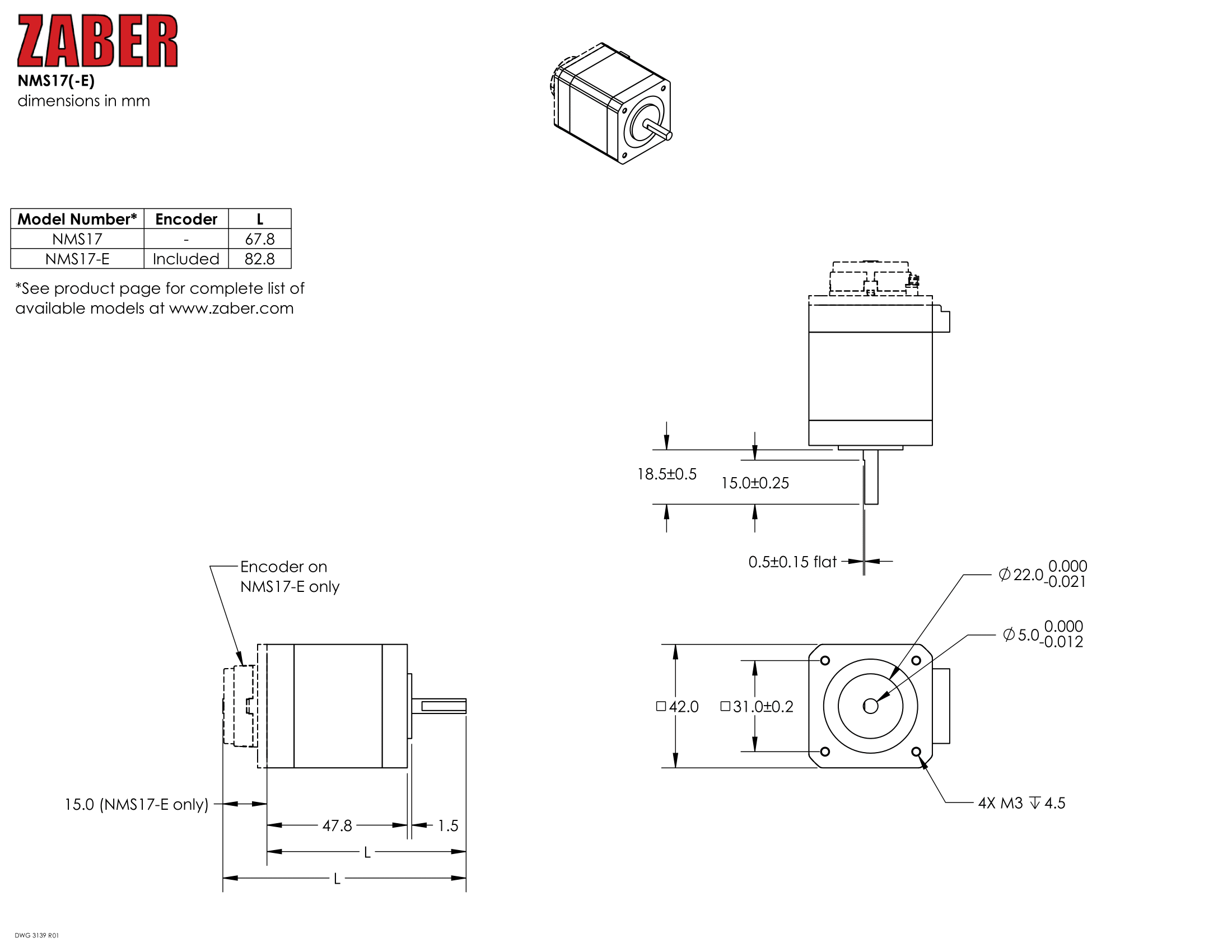

| 型番/スペックシートDL | NMS17-T4A-Datasheet.pdf | 概要 | NEMA 17 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |

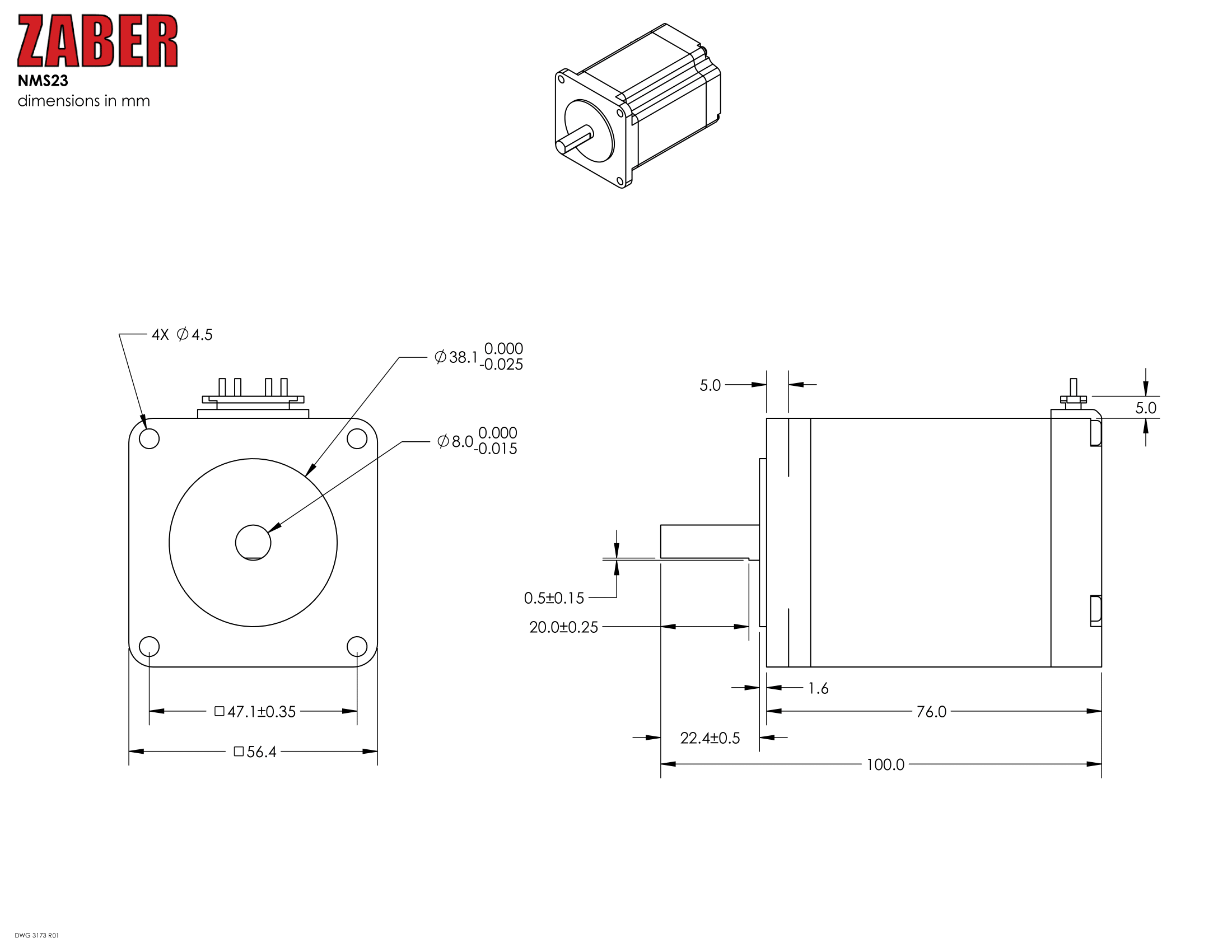

| 型番/スペックシートDL | NMS23-T4A-Datasheet.pdf | 概要 | NEMA 23 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | HS02 | 概要 | ホール効果センサーとマグネット、50cm | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | HS02L150 | 概要 | ホール効果センサーとマグネット、150cm | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L300 | 概要 | モーター延長ケーブル、3.0m、MCCファミリーコントローラおよびT10A周辺機器 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6m、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル（3.0m）、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル（4.5m）、MCCファミリーコントローラおよびT3A/T4A/T11A周辺機器 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
