X-GSM-SV2シリーズ 高真空電動ゴニオメーター（コントローラー内蔵型）
X-GSM-SV2シリーズ 高真空電動ゴニオメーター（コントローラー内蔵型）
• 40mmと60mmの回転中心オプションにより、共通の回転中心を中心とした2軸動作が可能
• クロスローラーベアリングを採用し、スムーズな動作と高い剛性を実現
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
• シリアルポート（X-PIBアダプター使用時）を介してデイジーチェーン接続された全ユニットを制御するために必要な配線は、わずか4本の貫通線のみ
特徴
本シリーズについて
真空システムの基本原理や、アプリケーションの要件を収集する際に考慮すべき事項については、弊社の技術記事「真空アプリケーション向けモーションデバイス設計の考慮事項」をご覧ください。
Zaber社のX-GSM-SV2シリーズは、高真空対応のコンピュータ制御式電動ゴニオメータです。コンパクトなサイズで、コントローラを内蔵しています。スタンドアロンユニットとして動作し、標準的な24Vまたは48V電源のみが必要です。
これらのステージは、あらゆるコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続することも可能です。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品を1つの電源で使用できます。
Zaber社のすべての製品と同様に、X-GSM-SV2シリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。 XY構成の多軸システムを検討されている場合、これらのステージは積み重ねるように設計されており、ステージの上部と下部に取り付け位置合わせ機能が備わっています。
1. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、滑らかで高精度な動作を実現します。
2. ステッピングモーターコントローラーとモータードライバーを内蔵し、操作が簡単です。
3. シリアルポート（X-PIBアダプター使用時）を介してデイジーチェーン接続された全ユニットを制御するために必要な配線は、わずか4本の貫通ワイヤのみです。
4. デイジーチェーン接続により、配線の煩雑さを軽減できます。電源とデータはチェーン内で共有可能です。
5. 10⁻⁶ Torrまでの高真空に対応したステッピングモーターを搭載しています。
6. 回転中心距離40mmと60mmのオプションにより、共通の回転中心を中心とした2軸動作が可能です。
7. クロスローラーベアリングを採用し、滑らかな動作と高い剛性を実現しています。
8. インターロック式アライメントシステムにより、2段のステージを簡単に積み重ねることができます。
9. M2（20mmパターン）およびM3（32mmパターン）の取り付け穴を備えています。
10. 薄型で、設置面積が小さい。
簡単なセットアップ
簡単セットアップ
わずか4本のフィードスルーワイヤで複数のデバイスを制御・給電
1. コンピューターと真空チャンバーの間にデータケーブルと電源ケーブルを接続します。
2. コントローラー内蔵デバイスは、4本のフィードスルーワイヤ*を介して真空チャンバー内で電力とデータを受信します。
3. Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
* Xシリーズデバイスの場合、電源はX-PIBを介して供給されます。Tシリーズデバイスの場合、電源供給には5本のフィードスルーワイヤとT-DSUB9-Pが必要です。
真空デバイスのセットアップの詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。
デバイスのセットアップに関する追加情報については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
精度(一方向)
- 0.06° (1.047000 mrad)
繰り返し精度
- < 0.005° (< 0.087 mrad)
バックラッシュ
- < 0.01° (< 0.174 mrad)
最高速度
- 30°/s (5 rpm)
エンコーダータイプ
- ロータリー直交エンコーダ
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト）、Zaberバイナリ
データケーブル接続
- テフロン製リード線、M8 4ピンオス/メス
最大中心荷重
- 30 N (6.7 lb)
回転中心精度
- < 0.1 mm (< 0.004")
電源
- 24-48 VDC
電源プラグ
- なし, X-PIB使用
最大消費電流
- 350 mA
1回転あたりのモーターステップ数
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 800 mA/phase
インダクタンス
- 3.5 mH/phase
デフォルト分解能
- 1/64 of a step
モーターフレームサイズ
- NEMA 08
ガイドタイプ
- クロスローラーベアリング
機械式駆動システム
- 精密ウォームギア
リミットスイッチまたはホームポジション検出
- 磁気式ホーム/アウェイセンサー
手動制御
- ×
動作軸数
- 1
取り付けインターフェース
- M2およびM3取り付け穴
動作温度範囲
- 0-50 °C
CE 準拠
- 〇
真空対応
- 高真空(10-6 Torr)
重量
- 0.320 kg (0.705 lb)
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
Specifications

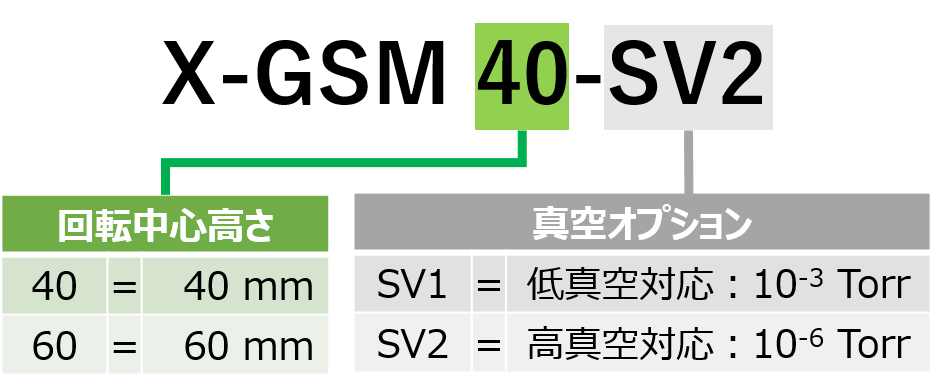

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-GSM40-SV2-Datasheet.pdf | 概要 | 回転中心：40mm |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-GSM60-SV2-Datasheet.pdf | 概要 | 回転中心：60mm |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
電子機器・センサー類
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-PIB | 概要 | デイジーチェーン接続対応パワーインジェクター、Xシリーズ |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AP101-V | 概要 | LSM-SV ボトムアダプタープレート（真空対応） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP135-V | 概要 | ゴニオメーターアダプタープレート（真空対応） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
