GSM-V1シリーズ 低真空電動ゴニオメーター
GSM-V1シリーズ 低真空電動ゴニオメーター
• 40mmと60mmの回転中心オプションにより、共通の回転中心を中心とした2軸動作が可能
• クロスローラーベアリングを採用し、スムーズな動作と高い剛性を実現
• X-MCCシリーズステッピングモーターコントローラー、またはあらゆる2相ステッピングモーターコントローラーとの併用を想定して設計
• これらのユニットの制御に必要な配線はわずか7本
特徴
本シリーズについて
真空システムの基本原理や、アプリケーションの要件を収集する際に考慮すべき事項については、弊社の技術記事「真空アプリケーション向けモーションデバイス設計の考慮事項」をご覧ください。
Zaber社のGSM-V1シリーズは、低真空対応のコンピュータ制御式電動ゴニオメータで、コンパクトなサイズが特長です。
Zaber社のすべての製品と同様に、GSM-V1シリーズはセットアップと操作が非常に簡単になるように設計されています。XY構成の多軸システムをご検討の場合は、ステージ上部と下部に取り付け位置合わせ機能を備え、積み重ねて使用できます。
これらのステージには、弊社のX-MCCシリーズステッピングモーターコントローラとプラグアンドプレイで接続できるD-sub 15オス型コネクタが装備されています。真空中ではコネクタを切り離して配線を自由に動かし、真空外では配線を合わせるだけで簡単に接続できます。便利なキットには、無料のソフトウェアと、ステージをすぐに動作させるために必要なすべてのアクセサリが含まれています。
1. これらのユニットの制御に必要な配線は、わずか7本の貫通ワイヤのみです。
2. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、滑らかで精密な動作を実現します。
3. 10⁻³ Torrまでの低真空に対応したステッピングモーターを搭載しています。
4. 回転中心距離は40mmと60mmの2種類から選択可能で、共通の回転中心を軸とした2軸動作が可能です。
5. クロスローラーベアリングを採用し、滑らかな動作と高い剛性を実現しています。
6. インターロック式アライメントシステムにより、2段のステージを簡単に積み重ねることができます。
7. M2（20mmパターン）およびM3（32mmパターン）の取り付け穴を備えています。
8. 薄型で、設置面積も小さくなっています。
簡単セットアップ
Zaberのデバイスはデイジーチェーン接続によりデータと電源を共有できるため、配線が簡素化され、セットアップは1、2、3の3ステップで完了します。
- コントローラーをコンピューターに接続します。
- 掃除機のフィードスルーを介して、コントローラーとポジショナー間でデータと電源を接続します。
- Zaber Launcherを使用して、指示を送信したり、セットアップを自動化したりできます。
掃除機周辺機器のデイジーチェーン接続に関する写真付き手順
掃除機デバイスのセットアップに関する詳細については、技術記事「掃除機アプリケーション向けモーションデバイス設計の考慮事項」をご覧ください。
デバイスのセットアップに関するその他の情報については、サポートページをご覧ください。サポートページには、スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラー
- X-MCC (48 V)
自動検出
- ×
精度(一方向)
- 0.06° (1.047000 mrad)
繰り返し精度
- < 0.005° (< 0.087 mrad)
バックラッシュ
- < 0.01° (< 0.174 mrad)
最高速度
- 30°/s (5 rpm)
エンコーダータイプ
- ×
最大中心荷重
- 30 N (6.7 lb)
回転中心精度
- < 0.1 mm (< 0.004")
1回転あたりのモーターステップ数
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 800 mA/phase
インダクタンス
- 3.5 mH/phase
モーター接続
- D-sub15コネクタ付きテフロン製リード線
デフォルト分解能
- 1/64 of a step
モーターフレームサイズ
- NEMA 08
ガイドタイプ
- クロスローラーベアリング
機械式駆動システム
- 精密ウォームギア
リミットスイッチまたはホームポジション検出
- 磁気式ホーム/アウェイセンサー
手動制御
- ×
動作軸数
- 1
取り付けインターフェース
- M2およびM3取り付け穴
動作温度範囲
- 0-50 °C
CE 準拠
- 〇
真空対応
- 低真空(10-3 Torr)
重量
- 0.320 kg (0.705 lb)
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

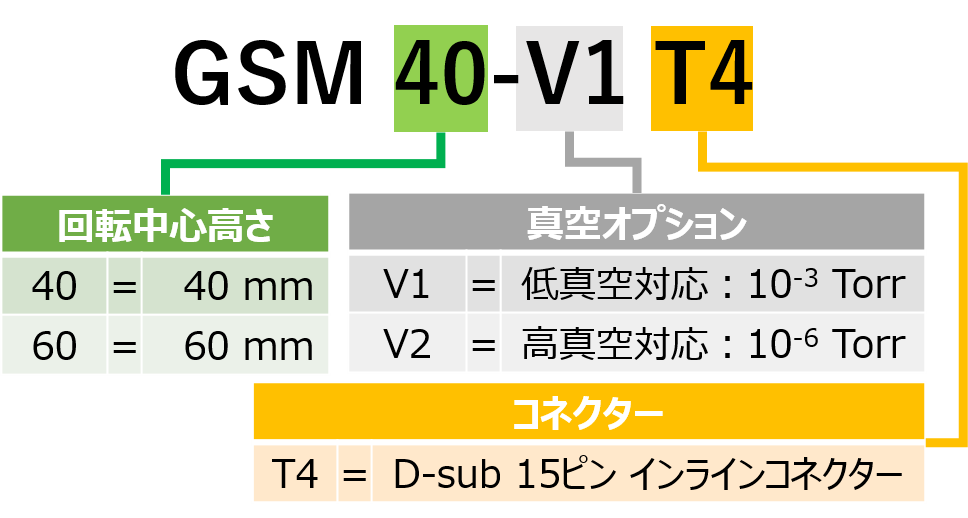

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | GSM40-V1T4-Datasheet.pdf | 概要 | 回転中心：40mm |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | SM60-V1T4-Datasheet.pdf | 概要 | 回転中心：60mm |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
