X-MCAシリーズ ステッピングモーターコントローラー
X-MCAシリーズ ステッピングモーターコントローラー
• AutoDetect機能により、Zaber周辺機器を自動的に識別・設定します。
• 直感的なASCIIプロトコルにより、複雑な自動化タスクを簡素化します。
• パネル、ブレッドボード、実験台、DINレール、筐体への容易な取り付けを想定して設計されています。
• クローズドループ制御用のシングルエンドモータエンコーダをサポートします。
特徴
本シリーズについて
X-MCAは、最大1.0アーム（ピーク1.4A）/相のバイポーラステッピングモーターおよびアクチュエーターに対応する、高解像度・小型フォームファクタのステッピングモーターコントローラーです。オプションのインデックス付きノブを使用すれば、コンピューターなしでも便利な手動制御が可能になり、多彩な操作を実現します。
これは、当社が提供するスタンドアロンコントローラーの中で最もコンパクトな製品です。狭いスペースにも設置できるよう設計されており、90度スタッキングや、オプションアクセサリAB158およびAB159を使用した35mm DINレールマウントなど、様々な取り付けオプションに対応しています。
直感的なASCIIインターフェースにより、Zaber Launcher（無料ソフトウェア）やサードパーティ製ターミナルプログラムを介して、デバイスと簡単に通信できます。
複数のユニットをデイジーチェーン接続することで、X-MCAは複数のXシリーズ製品で単一の電源を共有できます。
X-MCAで制御可能なデバイスの一覧はこちらをご覧ください。
1. チョッパ駆動回路と高度なモーションアルゴリズムを搭載したインテリジェントなステッピングモータードライバー。
2. 1相あたり最大1.0アーム（ピーク1.4A）までのバイポーラステッピングモーターまたはアクチュエーターに接続して制御できます。
3. ブレッドボード、DINレール、または電子機器キャビネットへの容易な取り付けが可能です。
4. モーターに搭載された直交エンコーダーを備えたデバイスのクローズドループ制御を提供します。
5. 互換性のあるZaber AutoDetect周辺機器は自動的に検出され、使用できるように設定されます。
6. 複数のユニットをデイジーチェーン接続し、シリアルポート経由で制御できます。チェーン内で電源を共有することも可能です。
7. オプションのインデックス付きノブにより、便利な手動制御が可能です。
簡単なセットアップ
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続によるケーブル配線の削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関するその他の情報については、サポートページをご覧ください。サポートページには、入門ガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
自動検出
- 〇
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII（デフォルト）、Zaber バイナリ
データケーブル接続
- ロック式4ピンM8
電源
- 24～48VDC
電源プラグ
- 2ピンネジ端子
最大消費電流
- モーターおよび電源電圧に依存します
コントローラーの1相あたりの最大電流
- 1000mA（ピーク1418mA）
モーター接続
- D-Sub 15ピンメス
デフォルト分解能
- 1/64ステップ
動作軸数
- １
LEDインジケーター
- 〇
軸あたりのリミットセンサー数
- 2
動作温度範囲
- 0-50 °C
CE 準拠
- 〇
真空対応
- ×
重量
- 0.070 kg (0.154 lb)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

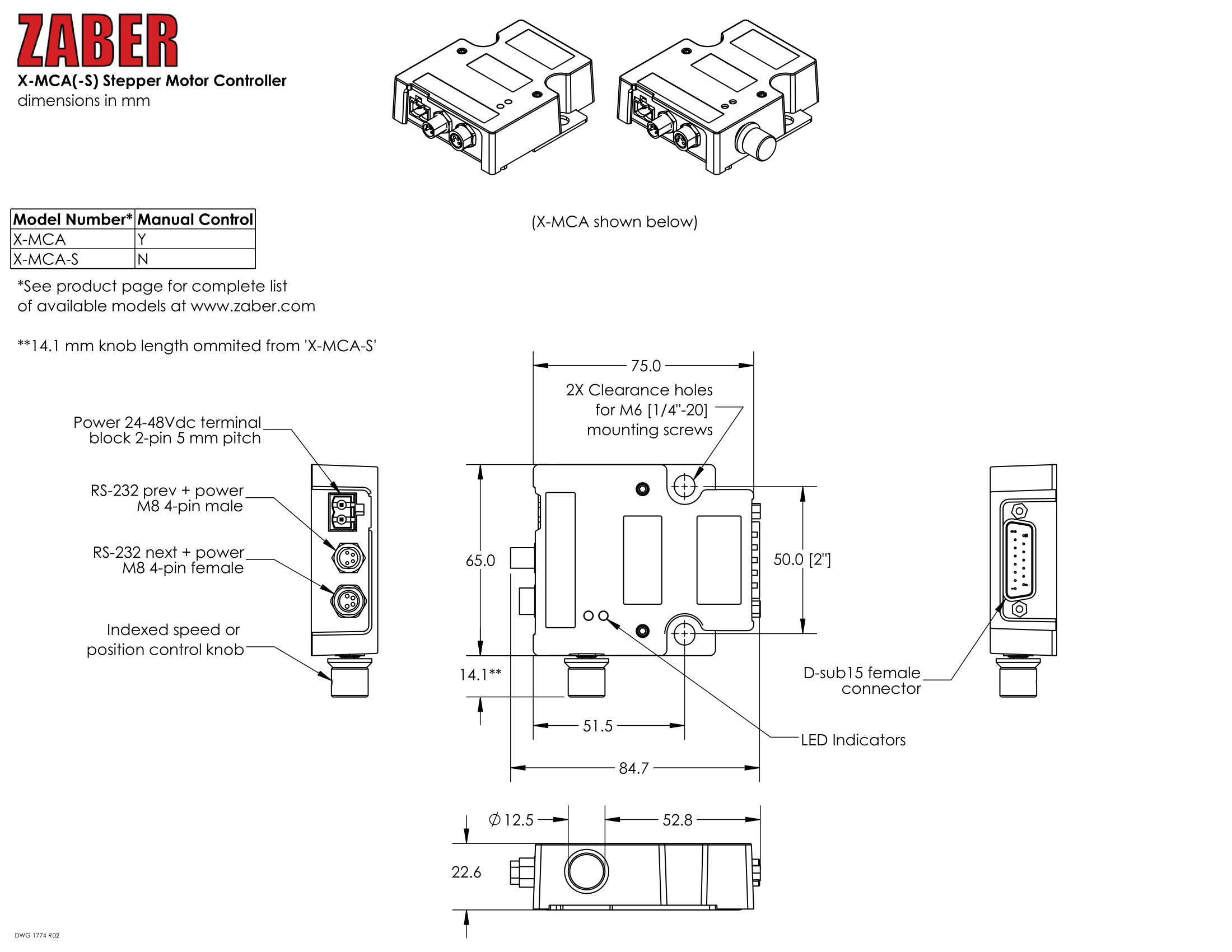

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications
型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-MCA-Datasheet.pdf | 概要 | 2相 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-MCA-S-Datasheet.pdf | 概要 | 2相 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | T-XDC | 概要 | Xシリーズ - Aシリーズ/Tシリーズアダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル、2フィート（0.6m）、Xシリーズ製品用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル、15フィート（4.5m）、Xシリーズ製品用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル、25フィート（7.6m）、Xシリーズ製品用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/Tシリーズ - Xシリーズアダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
