X-LSM シリーズ コントローラを内蔵した小型電動リニアステージ
X-LSM シリーズ コントローラを内蔵した小型電動リニアステージ
• 最大速度104mm/s、最大推力55N
• 循環式ボールベアリング設計により、高荷重（25kg）と長寿命を実現
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
• カスタムバージョンも利用可能
特徴

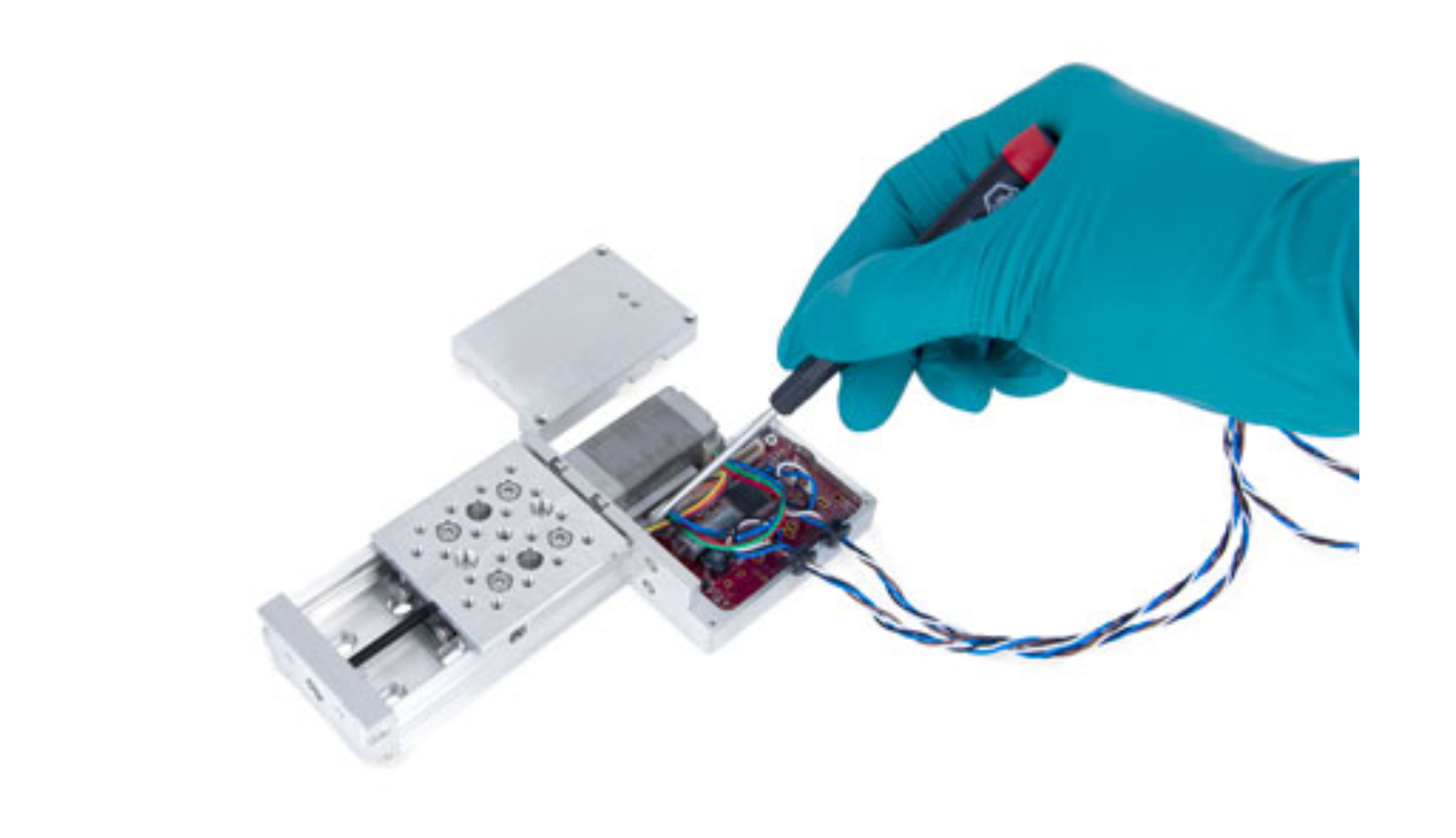

Zaber社のX-LSMシリーズは、高い推力と速度、そしてコンパクトなサイズを誇るコンピュータ制御の電動リニアステージです。標準の24Vまたは48V電源のみで動作するスタンドアロンユニットです。オプションのインデックスノブを使用すれば、コンピュータなしでも多様な操作を手動で簡単に行うことができます。
これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。ユニットには便利なロック付き4ピンM8コネクタが装備されており、ユニット間の安全な接続を実現します。
高さわずか21mmのこれらの小型ステージは、小型プロファイルが求められるアプリケーションに最適です。X-LSMの革新的な設計により、最大104mm/sの速度と最大25kgの荷重を実現しています。Zaberの他の製品と同様に、X-LSMシリーズはプラグアンドプレイ設計で、セットアップと操作が非常に簡単です。XY構成の多軸システムをご検討の場合、これらのステージは優れた顕微鏡ステージとなります。X-JOY3ジョイスティックコントローラを追加すると、単一のインターフェースからX軸とY軸、またはXYZ軸の両方を手動で制御できるだけでなく、顕微鏡ステージの位置をボタン一つで保存・呼び出しできます。

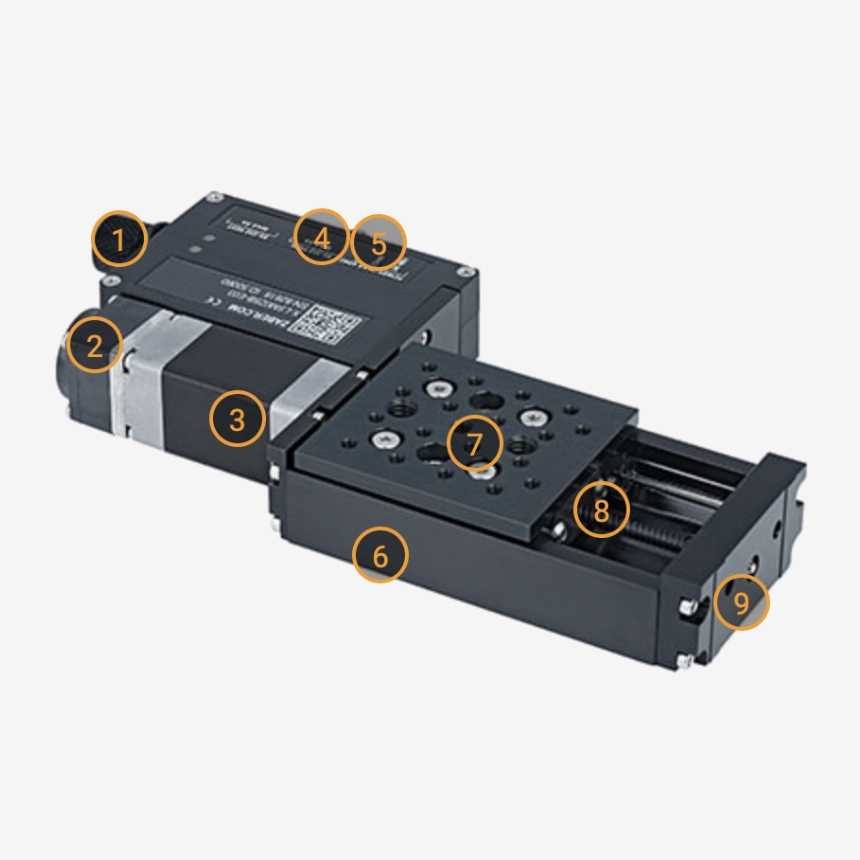

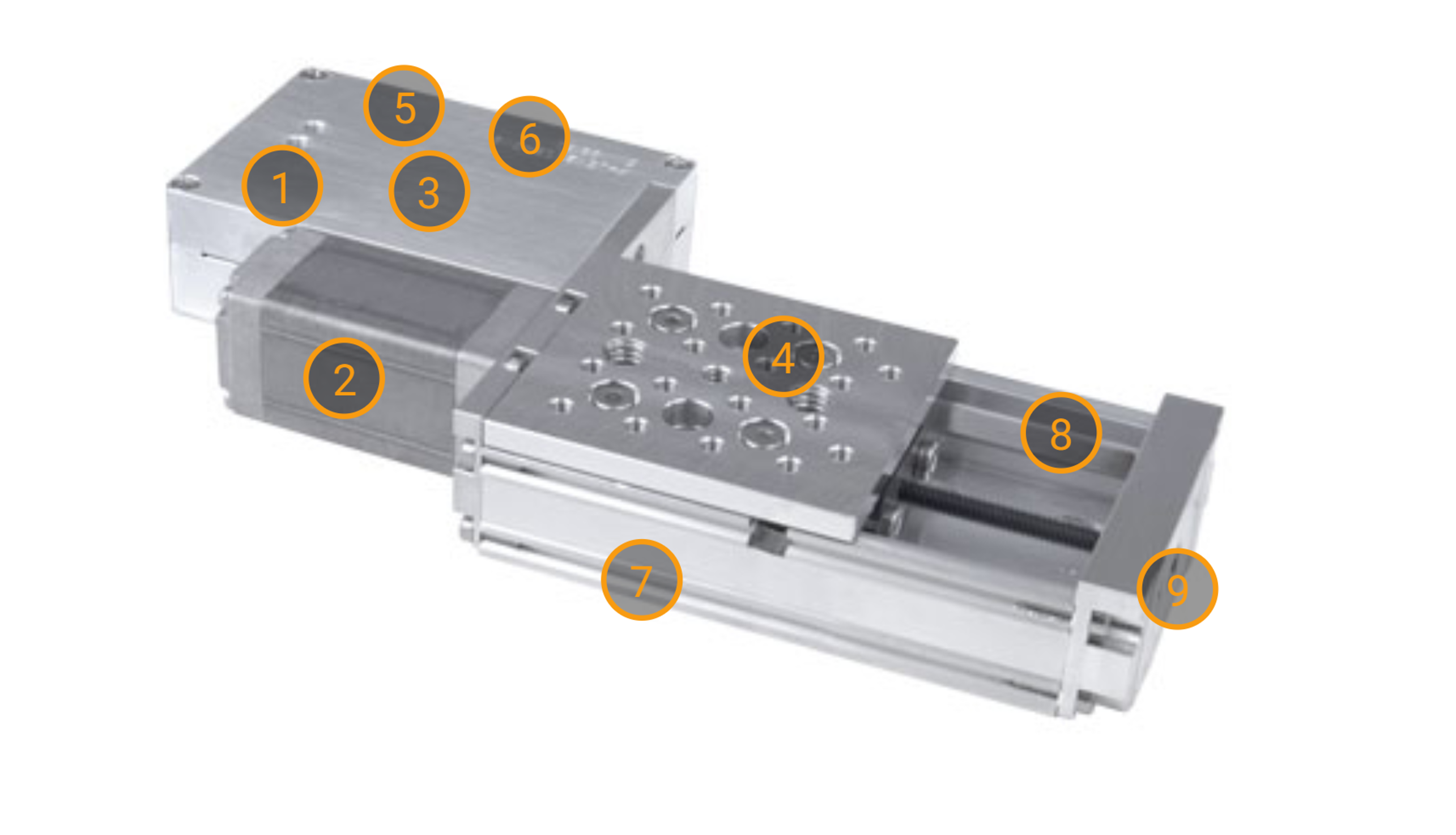

1. オプションのインデックスノブにより、便利な手動制御が可能です。
2. ZaberのXシリーズ製品はすべて、ステッピングモーターコントローラーとモータードライバーを内蔵しています。
3. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
4. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
5. デイジーチェーン接続された追加ユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
6. 移動距離は25～200mmで、カスタム長さもご用意しています。
7. 革新的な設計により、優れた速度と耐荷重性能を実現。最大速度104mm/s、耐荷重25kg。
8. ステージトップは、M4センターマウント付きのM3およびM6ネジ穴に対応しており、取り外してXYプロファイルを低くすることができます。 9. X-LSMステージは、追加のハードウェアなしでXYまたはXYZ構成で組み立てることができます。
簡単なセットアップ

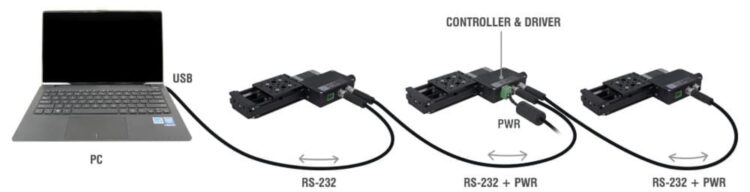

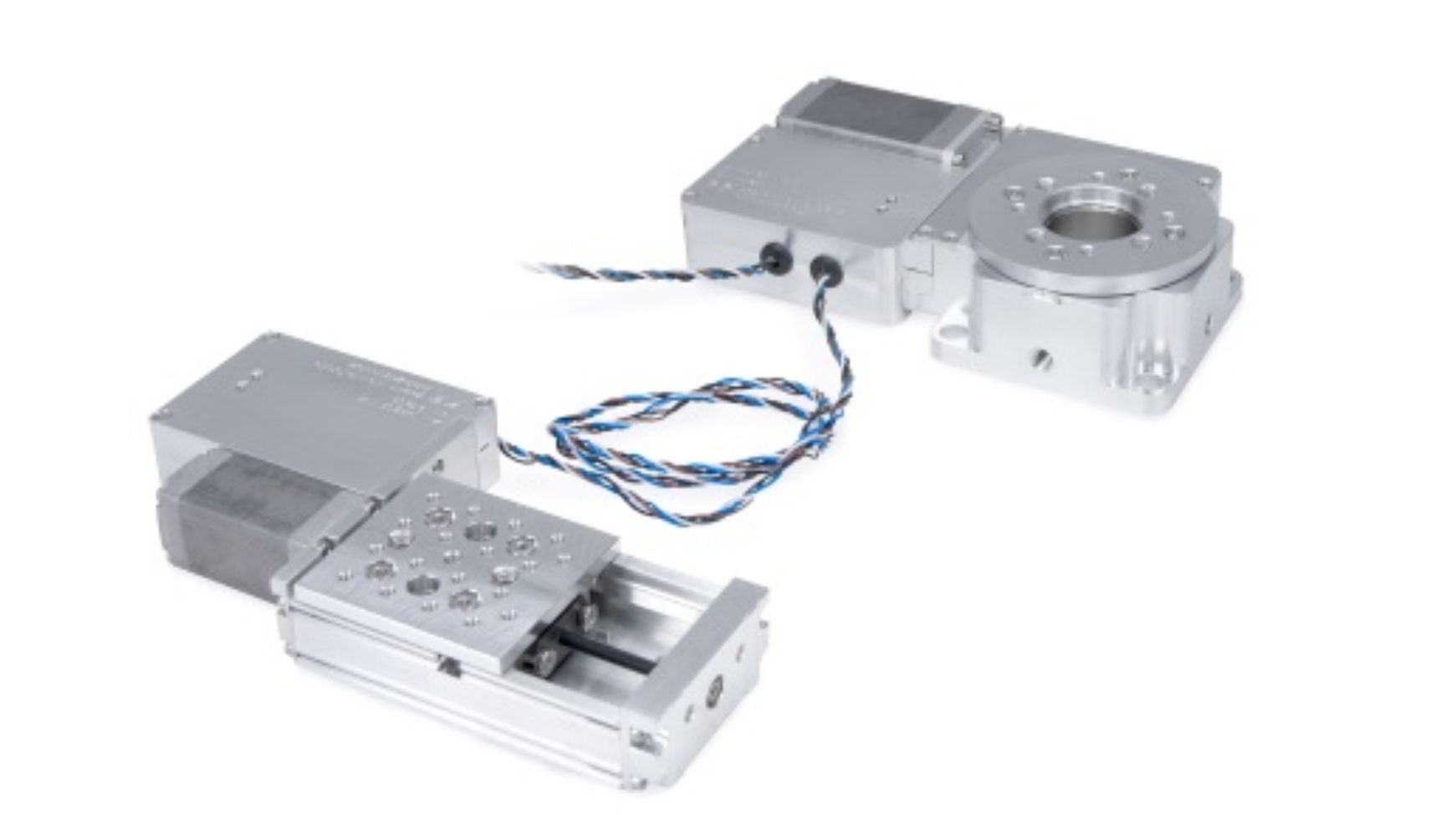

Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
エンコーダ解像度
- 200 CPR (800 状態/回転)
エンコーダタイプ
- ロータリ直行エンコーダー
最大連続推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 250 N (56.1 lb)
最大モーメント (ロール)
- 10 N⋅m (7.4 ft⋅lb)
最大モーメント (ピッチ)
- 4 N⋅m (3.0 ft⋅lb)
最大モーメント (ヨー)
- 4 N⋅m (3.0 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
ピッチの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ロールの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ヨーの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 350 mA
モーター回転数
- 200
モータータイプ
- ステッパー (2相)
モーター定格電流
- 600 mA/相
インダクタンス
- 3.5 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M3 および M6 ネジ穴と M4 ネジ中心穴
ステージ平行度
- < 25 µm (< 0.000984")
動作温度範囲
- 0 ～ 50 °C
RoHS 準拠
- 〇
CE 準拠
- 〇

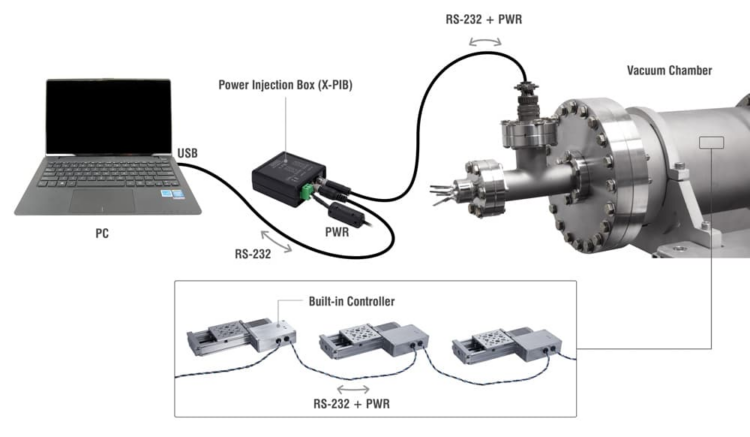

真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

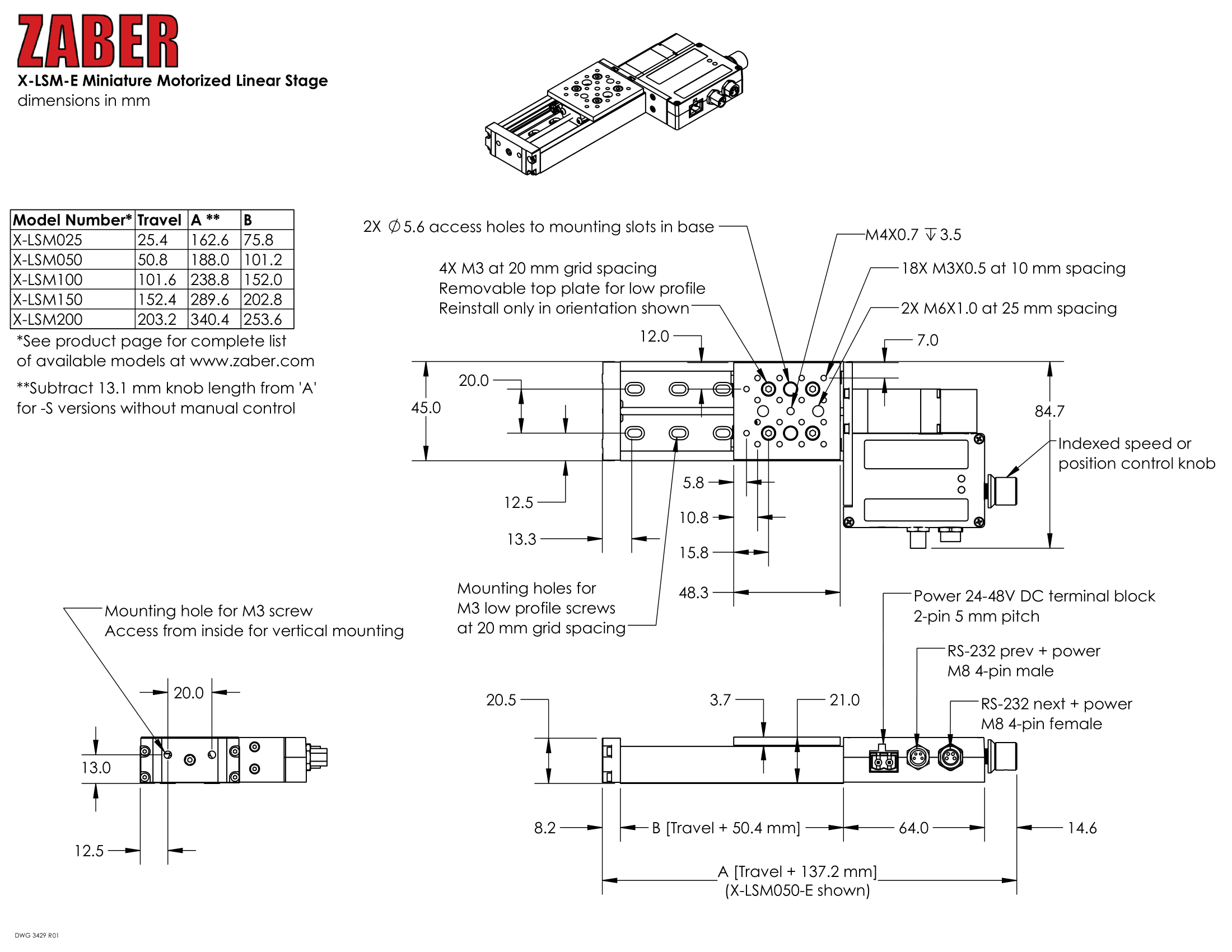

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

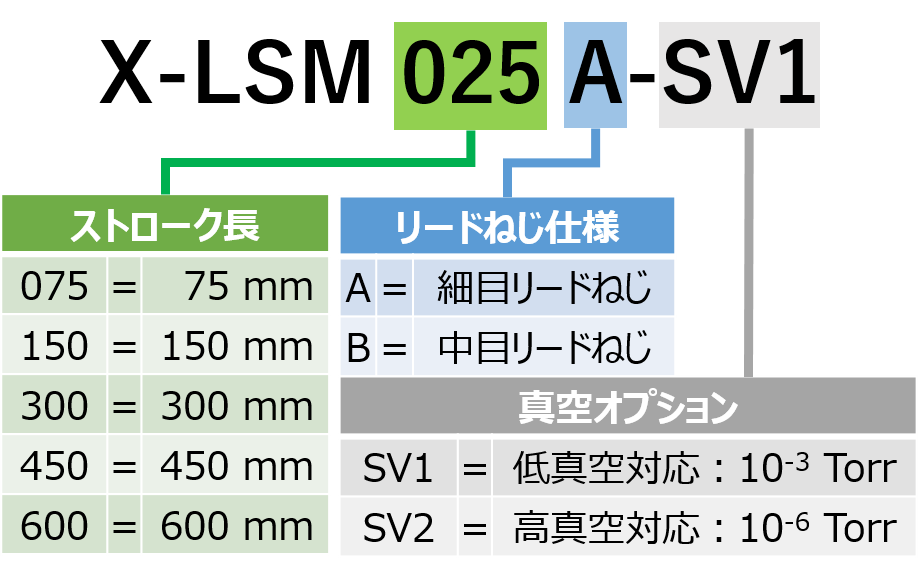

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LSM025A-E03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025A-SE03 | 概要 | 25 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-E03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM025B-SE03 | 概要 | 25 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-E03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050A-SE03 | 概要 | 50 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-E03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM050B-SE03 | 概要 | 50 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-E03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100A-SE03 | 概要 | 100 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-E03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM100B-SE03 | 概要 | 100 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-E03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150A-SE03 | 概要 | 150 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-E03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM150B-SE03 | 概要 | 150 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-E03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200A-SE03 | 概要 | 200 mm 移動 | 高解像度 | 低速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-E03 | 概要 | 200 mm 移動 | 中解像度 | 中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSM200B-SE03 | 概要 | 200 mm 移動 | 中解像度 | 中速中速 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02 | 概要 | データ ケーブル、2 フィート (0.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-SDC | 概要 | X シリーズ製品用 M8 メス プラグ付きシリアル アダプタ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-USBDC | 概要 | X シリーズ製品用 M8 メス プラグ付き USB シリアル コンバータ ケーブル | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュア アングル ブラケット、90 度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM 下部アダプタ プレート | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | X-LRM、X-LSM、および X-LHM メトリック上部アダプタ プレート | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24 V 3.0 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS13S-48V12 | 概要 | 電源、48 V 1.25 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS14S-48V37 | 概要 | 電源、48 V 3.75 A、X シリーズ製品と互換性あり | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
