X-LRMシリーズ コントローラを内蔵した小型スチール製電動リニアステージ
X-LRMシリーズ コントローラを内蔵した小型スチール製電動リニアステージ
• 最大8µmの精度と50nmの分解能
• 50kgの耐荷重
• 硬化鋼構造と一体型循環ボールベアリングガイドにより、優れた剛性と熱安定性を実現
• 内蔵コントローラー、他のZaber製品とのデイジーチェーン接続が可能
• 内蔵コントローラー。他のZaber製品とデイジーチェーン接続可能
• カスタムバージョンもご用意
特徴
このシリーズについて
Zaber社のX-LRMシリーズは、コントローラを内蔵した電動リニアステージです。X-LRMは、硬化鋼構造と循環式ボールベアリングガイドにより、優れた剛性と熱安定性を実現しています。高い剛性により、X-LRMは多軸構成やモーメント負荷下でも優れた安定性が求められるアプリケーションに最適です。
X-LRMステージは、標準の24～48V電源のみを必要とするスタンドアロンユニットです。ユニット端のインデックスノブで手動制御が可能です。押し続けると速度モードと位置モードが切り替わり、回すとステージが移動し、押すと停止します。
ステージは、任意のコンピュータのUSB 2.0またはRS-232ポートに接続し、複数のユニットを1つのチェーンで接続できます。また、他のZaber製品ともチェーン接続可能です。ユニットには、便利なロック付き4ピンM8コネクタが装備されており、製品間の接続を簡単かつ安全に行うことができます。チェーンは電源を共有するため、複数のXシリーズ製品を1つの電源で使用できます。
1. インデックス付きノブで簡単に手動制御できます。
2. 1回転あたり200ステップのステッピングモーター（最大256倍のマイクロステップ制御）により、スムーズで高精度な動作を実現します。
3. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
4. デイジーチェーン接続されたユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで追加できます。電源もチェーン内で共有できます。
5. 硬化鋼構造と循環式ボールベアリングガイドにより、優れた剛性と熱安定性を実現しています。
6. 移動距離は25～200mmで、カスタム長さもご用意しています。
7. 標準のメートル法またはヤードポンド法ブレッドボードに直接取り付け可能です。
8. 最大8µmの精度、50nmの分解能、25mm/sの速度、50Nの推力を実現。
9. 薄型：全高21mm。
10. 追加のハードウェアなしで、複数の X-LRM ステージを XY または XYZ 構成に組み立てることができます。
簡単なセットアップ
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
繰り返し精度
- < 4 µm (< 0.000157")
エンコーダタイプ
- ×
通信インターフェース
- RS-232, USB 2.0
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 500 N (112.1 lb)
最大モーメント (ロール)
- 15 N⋅m (11.1 ft⋅lb)
最大モーメント (ピッチ)
- 6 N⋅m (4.4 ft⋅lb)
最大モーメント (ヨー)
- 6 N⋅m (4.4 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
垂直振れ
- < 8 µm (< 0.000315")
水平振れ
- < 12 µm (< 0.000472")
ピッチ
- 0.02° (0.349 mrad)
ロール
- 0.02° (0.349 mrad)
ヨー
- 0.02° (0.349 mrad)
ピッチの剛性
- 550 N⋅m/° (32 µrad/N⋅m)
ロールの剛性
- 550 N⋅m/° (32 µrad/N⋅m)
ヨーの剛性
- 550 N⋅m/° (32 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 350 mA
モーター回転数
- 200
モータータイプ
- ステッピングモーター (2 相)
モーター定格電流
- 600 mA/相
インダクタンス
- 3.5 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
手動制御
- プッシュスイッチ付きインデックスノブ
動作軸
- 1
取り付けインターフェース
- M3 および M6 ネジ穴
ステージ平行度
- < 10 µm (< 0.000394")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

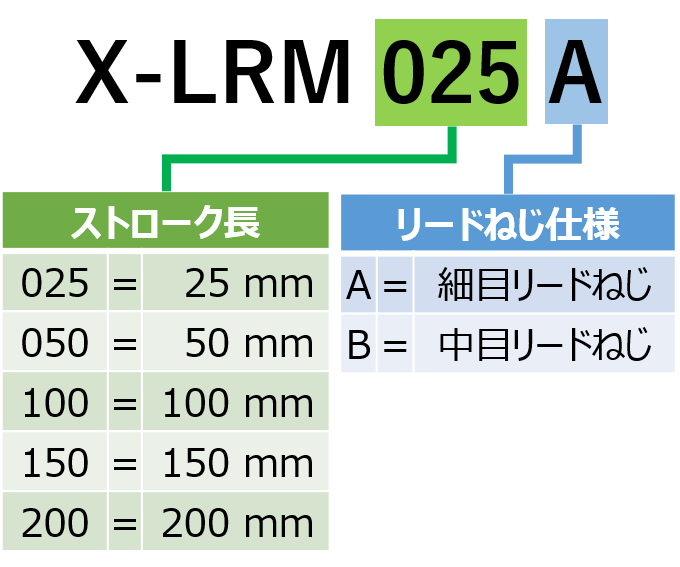

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LSQ075A-E01C-Datasheet | 概要 | 25 mm 移動 | 高解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ075B-E01C-Datasheet | 概要 | 25 mm 移動 | 中解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ075D-E01C-Datasheet | 概要 | 50 mm 移動 | 高解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ150A-E01C-Datasheet | 概要 | 50 mm 移動 | 中解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ150B-E01C-Datasheet | 概要 | 100 mm 移動 | 高解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ150D-E01C-Datasheet | 概要 | 100 mm 移動 | 中解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ300A-E01C-Datasheet | 概要 | 150 mm 移動 | 高解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ300B-E01C-Datasheet | 概要 | 150 mm 移動 | 中解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ300D-E01C-Datasheet | 概要 | 200 mm 移動 | 高解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LSQ450A-E01-Datasheet | 概要 | 200 mm 移動 | 中解像度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データ ケーブル、2 フィート (0.6 m)、メス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、両端が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データ ケーブル、2 フィート (0.6 m)、オス側が直角、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データ ケーブル、15 フィート (4.5 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データ ケーブル、25 フィート (7.6 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | A シリーズ / T シリーズから X シリーズへのアダプタケーブル | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB104 | 概要 | 90度アングルブラケット（大型、メートル規格） | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | LRMおよびLSM用 メートル規格トップアダプタープレート | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP132 | 概要 | LRMトッププレート（3mm） | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V30 | 概要 | 電源、24 V 3.0 A | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
