X-LDA-AEZシリーズ 高精度垂直ステージ（コントローラー内蔵）
X-LDA-AEZシリーズ 高精度垂直ステージ（コントローラー内蔵）
• 最大16 Nのペイロードに対応する、ユーザー調整可能なパッシブ磁気カウンターバランス
• 20 nmの最小増分移動で、高い繰り返し精度（200 nm）と精度（1.5 µm）を実現
• 1 nm分解能のリニアエンコーダによる直接位置測定
• 最大0.7 m/sの速度と最大2.5 gの加速度
• 高い動的性能と信頼性を実現する非接触式鉄心レスリニアモーター
• コントローラー内蔵。他のZaber製品とのデイジーチェーン接続が可能
• 外部ハードウェアとのインターフェース用デジタルI/O
特徴
このシリーズについて
Zaber社のX-LDA-AEZシリーズは、コンピュータ制御の電動ステージで、X-LDA-AEリニアモーターステージの高精度、信頼性、高速性を垂直アプリケーション向けにパッケージ化しています。パッシブ磁気カウンターバランスは最大16Nのペイロードを補正し、停電時の不要な動きを防止します。カウンターバランスの力は、ネジ1本で数秒で微調整できます。
これらのステージは、標準の48V電源のみを必要とするスタンドアロンユニットです。コンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で1つの電源を共有できます。Zaber社の他の製品と同様に、X-LDA-AEZシリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。X-LDA-AEZデバイスには、外部システムとのインターフェース用のデジタル入力1つとデジタル出力2つも搭載されています。イベント駆動型トリガー システムにより、I/O、時間、または動きの刺激に基づいてデバイスをスタンドアロン操作用にプログラムできます。
1. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
2. デイジーチェーン接続された追加ユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
3. インデックスノブにより、手動制御が容易になります。ノブを使用することで、20nmまでの一貫したステップ制御を容易に実現できます。
4. パッシブ磁気カウンターバランスは、最大16Nのペイロードを補正します。カウンターバランス力は数秒で微調整できます。
5. サーボチューニングパラメータは、当社の無料ソフトウェアを使用して、あらゆるペイロード質量に合わせて自動的に最適化されます。パラメータはオンザフライで調整可能です。
6. X-LDA-AEZステージは、極めて高い信頼性を実現するように設計されています。可動ケーブルが一切ない構造と、非接触式ドライブおよびエンコーダを組み合わせることで、非常に堅牢なシステムを実現します。
7. 1nm分解能のリニアエンコーダが中央に搭載され、最適な精度と再現性を実現します。
8. 超滑らかなクロスローラーベアリングにより、長寿命と優れたピッチング、ロール、ヨー特性を実現します。
9. 中央に搭載された鉄心レスリニアモーターは、優れた動的性能を提供し、メンテナンスフリーです。
10. 外部システムとのインターフェースとして、デジタル入力1つとデジタル出力2つを備えています。
簡単なセットアップ
Zaber のデバイスはデイジー チェーンを通じてデータと電力の両方を共有できるため、ケーブル配線が削減され、セットアップが 1、2、3 と簡単になります。
- Zaber デバイスを USB または RS-232 ポート経由でコンピューターに接続します。
- Zaber デバイスに電源を接続します。
- Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
デイジー チェーン接続の詳細については、当社の技術記事「データと電源のデイジー チェーン接続によるケーブル接続の削減」をお読みください。また、システムに必要なアクセサリを判断するには、当社の接続ガイド ツールをお試しください。
デバイスのセットアップに関する追加情報については、スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースを含むサポートページをご覧ください。
閉じる
仕様
内蔵コントローラ
- 〇
精度（一方向）
- 1.5 µm (0.000059")
繰り返し精度
- < 0.2 µm (< 0.000008")
最小インクリメンタル移動量
- 20 nm
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニア式直交エンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 16 N (3.6 lb)
最大連続推力
- 6 N (1.3 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式4ピンM8
最大中心荷重
- 100 N (22.4 lb)
最大モーメント (ピッチ)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ロール)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ヨー)
- 500 N⋅cm (708.1 oz⋅in)
ガイドタイプ
- クロスローラーベアリング
水平振れ
- < 4 µm (< 0.000157")
標準安定速度
- 1.0 kgのペイロードで100 mm/sの速度で± 0.33%
ピッチ
- 0.006° (0.105 mrad)
ロール
- 0.005° (0.087 mrad)
ヨー
- 0.005° (0.087 mrad)
カウンターバランスタイプ
- 磁気式
電源
- 48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 3000 mA
モータータイプ
- 可動マグネットトラックリニアモーター
リミットまたはホームセンシング
- 光学インデックスマーク
手動制御
- プッシュスイッチ付き手動制御インデックスノブ
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M6 ネジ穴
移動質量
- 0.43 kg (0.946 lbs)
デジタル入力
- 1
デジタル出力
- 2
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

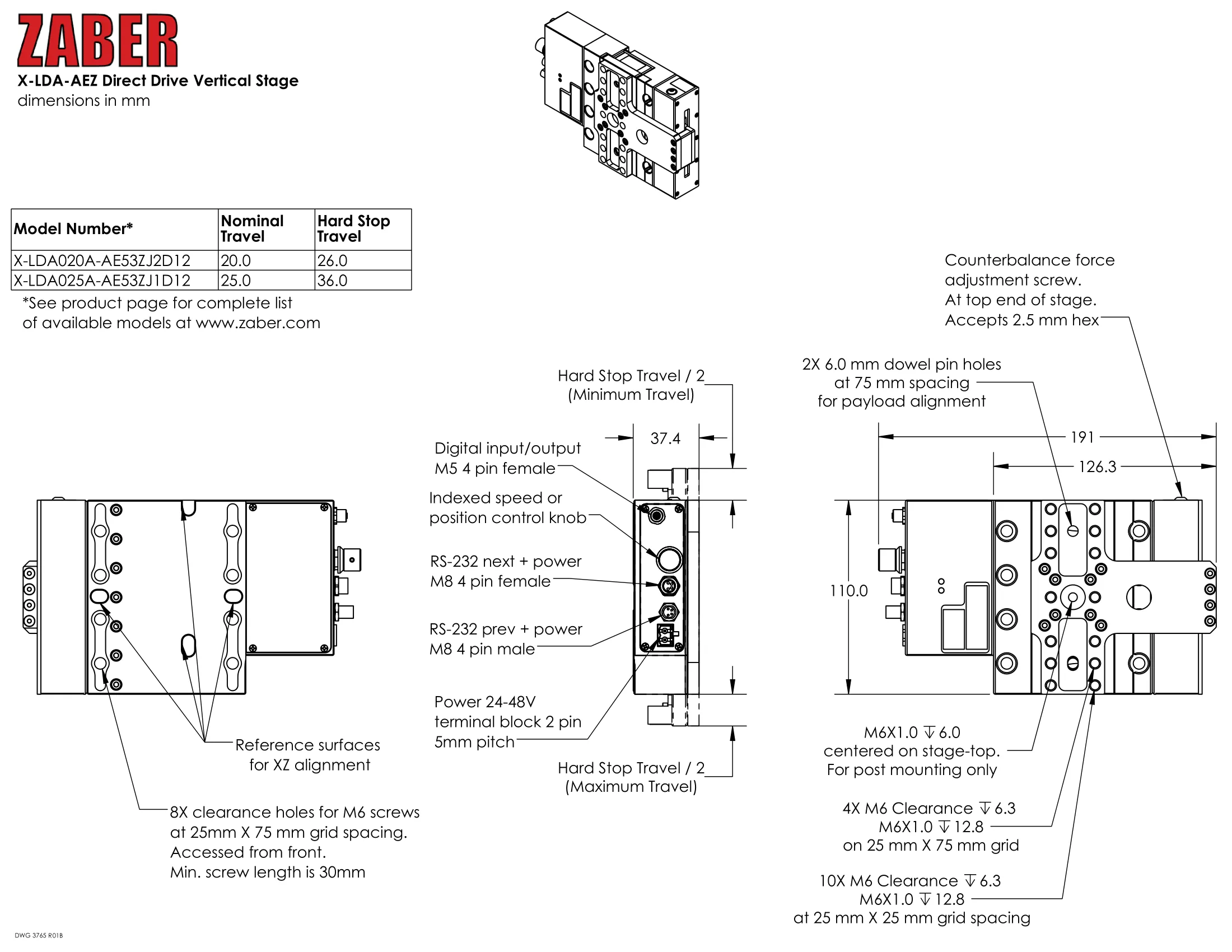

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
Specifications

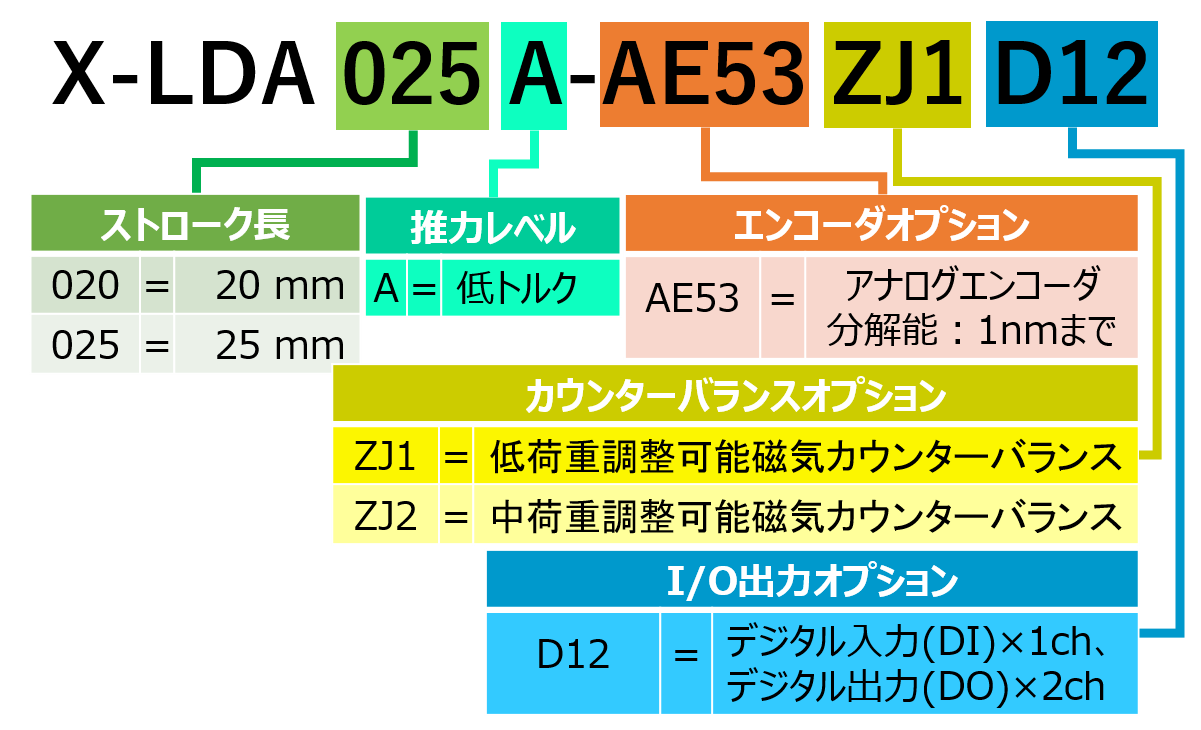

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LDA020A-AE53ZJ2D12-Datasheet.pdf | 概要 | 20 mm トラベル | 中荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LDA025A-AE53ZJ1D12-Datasheet.pdf | 概要 | 25 mm トラベル | 低荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
