LDA-AEZシリーズ 高精度垂直ステージ
LDA-AEZシリーズ 高精度垂直ステージ
• 最大16 Nのペイロードに対応する、ユーザー調整可能なパッシブ磁気カウンターバランス
• 高い繰り返し精度（200 nm）と精度（1.5 µm）、最小移動量12 nm
• 1 nm分解能のリニアエンコーダによる直接位置測定
• 最大速度0.7 m/s、最大加速度2.5 g
• 高い動的性能と信頼性を実現する非接触式鉄心レスリニアモータ
• 多軸協調動作のためのMCCコントローラとの併用を想定
• AutoDetect機能により、Zaberコントローラが接続された周辺機器の設定を自動的に構成
特徴
このシリーズについて
Zaber社のLDA-AEZシリーズは、LDA-AEリニアモーターステージの高速性、精度、信頼性をパッケージにまとめた垂直アプリケーション向け電動ステージです。パッシブ磁気カウンターバランスは最大16Nのペイロードを補正し、停電時の不要な動きを防止します。カウンターバランスの力は、ネジ1本で数秒で微調整できます。
これらのステージは、X-MCCコントローラに1本のケーブルで直接接続できるように設計されています。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラはLDA-AEを自動的に検出し、設定を行います。
1. パッシブ磁気カウンターバランスは最大16Nのペイロードを補正します。カウンターバランス力は数秒で微調整可能です。
2. AutoDetect機能付きパネルマウントDB26により、LDA-AEZはX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
3. サーボチューニングパラメータは、当社の無料ソフトウェアを使用して、あらゆるペイロード質量に合わせて自動的に最適化されます。パラメータはオンザフライで調整可能です。
4. LDA-AEZステージは極めて高い信頼性を実現するように設計されています。可動ケーブルがないため、非接触駆動とエンコーダを組み合わせることで、非常に堅牢なシステムを実現します。
5. 1nm分解能のリニアエンコーダを中央に配置し、最適な精度と再現性を実現します。
6. 非常に滑らかなクロスローラーベアリングは、長寿命と優れたピッチ、ロール、ヨー特性を実現します。
7. 中央に配置されたコアレスリニアモーターは、優れた動的性能を提供し、メンテナンスフリーです。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
精度（一方向）
- 1.5 µm (0.000059")
繰り返し精度
- < 0.2 µm (< 0.000008")
最小インクリメンタル移動量
- 12 nm
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニアアナログエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 16 N (3.6 lb)
最大連続推力
- 6 N (1.3 lb)
最大中心荷重
- 100 N (22.4 lb)
最大モーメント (ピッチ)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ロール)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ヨー)
- 500 N⋅cm (708.1 oz⋅in)
ガイドタイプ
- クロスローラーベアリング
水平振れ
- < 4 µm (< 0.000157")
ピッチ
- 0.006° (0.105 mrad)
ロール
- 0.005° (0.087 mrad)
ヨー
- 0.005° (0.087 mrad)
回転剛性(ピッチ)
- 500 N⋅m/° (35 µrad/N⋅m)
回転剛性(ロール)
- 500 N⋅m/° (35 µrad/N⋅m)
回転剛性(ヨー)
- 400 N⋅m/° (44 µrad/N⋅m)
カウンターバランスタイプ
- 磁気式
モータータイプ
- 可動マグネットトラックリニアモーター
モーター定格電流
- 1800 mA/相
力定数
- 3.7 N/A (0.8 lbs/A)
モーター巻線抵抗
- 2.3 Ω/相
インダクタンス
- 0.09 mH/相
モーター接続
- D-sub 26ピン
リミットまたはホームセンシング
- 光学インデックスマーク
動作軸
- 1
取り付けインターフェース
- M6 ネジ穴
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

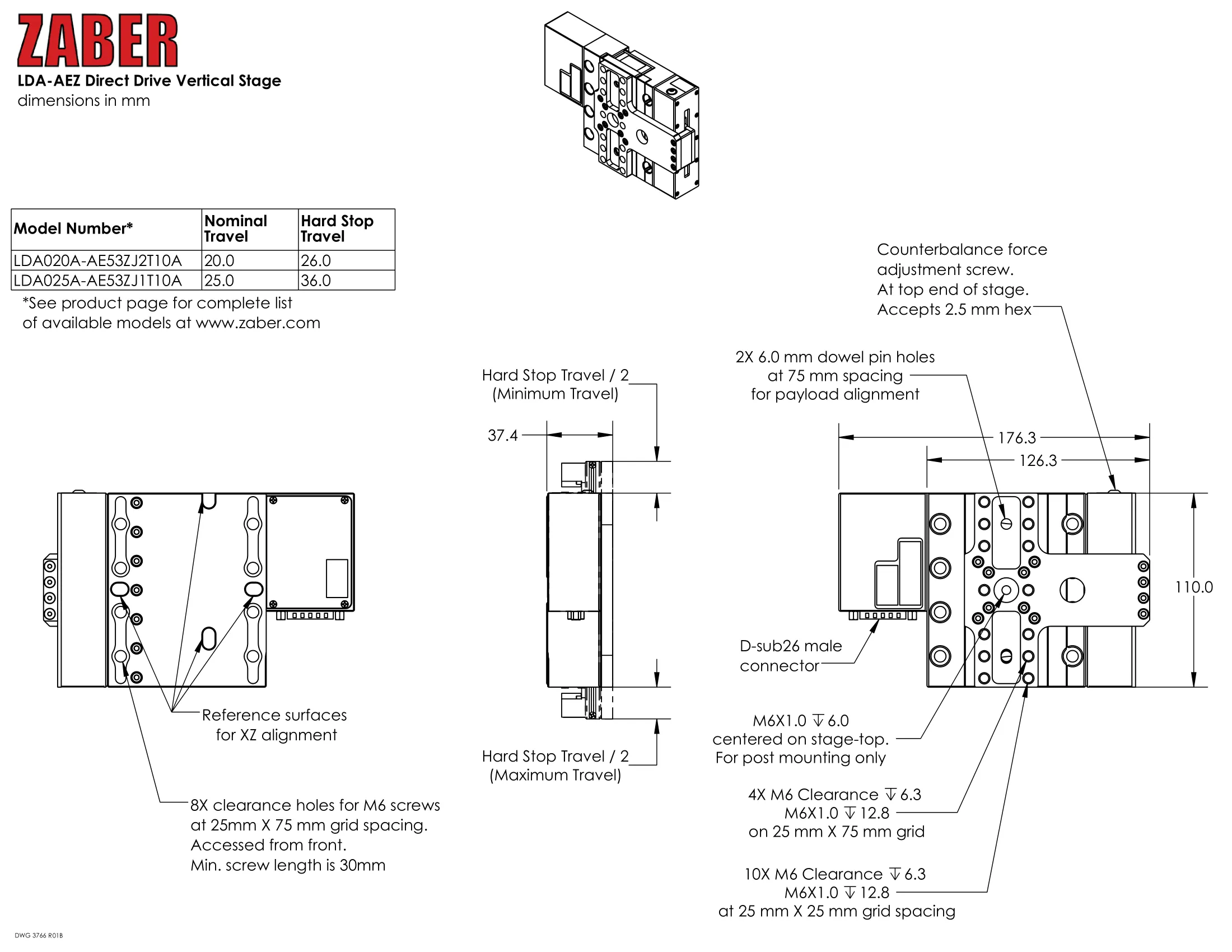

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

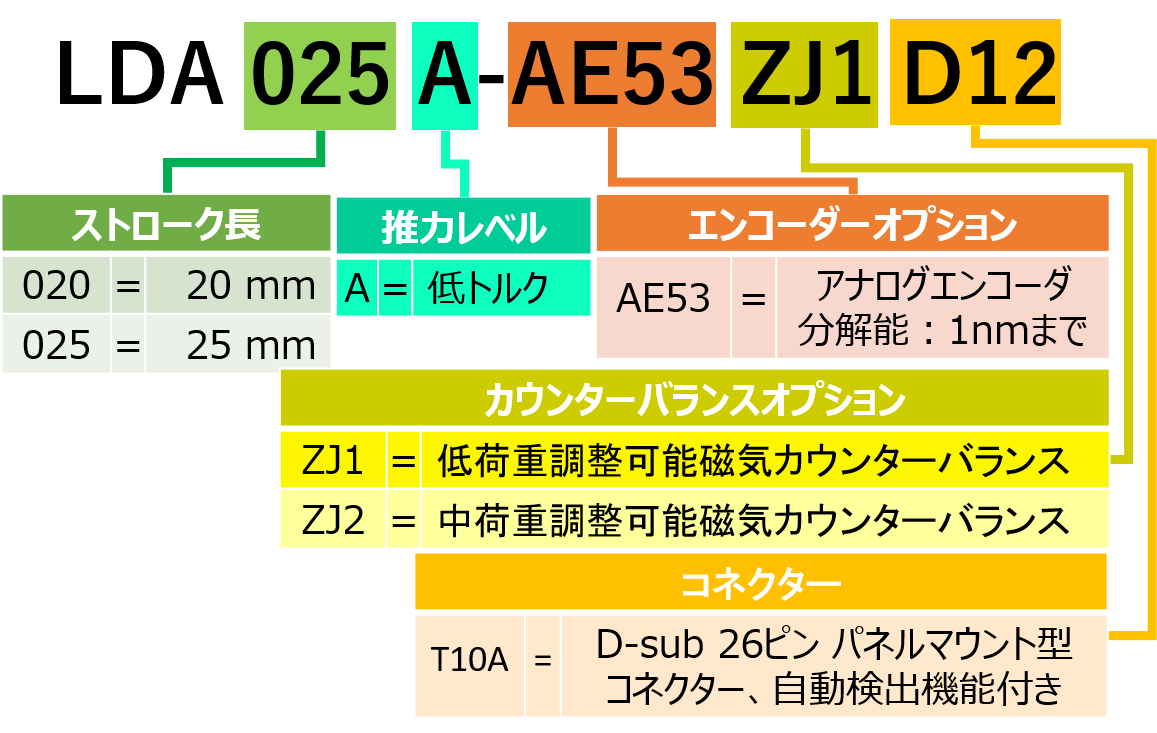

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | LDA020A-AE53ZJ2T10A-Datasheet.pdf | 概要 | 20 mm トラベル | 中荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDA025A-AE53ZJ1T10A-Datasheet.pdf | 概要 | 25 mm トラベル | 低荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC10 | 概要 | モーター延長ケーブル、1.5m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L060 | 概要 | モーター延長ケーブル、0.6m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L300 | 概要 | モーター延長ケーブル、3.0m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L450 | 概要 | モーター延長ケーブル、4.5m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB151 | 概要 | 90度アングルブラケット、メートル規格 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP257 | 概要 | アダプタープレート、M6グリッドからメートル法への取り付け | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
