LDM-AEZ 超精密垂直ステージ
LDM-AEZ 超精密垂直ステージ
• 最大55 Nのペイロードに対応する、ユーザー調整可能なパッシブ磁気カウンターバランス
• 8 nmの最小増分移動で、高い繰り返し精度（80 nm）と精度（1 µm）を実現
• 1 nm分解能のリニアエンコーダによる直接位置測定
• 最大0.8 m/sの速度と最大1.6 gの加速度
• 高い動的性能と信頼性を実現する非接触式鉄心レスリニアモータ
• 多軸協調動作のためのMCCコントローラとの併用を前提に設計
• AutoDetect機能により、Zaberコントローラは接続された周辺機器の設定を自動的に構成します
特徴
このシリーズについて
Zaber社のLDM-AEZシリーズは、LDM-AEリニアモーターステージの高精度、信頼性、高速性をパッケージにまとめた垂直アプリケーション向け電動ステージです。パッシブ磁気カウンターバランスは最大55Nのペイロードを補正し、停電時の不要な動きを防止します。カウンターバランスの力は、ネジ1本で数秒で微調整できます。
これらのステージは、X-MCCコントローラに1本のケーブルで直接接続できるように設計されています。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラはLDM-AEを自動的に検出し、設定を行います。
1. 自動検出機能付きパネルマウントDB26により、LDM-AEZはX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
2. パッシブ磁気カウンターバランスは最大55Nのペイロードを補正します。カウンターバランス力は数秒で微調整できます。
3. サーボチューニングパラメータは、当社の無料ソフトウェアを使用して、あらゆるペイロード質量に合わせて自動的に最適化されます。パラメータはオンザフライで調整可能です。
4. LDM-AEZステージは、極めて高い信頼性を実現するように設計されています。可動ケーブルが一切ないシステムと、非接触駆動部およびエンコーダを組み合わせることで、非常に堅牢なシステムを実現します。
5. 分解能1nmのリニアエンコーダを中央に搭載し、最適な精度と再現性を実現します。
6. 超滑らかなクロスローラーベアリングは、長寿命と優れたピッチ、ロール、ヨー特性を実現します。
7. 側面に搭載されたコアレスリニアモーターは、優れた動的性能を提供するとともに、ステージのエンコーダスケールから熱を遠ざけることで再現性を向上させます。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC(48V)
自動検出
- 〇
精度（一方向）
- 1 µm (0.000039")
繰り返し精度
- < 0.08 µm (< 0.000003")
最小インクリメンタル移動量
- 8 nm
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニアアナログエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 90 N (20.2 lb)
最大連続推力
- 25 N (5.6 lb)
最大モーメント (ピッチ)
- 1200 N·cm (1699.3 oz·in)
最大モーメント (ロール)
- 1200 N·cm (1699.3 oz·in)
最大モーメント (ヨー)
- 1200 N·cm (1699.3 oz·in)
ガイドタイプ
- クロスローラーベアリング
水平振れ
- < 4 µm (< 0.000157")
ピッチ
- 0.003° (0.052 mrad)
ロール
- 0.002° (0.035 mrad)
ヨー
- 0.002° (0.035 mrad)
カウンターバランス
- 磁気式
モータータイプ
- 可動マグネットトラックリニアモーター
モーター定格電流
- 2400 mA/相
力定数
- 15.8 N/A (3.5 lbs/A)
モーター巻線抵抗
- 6.4 ohm/相
インダクタンス
- 1.24 mH/相
モーター接続
- D-Sub 26ピン
リミットまたはホームセンシング
- 光学インデックスマーク
動作軸
- 1
取り付けインターフェース
- M6 ネジ穴
移動質量
- 2.32 kg (5.104 lbs)
動作温度範囲
- 0～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

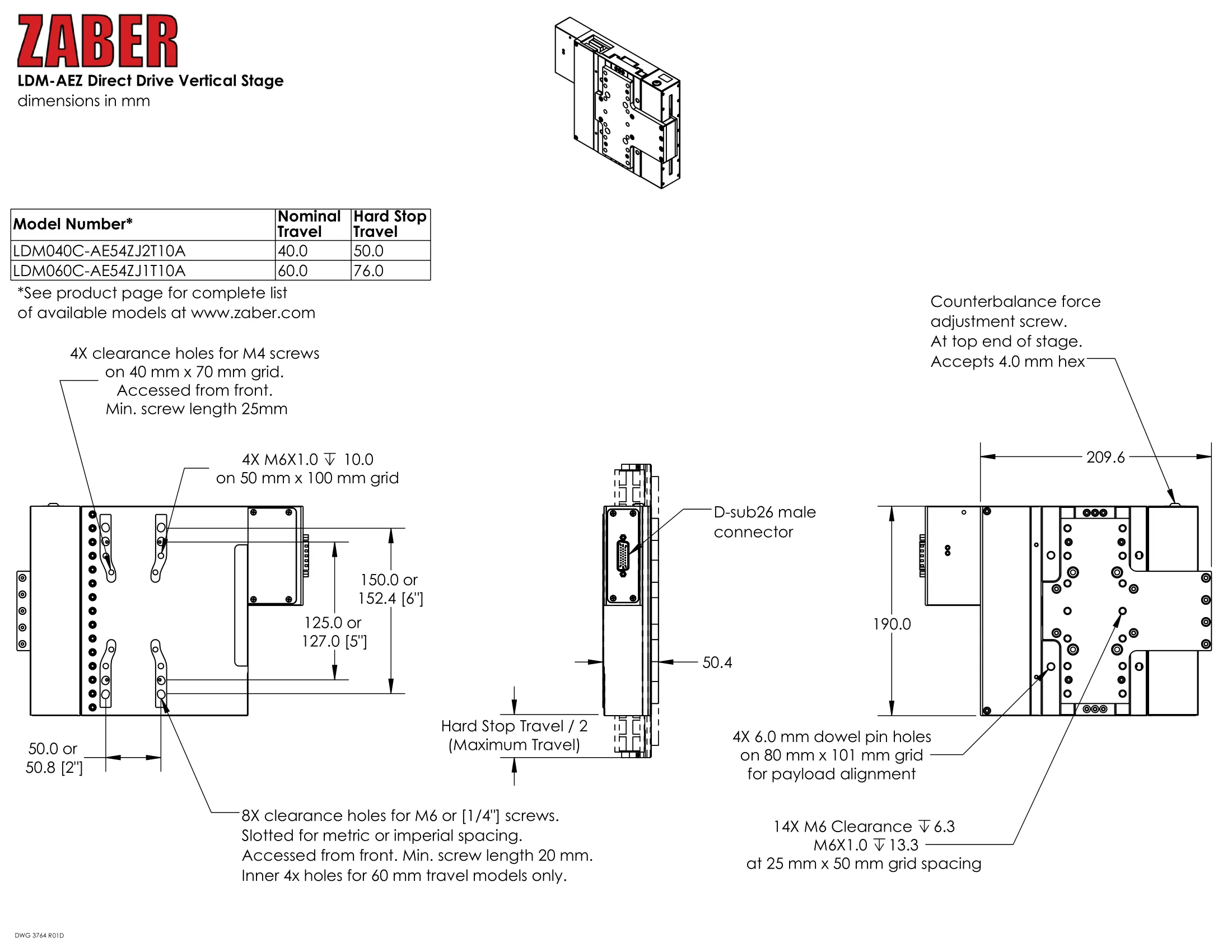

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

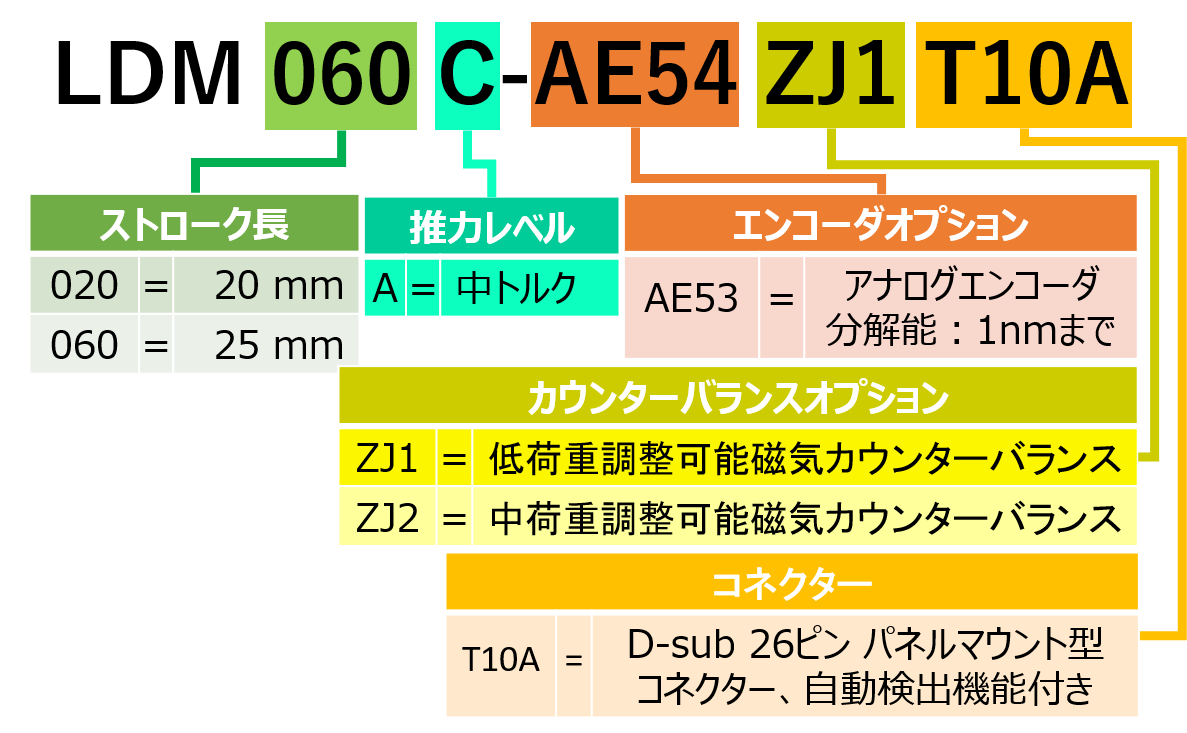

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | LDM040C-AE54ZJ2T10A-Datasheet.pdf | 概要 | 40 mm トラベル | 中荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDM060C-AE54ZJ1T10A-Datasheet.pdf | 概要 | 60 mm トラベル | 低荷重調整式カウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
