DMA-AEZシリーズ コントローラとリニアエンコーダを内蔵したダイレクトドライブ式リニアステージ
DMA-AEZシリーズ コントローラとリニアエンコーダを内蔵したダイレクトドライブ式リニアステージ
• 最大1 kgのペイロードに対応する、ユーザー調整可能なパッシブ磁気カウンターバランス
• 高い繰り返し精度（50 nm）、最小移動量10 nm
• 1 nm分解能のリニアエンコーダによる直接位置測定
• 高精度、高ダイナミック性能、高信頼性を実現する非接触ダイレクトドライブモーター
• 多軸協調動作のためのMCCコントローラとの併用を想定して設計
• AutoDetect機能により、Zaberコントローラが接続された周辺機器の設定を自動的に構成
特徴
本シリーズについて
Zaber社のX-DMA-AEZシリーズは、DMA-AEステージの高速性、高精度、高信頼性を継承しつつ、垂直用途向けに特別に設計された磁気カウンターバランスを内蔵したダイレクトドライブ式リニアステージです。高分解能リニアエンコーダにより、50nm以下の繰り返し精度と10nmまでの安定したステップ動作を実現します。低摩擦・高剛性のクロスローラーベアリングは、高速なステップ動作とセトタイムを可能にし、アンチクリープベアリングケージは、垂直動作時や高加速度動作時のケージクリープを抑制します。駆動部とエンコーダは非接触式で、可動ケーブルがないため、非常に堅牢なシステムとなっています。
ステージに直接内蔵されたパッシブ式摩擦レス磁気カウンターバランスは、最大1kgのペイロードを補償し、電源喪失時の不要な動きを防止します。カウンターバランスの力は、1本のネジで数秒で微調整できます。
ステージは、1本のケーブルで当社のMCCコントローラに直接接続できるように設計されています。AutoDetect機能により、セットアップも簡単です。接続が完了すると、コントローラはDMA-AEZを自動的に検出して設定します。
1. パネルマウント型DB26コネクタ（AutoDetect機能付き）により、DMA-AEZはMCCファミリーコントローラに簡単に接続でき、ユーザーによる追加操作なしですぐに使用できます。
2. パッシブ磁気カウンターバランスにより、最大1kgのペイロードを補正します。カウンターバランス力は数秒で微調整可能です。
3. MCCファミリーコントローラと組み合わせることで、無料ソフトウェアを使用して、あらゆるペイロード質量に合わせてサーボチューニングパラメータを自動的に最適化できます。パラメータはリアルタイムで調整可能です。
4. DMA-AEZステージは、極めて高い信頼性を実現するように設計されています。可動ケーブルがなく、非接触駆動とエンコーダを採用することで、非常に堅牢なシステムを実現しています。
5. 超滑らかなクロスローラーベアリングとアンチクリープベアリングケージにより、長寿命と高剛性を実現しています。
6. ダイレクトドライブ方式のボイスコイルモーターは、優れた動的性能を発揮し、メンテナンスフリーです。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V)
自動検出
- 〇
移動範囲
- 10 mm (0.394")
精度（一方向）
- 8 µm (0.000315")
繰り返し精度
- < 0.05 µm (< 0.000002")
最小インクリメンタル移動量
- 10 nm
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニアアナログエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 15 N (3.4 lb)
最大連続推力
- 5 N (1.1 lb)
カウンターバランスタイプ
- 磁気式
カウンターバランスペイロード範囲
- 2.5-10 N (0.6-2.2 lb)
モータータイプ
- ムービングマグネットボイスコイル
力定数
- 2.23 N/A (0.5 lbs/A)
モーター接続
- D-sub 26
ガイドタイプ
- アンチクリープクロスローラーベアリング
リミットまたはホームセンシング
- 光学インデックスマーク
動作軸
- 1
取り付けインターフェース
- M3とM6 ネジ穴
可動質量
- 0.18 kg (0.396 lbs)
動作温度範囲
- 0 ～ 50 °C
真空対応
- ×
標準移動・整定時間（100 nm移動、< 15 nm、250 g負荷）
- < 15 ms
標準移動・整定時間（250 nm移動、< 15 nm、250 g負荷）
- < 15 ms
重量
- 0.52 kg (1.146 lb)
閉じる
テクニカルサポート&図面ファイル
DLデータシート
2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

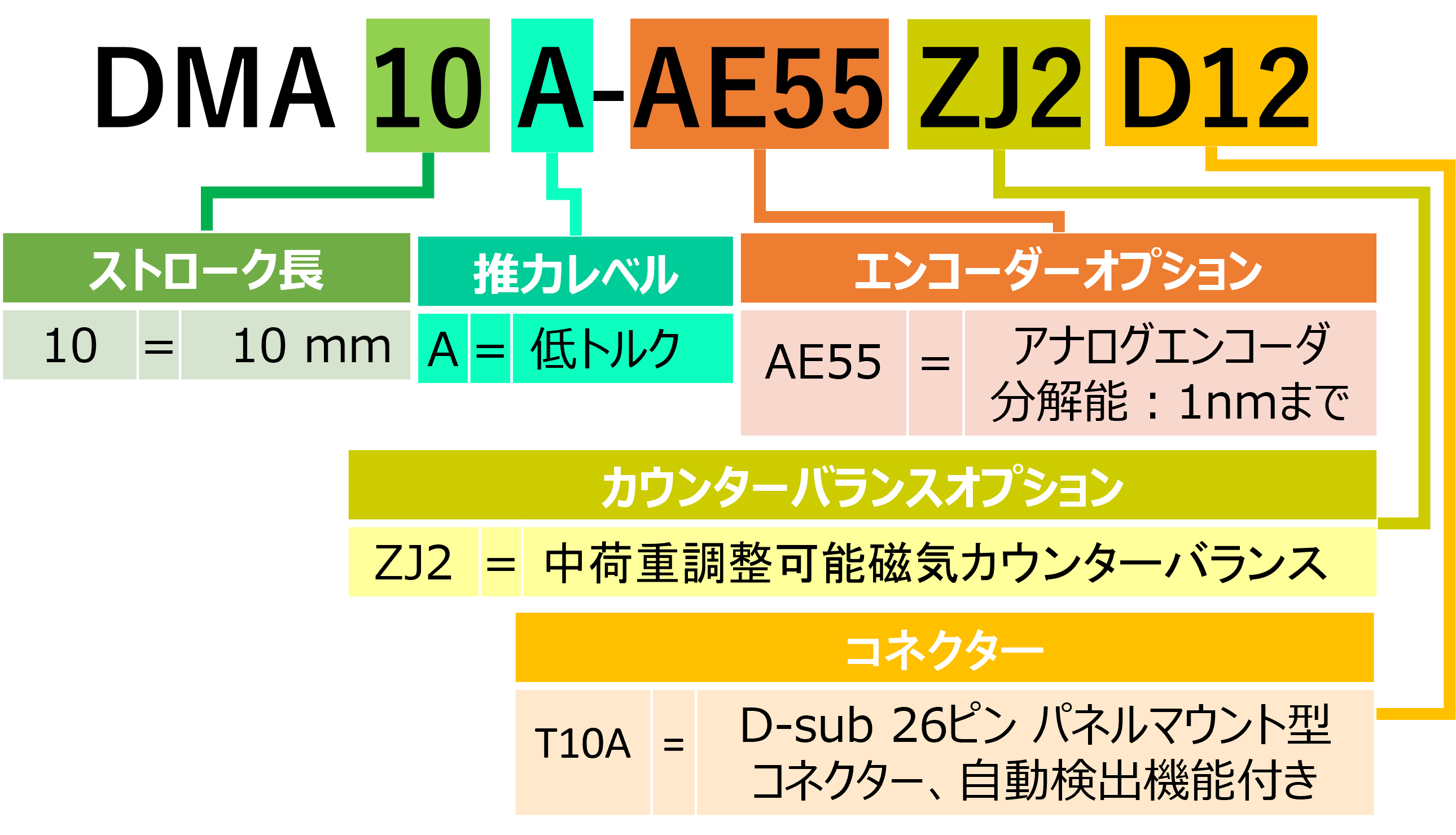

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | DMA10A-AE55ZJ2T10A-Datasheet.pdf | 概要 | ダイレクトドライブ垂直ステージ | トラベル10mm | 中程度の力調整が可能なカウンターバランス | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC10 | 概要 | モーター延長ケーブル、1.5m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L060 | 概要 | モーター延長ケーブル、0.6m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L300 | 概要 | モーター延長ケーブル、3.0m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L450 | 概要 | モーター延長ケーブル、4.5m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
