RSW-V1シリーズ 低真空電動回転ステージ
RSW-V1シリーズ 低真空電動回転ステージ
• 最大速度100 °/s、最大トルク100 N⋅cm
• 耐荷重20 kg
• ウォームギア駆動で連続回転
• これらのユニットを制御するために必要なフィードスルーワイヤはわずか7本
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用できる設計
特徴
このシリーズについて
真空システムの基礎知識と、アプリケーションの要件をまとめる際に考慮すべき事項の詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。Zaber社のRSW-V1シリーズは、低真空対応のコンピュータ制御式電動回転ステージで、コントローラを内蔵しています。
RSW-V1は、真空対応材料を使用することで、ガス放出を最小限に抑え、ポンプダウン時間を短縮します。Zaber社の他の製品と同様に、RSW-V1シリーズはセットアップと操作が非常に容易です。
これらのステージは、X-MCCシリーズステッピングモーターコントローラとプラグアンドプレイで使用できるよう、D-sub 15ピンオスコネクタで配線されています。真空中ではフライングリード線をコネクタから切断し、真空外で配線を合わせるだけで簡単に接続できます。便利なキットには、無料のソフトウェアと、開梱してすぐにステージを動作させるために必要なすべてのアクセサリが含まれています。
1. これらのユニットを制御するために必要なフィードスルー配線はわずか7本です。
2. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
3. 低真空対応ステッピングモーターの定格は10-3 Torrです。
4. 革新的な設計により、優れた速度と負荷能力を実現。最大100度/秒の速度と20kgの負荷に対応します。
5. ステージ上部は、メトリックM6ネジ穴とUNC #8-32ネジ穴に対応。センターレンズホルダーは1インチおよび25mmの光学素子に対応します。
6. 底面と両側面にネジ穴があり、柔軟な取り付けオプションを提供します。他のZaberステージに直接取り付けることができます。
簡単なセットアップ
簡単セットアップ
わずか4本のフィードスルーワイヤで複数のデバイスを制御・給電
1. コンピューターと真空チャンバーの間にデータケーブルと電源ケーブルを接続します。
2. コントローラー内蔵デバイスは、4本のフィードスルーワイヤ*を介して真空チャンバー内で電力とデータを受信します。
3. Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
* Xシリーズデバイスの場合、電源はX-PIBを介して供給されます。Tシリーズデバイスの場合、電源供給には5本のフィードスルーワイヤとT-DSUB9-Pが必要です。
真空デバイスのセットアップの詳細については、技術記事「真空アプリケーションにおけるモーションデバイス設計の考慮事項」をご覧ください。
デバイスのセットアップに関する追加情報については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.000234375° (4.091 µrad)
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC (48 V)推奨
自動検出
- ×
動作範囲
- 360°
精度(一方向)
- 0.14° (2.443000 mrad)
繰り返し精度
- < 0.02° (< 0.349 mrad)
バックラッシュ
- < 0.04° (< 0.698 mrad)
最高速度
- 100°/s (17 rpm)
最低速度
- 0.000143°/s (2.496 µrad/s)
速度分解能
- 0.000143°/s (2.496 µrad/s)
エンコーダタイプ
- ×
最大トルク
- 100 N⋅cm (141.6 oz⋅in)
最大中心荷重
- 200 N (44.9 lb)
最大モーメント(横方向)
- 410 N⋅cm (580.6 oz⋅in)
ステージ上部寸法
- 60 mm (2.362")
電源
- 24-48 VDC
電源プラグ
- なし、X-PIB を使用
最大消費電流
- 950 mA
モーター1回転あたりの角度
- 3°
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 1300 mA/相
インダクタンス
- 1mH/相
モーター接続
- D-sub15コネクタ付きテフロン製フライングリード線
デフォルト分解能
- 1/64ステップ
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
手動制御
- ×
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- 低真空（10-3 Torr）
重量
- 0.62kg（1.367lb）
閉じる
テクニカルサポート&図面ファイル
DLデータシート

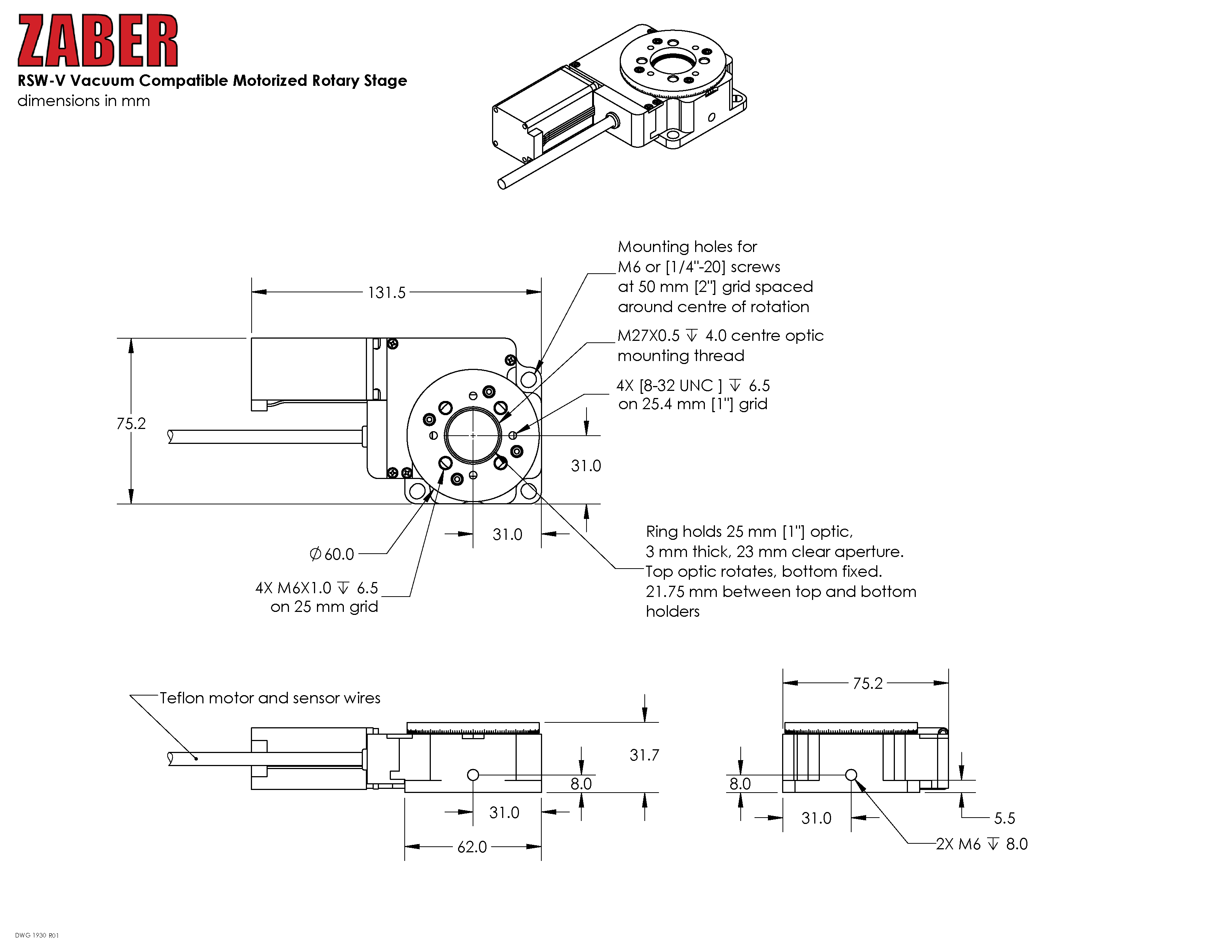

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

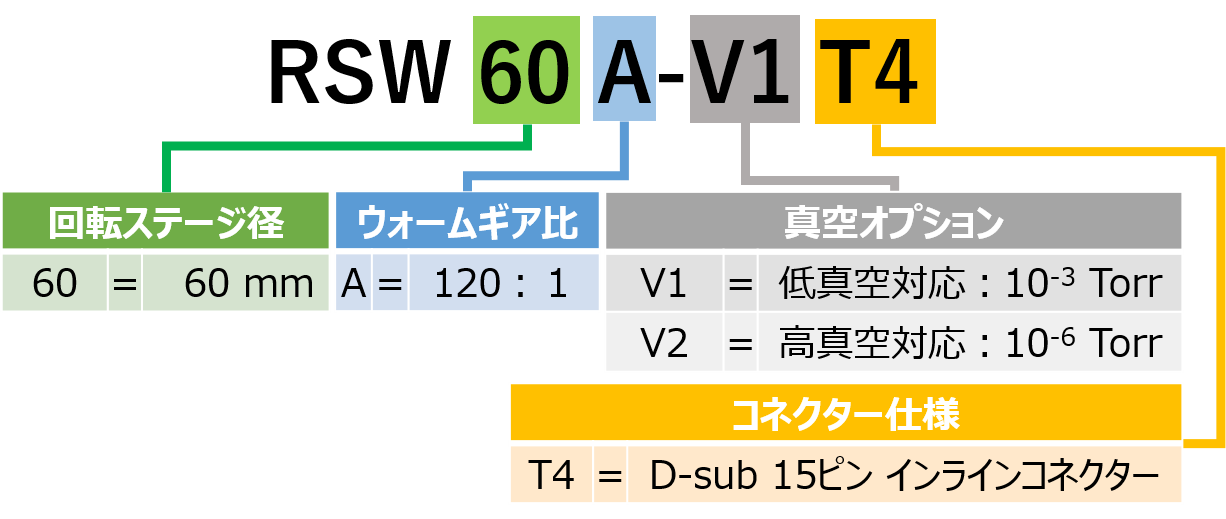

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | RSW60A-V1T4-Datasheet.pdf | 概要 | 360度回転 | 直径60 mm | 高分解能 | 低速 |
リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A 周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
エレクトロニクスとセンサー
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-PIB | 概要 | デイジーチェーンパワーインジェクター、Xシリーズ |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103-V | 概要 | LSM-SV 底部アダプタプレート、真空対応 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101-V | 概要 | ゴニオメータアダプタプレート、真空対応 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
