RSMシリーズ 電動回転ステージ
RSMシリーズ 電動回転ステージ
• 繰り返し精度0.02°
• 全高21mm
• 開口部4mm
• ウォームギア駆動による連続回転
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用できるように設計
• AutoDetect機能により、X-MCCコントローラーは接続された周辺機器に合わせて設定を自動構成します
特徴
このシリーズについて
Zaber社のRSMシリーズ回転ステージは、当社で最もコンパクトなステッピングモータおよびウォームギア駆動デバイスです。自動調整式の脚と取り付けポイントにより、GSMチルトデバイスまたはAP146およびAB147ブラケットを使用して、多軸チルトシステムやジンバルシステムを容易に構築できます。
RSMステージは、当社のX-MCCシリーズユニバーサルモーターコントローラとインターフェースするように設計されています。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラがRSMを自動的に検出し、設定を行います。
1. 1回転あたり200ステップのステッピングモーター。最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
2. インターロック式アライメントシステムにより、ジンバルシステムを容易にセットアップできます。
3. M2（20mmパターン）およびM3（32mmパターン）の取り付け穴を備えています。
4. 自動検出機能付きDB15オス型インラインコネクタにより、RSMをX-MCCシリーズコントローラに簡単に接続でき、ユーザーによる追加入力なしですぐに使用できます。
5. 電源を投入せずに粗動調整できるノブを装備。
簡単なセットアップ
簡単セットアップ
X-MCCコントローラーはAutoDetect機能を搭載しており、周辺機器を自動的に検出して設定します。Zaberのデバイスはデイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップは1、2、3と非常に簡単です。
1. X-MCCコントローラーをコンピューターに接続します。
2. コントローラーを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 0.00046875° (8.181 µrad)
内蔵コントローラ
- ×
推奨コントローラー
- X-MCC (48 V) 推奨
自動検出
- 〇
動作範囲
- 360°
精度（一方向）
- 0.14° (2.443000 mrad)
繰り返し精度
- < 0.02° (< 0.349 mrad)
バックラッシュ
- < 0.04° (< 0.698 mrad)
最高速度
- 120°/s (20 rpm)
最低速度
- 0.000286°/s (4.992 µrad/s)
最高速度
- 0.000286°/s (4.992 µrad/s)
エンコーダタイプ
- ×
最大連続トルク
- 60 N⋅cm (85.0 oz⋅in)
最大中心荷重
- 50 N (11.2 lb)
最大モーメント(横方向)
- 100 N⋅cm (141.6 oz⋅in)
ステージ上部寸法
- 40 mm (1.575")
半径方向誤差動作(ラジアル)
- +/- 10 µm (+/- 0.000394")
軸方向誤差動作(アキシャル)
- < 4 µm (< 0.000157")
傾斜誤差動作(チルト)
- +/- 0.011° (+/- 191.99 µrad)
ベアリング面オフセット
- 11 mm (0.433")
モーター1回転あたりの角度移動量
- 6°
モーター1回転あたりのステップ数
- 200
モータータイプ
- ステッピングモータ（2相）
モーター定格電流
- 600 mA/phase
モーター巻線抵抗
- 6.5 ohms/phase
インダクタンス
- 3.5 mH/phase
モーター接続
- D-sub 15ピン
デフォルト分解能
- 1/64ステップ
モーターフレームサイズ
- NEMA 08
機械駆動システム
- 精密ウォームギア
リミットまたはホームセンシング
- 磁気ホームセンサー
手動
- 〇
取り付けインターフェース
- M2およびM3取り付け穴
動作温度範囲
- 0～50℃
CE 準拠
- 〇
真空対応
- ×
重量
- 0.24 kg (0.529 ポンド)
閉じる
テクニカルサポート&図面ファイル
DLデータシート

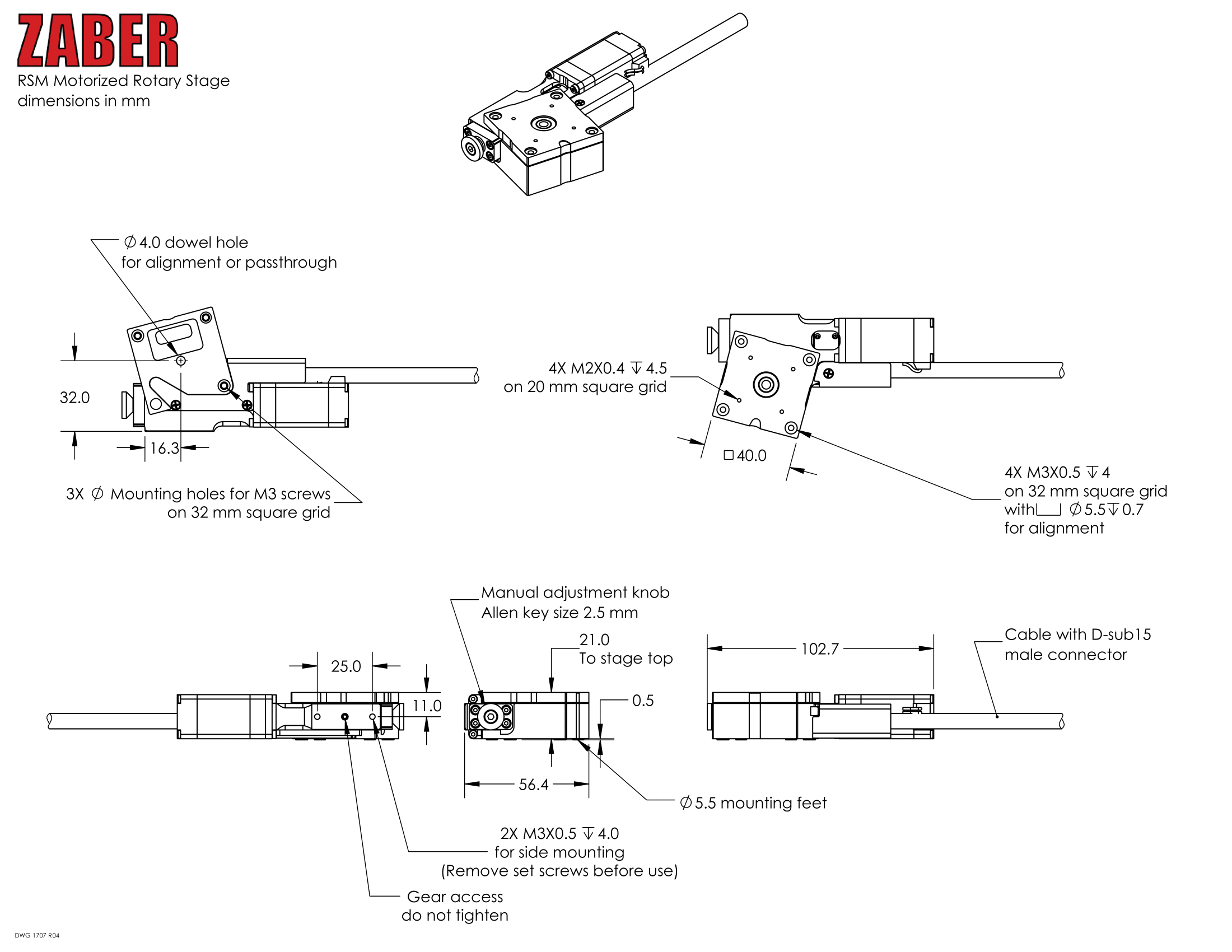

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
マニュアルとガイド
閉じる
Specifications
型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|

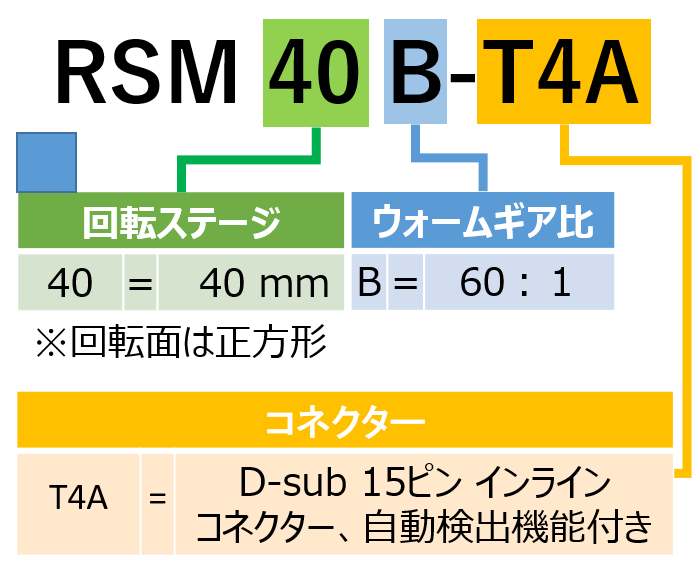

| 型番/スペックシートDL | RSM40x-T4A.step | 概要 | 40 mmステージトップ | 中解像度 | リードタイム | 14-21 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC03 | 概要 | モーター延長ケーブル、1.5 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L060 | 概要 | モーター延長ケーブル、0.6 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC03L300 | 概要 | モーター延長ケーブル、3.0 m、X-MCAシリーズコントローラおよびT3/T4/T3A/T4A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル、1.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル、0.6 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル、3.0 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル、4.5 m、X-MCCシリーズコントローラおよびT3A/T4A/T11A 周辺機器 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュアアングルブラケット（90度） |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP101 | 概要 | X-LSM ボトムアダプタプレート |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP102C | 概要 | X-LRMおよびX-LSM メトリックトップアダプタプレート |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
