M-LSMシリーズ 電動マイクロマニピュレーター
M-LSMシリーズ 電動マイクロマニピュレーター
• 最大速度26mm/s、推力55N
• 調整可能なプローブホルダー
• プローブ角度に沿ったアプローチを可能にする、プログラム可能またはジョイスティックで操作可能な第4仮想軸
• プラグアンドプレイ対応のコントローラーとジョイスティックが付属
• X-MCCシリーズステッピングモーターコントローラーまたは任意の2相ステッピングモーターコントローラーと併用できるように設計
• AutoDetect機能により、X-MCCコントローラーは接続された周辺機器に合わせて設定を自動構成します
特徴
Zaber社のX-LSMシリーズは、高い推力と速度、そしてコンパクトなサイズを誇るコンピュータ制御の電動リニアステージです。標準の24Vまたは48V電源のみで動作するスタンドアロンユニットです。オプションのインデックスノブを使用すれば、コンピュータなしでも多様な操作を手動で簡単に行うことができます。
これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。ユニットには便利なロック付き4ピンM8コネクタが装備されており、ユニット間の安全な接続を実現します。
高さわずか21mmのこれらの小型ステージは、小型プロファイルが求められるアプリケーションに最適です。X-LSMの革新的な設計により、最大104mm/sの速度と最大25kgの荷重を実現しています。Zaberの他の製品と同様に、X-LSMシリーズはプラグアンドプレイ設計で、セットアップと操作が非常に簡単です。XY構成の多軸システムをご検討の場合、これらのステージは優れた顕微鏡ステージとなります。X-JOY3ジョイスティックコントローラを追加すると、単一のインターフェースからX軸とY軸、またはXYZ軸の両方を手動で制御できるだけでなく、顕微鏡ステージの位置をボタン一つで保存・呼び出しできます。
1. オプションのインデックスノブにより、便利な手動制御が可能です。
2. ZaberのXシリーズ製品はすべて、ステッピングモーターコントローラーとモータードライバーを内蔵しています。
3. 1回転あたり200ステップのステッピングモーターを搭載し、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
4. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
5. デイジーチェーン接続された追加ユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで接続できます。電源もチェーン内で共有できます。
6. 移動距離は25～200mmで、カスタム長さもご用意しています。
7. 革新的な設計により、優れた速度と耐荷重性能を実現。最大速度104mm/s、耐荷重25kg。
8. ステージトップは、M4センターマウント付きのM3およびM6ネジ穴に対応しており、取り外してXYプロファイルを低くすることができます。 9. X-LSMステージは、追加のハードウェアなしでXYまたはXYZ構成で組み立てることができます。
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
エンコーダタイプ
- ×
最大連続推力
- 25 N (5.6 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 250 N (56.1 lb)
最大モーメント (ロール)
- 10 N⋅m (7.4 ft⋅lb)
最大モーメント (ピッチ)
- 4 N⋅m (3.0 ft⋅lb)
最大モーメント (ヨー)
- 4 N⋅m (3.0 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
ピッチの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ロールの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
ヨーの剛性
- 150 N⋅m/° (116 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピンネジ端子
最大電流消費量
- 350 mA
モーターステップ数（1回転あたり）
- 200
モータータイプ
- ステッピングモーター(2相)
モーター定格電流
- 600 mA/相
インダクタンス
- 3.5 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 精密リードスクリュー
リミットまたはホームセンシング
- 磁気ホールセンサー
動作軸数
- 1
取り付けインターフェース
- M3 および M6 ネジ穴と M4 ネジ中心穴
ステージ平行度
- < 25 µm (< 0.000984")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

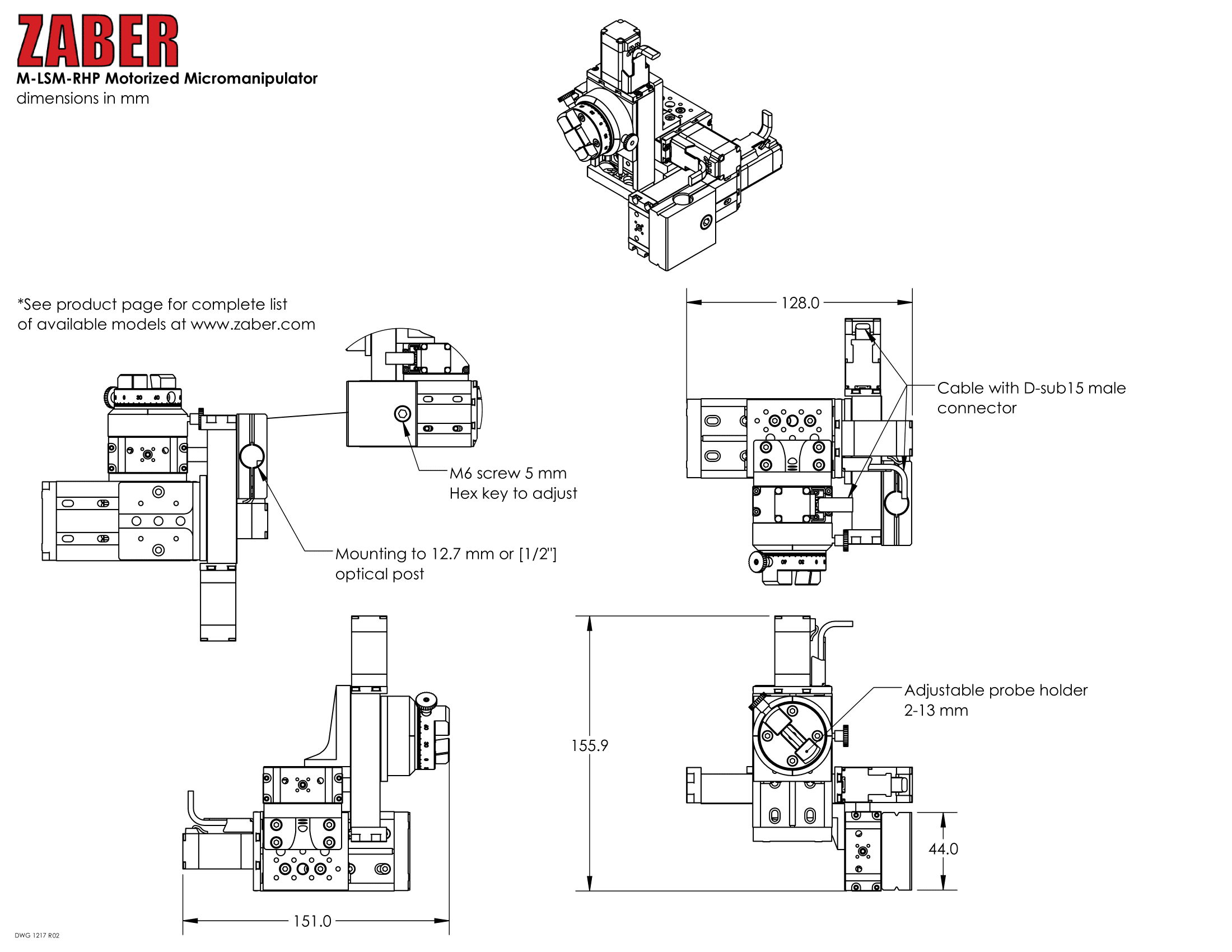

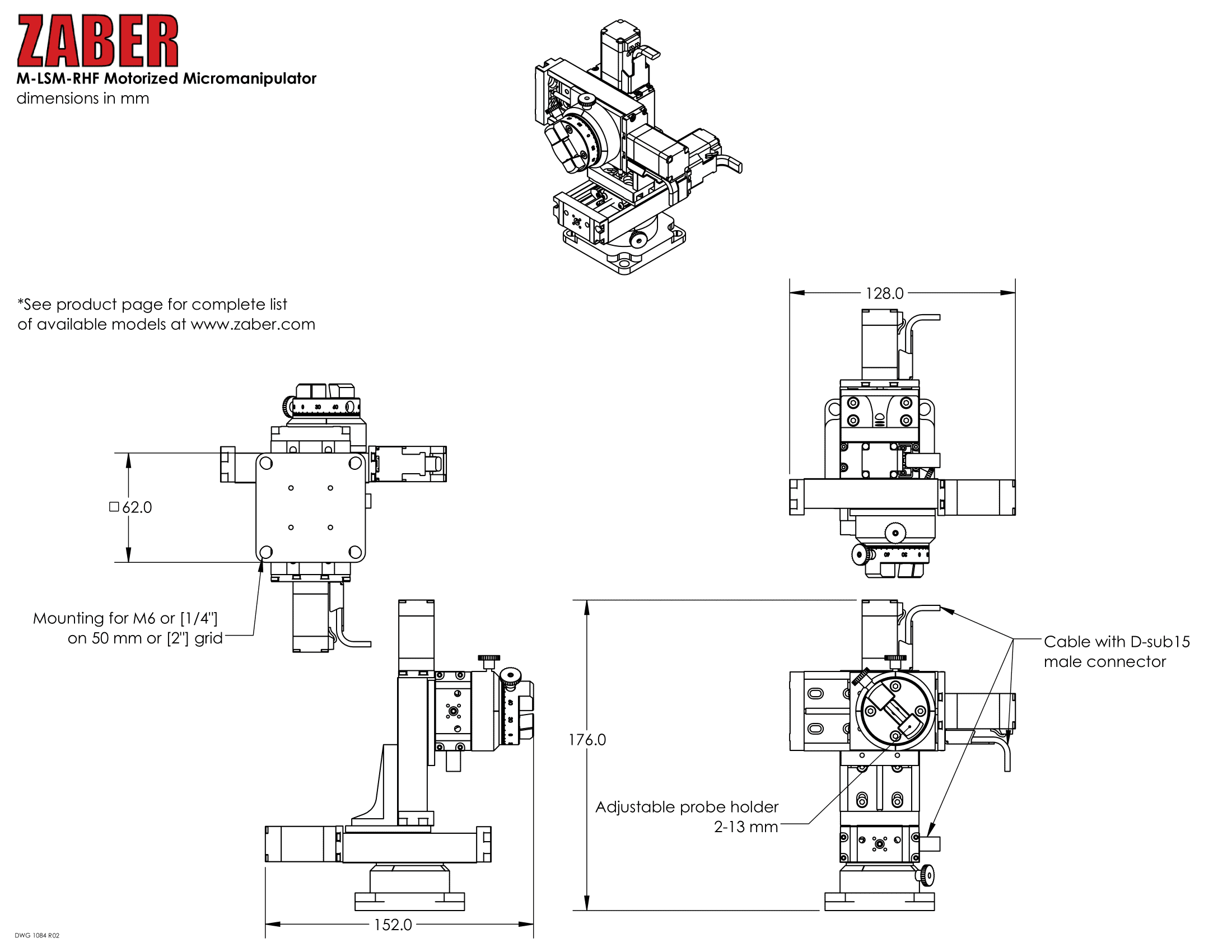

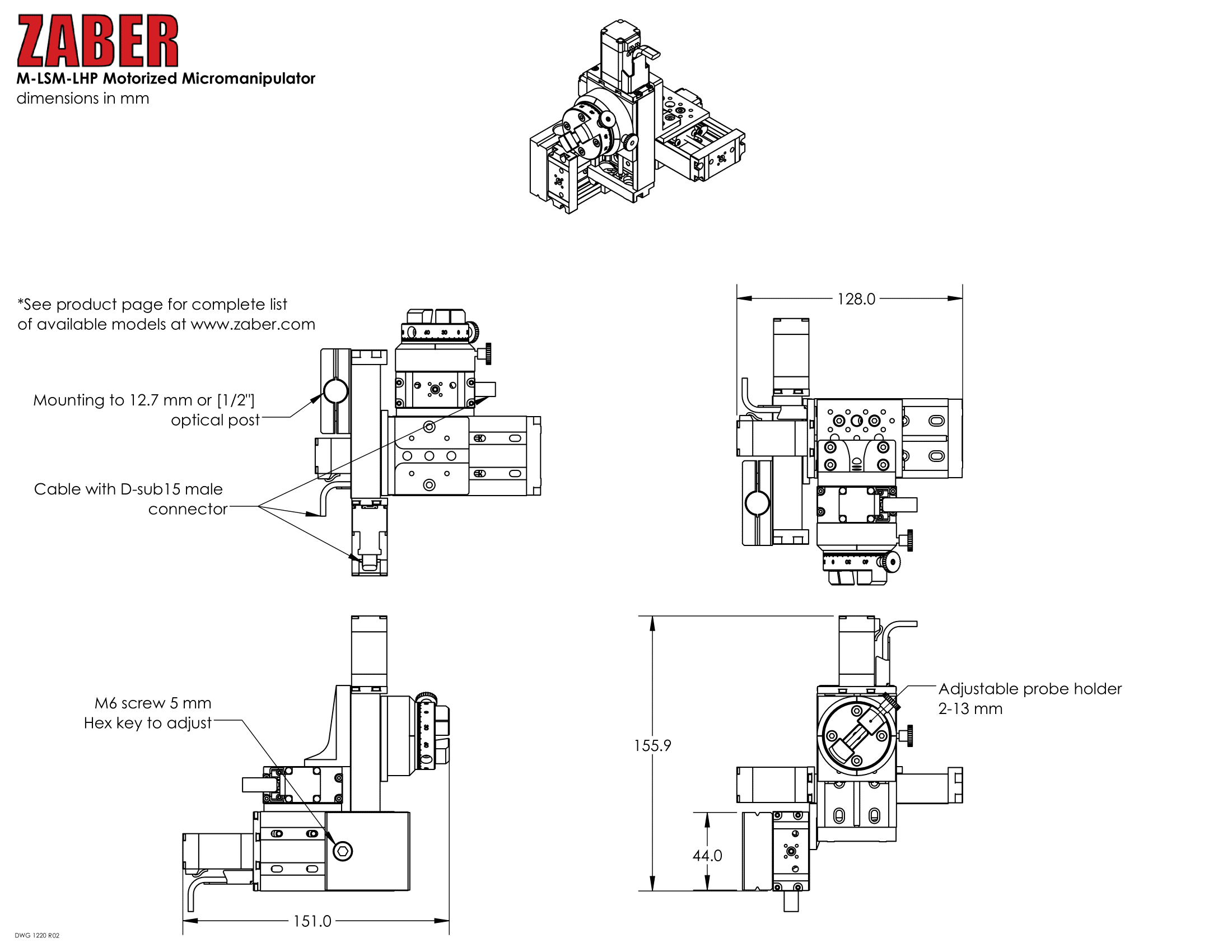

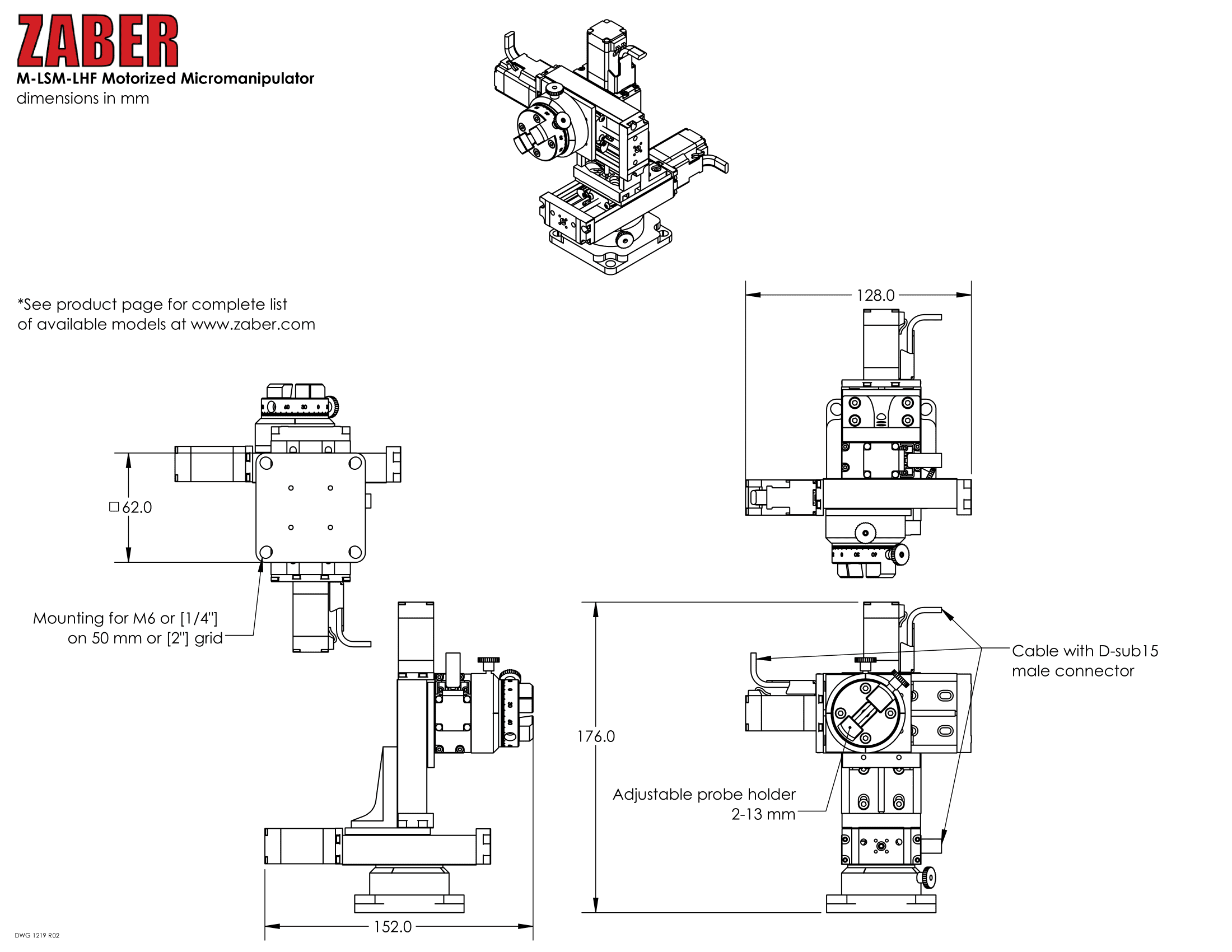

2D図面
-
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

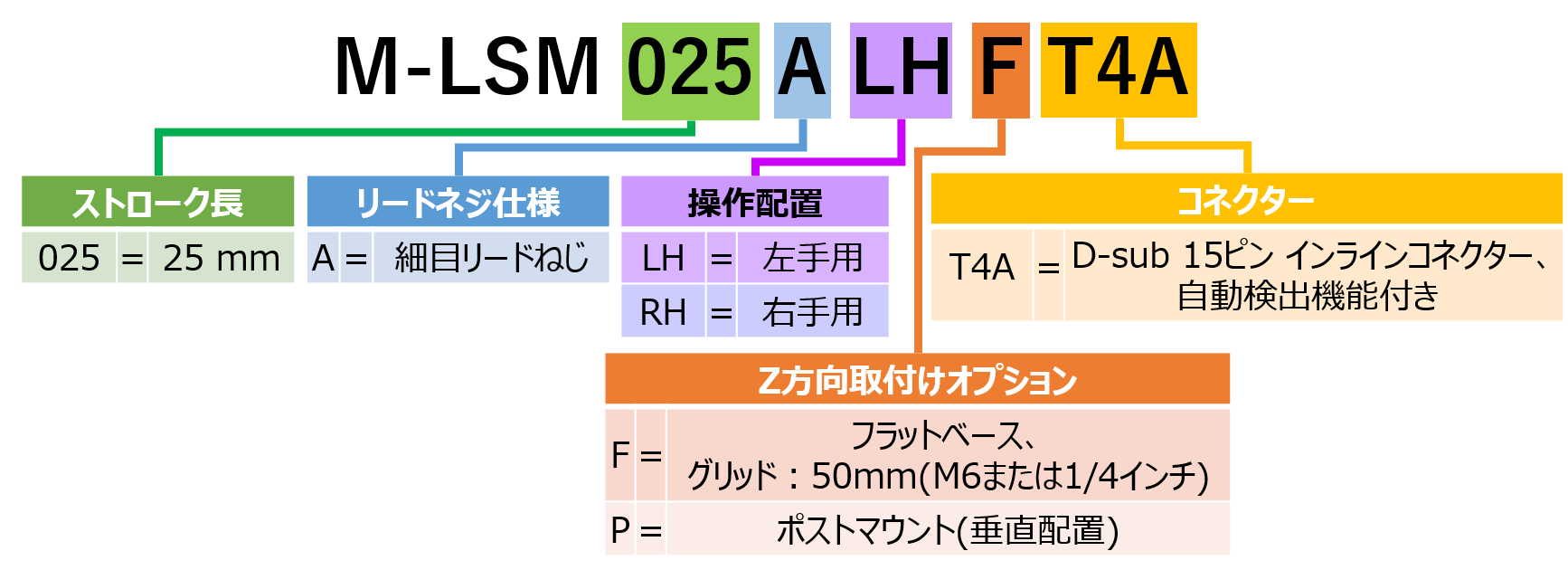

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | M-LSM025A025A025ALHF-T4A-Datasheet.pdf | 概要 | 25 mm トラベル | 高精細解像度 | 低速 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | M-LSM025A025A025ARHF-T4A-Datasheet.pdf | 概要 | 25 mm トラベル | 高精細解像度 | 低速 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | M-LSM025A025A025ALHP-T4A-Datasheet.pdf | 概要 | 25 mm トラベル | 中解像度 | 中速 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | M-LSM025A025A025ARHP-T4A-Datasheet.pdf | 概要 | 25 mm トラベル | 中解像度 | 中速 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC10T3 | 概要 | モーター変換ケーブル（1.5 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L060 | 概要 | モーター変換ケーブル（0.6 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L300 | 概要 | モーター変換ケーブル（3.0 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10T3L450 | 概要 | モーター変換ケーブル（4.5 m）、X-MCCシリーズコントローラおよびT3A/T4A/T11A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | U-DC06 | 概要 | データケーブル（6フィート）、USB A-Bコネクタ |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データ ケーブル、6 フィート (2 m)、すべての X シリーズ製品で使用可能 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB103 | 概要 | ミニチュア アングル ブラケット、90 度 | リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AB117 | 概要 | プローブホルダー、測定範囲2～13mm |
リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP116 | 概要 | 360度ブラケット |
リードタイム | 7-12 日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
