LSM family compact screw drives
リニアステージ
LSM ファミリー｜コンパクト、スクリュー ドライブ リニア ステージ

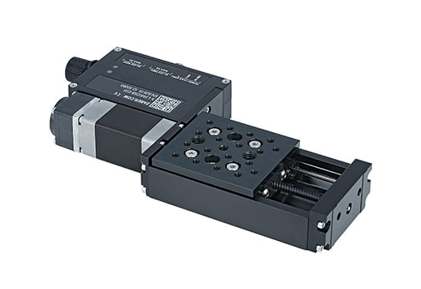

LSM family compact screw drives
コンパクトなスクリュードライブ式リニアステージ
- 小型フォームファクタで、様々なデスクトップアプリケーションに最適
- 移動量：25、50、100、150、200mm
- 循環式ボールベアリングにより、高荷重と長寿命を実現
- 真空対応モデルもご用意
- XYZ構成で複数のステージを直接取り付け可能

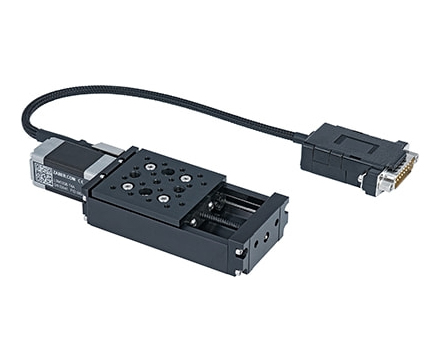

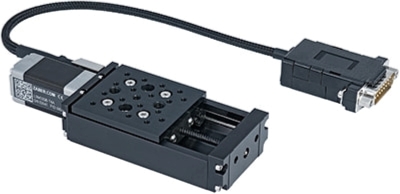

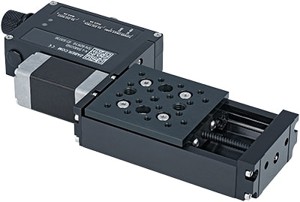

- コントローラー内蔵型またはモーターのみのモデル
- モーターエンコーダオプションにより、スリップ/ストール検出と自動復帰が可能
- ISO 14644準拠のクラス5クリーンルームでの使用に適しています。詳細およびカスタムオプションについては、お問い合わせください。
スペック
Spec- 最短ストローク長
- 25.4 mm （1.000）
- 最長ストローク長
- 203.3 mm (8.000“)
- 最高精度
- 15μm(0.000591”)
- 繰り返し精度
- < 3 μm (< 0.000118”)
- 最高速度
- 104 mm/s (4.094”/s)
- 最大推力
- 55 N (12.3 lb)
- 耐荷重
- 250 N (56.1 lb)
