X-LRQ-DECシリーズ コントローラ、リニアエンコーダ、ダストカバーを内蔵した高精度ステージ
X-LRQ-DECシリーズ コントローラ、リニアエンコーダ、ダストカバーを内蔵した高精度ステージ
• 600 mmの移動距離にわたって最大10 µmの精度
• 最大速度205 mm/s、最大推力300 N
• 100kgの耐荷重
• インラインおよびパラレルドライブ構成
• ステンレススチール製のダストカバーが付属
• ボールねじとリードねじの構成
• 50 nmの分解能を備えた統合型リニアエンコーダは、スリップ/ストール検出と位置補正を提供します。
• 内蔵コントローラー、他のZaber製品とのデイジーチェーン接続
• カスタムバージョンも利用可能
特徴
Zaber社のX-LRQ-DECシリーズは、コンパクトなサイズでありながら、高い剛性、耐荷重性、長寿命性を備えたコンピュータ制御の電動リニアステージです。内蔵リニアエンコーダとステージキャリブレーションを組み合わせることで、デバイスの全移動範囲にわたって高精度な位置決めを実現します。各デバイスは、インラインまたはパラレル駆動構成でご利用いただけます。柔軟性の高いステンレス製ダストカバーが、小さな異物の侵入を防ぎます。標準の24Vまたは48V電源のみで動作するスタンドアロンユニットです。オプションのインデックスノブを使用すれば、コンピュータなしでも多様な操作を簡単に手動で行うことができます。
これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。ユニットには便利なロック付き4ピンM8コネクタが備わっており、ユニット間の安全な接続を実現します。
高さわずか48mmのこれらのステージは、薄型が求められるアプリケーションに最適です。X-LRQ-DECの革新的な設計により、最大速度205mm/s、最大荷重100kgを実現しています。Zaberの他の製品と同様に、X-LRQ-DECシリーズは「プラグアンドプレイ」設計で、セットアップと操作が非常に簡単です。これらのステージは、XYおよびXYZシステムにボルトで固定できます。多軸構成によっては追加のアクセサリが必要な場合がありますので、適切なアクセサリを選択されているか、お問い合わせください。

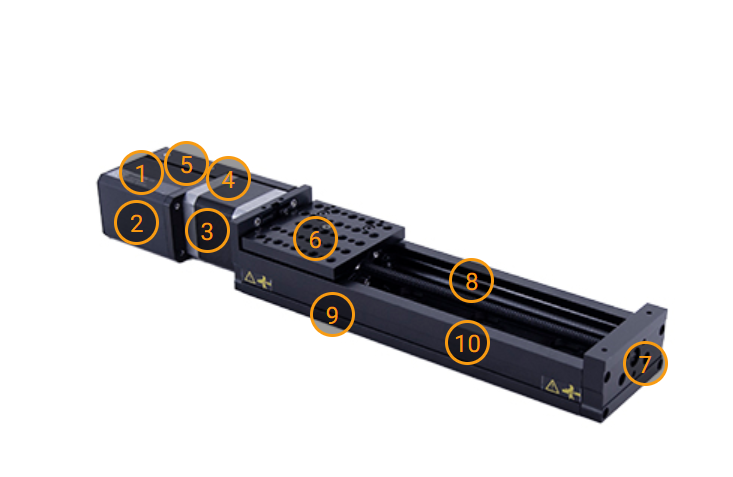

1. インデックスノブで簡単に手動制御できます。
2. モーターエンコーダー、コントローラー、ステッピングモータードライバーを内蔵し、使いやすいクローズドループモーションを実現します。
3. 1回転あたり200ステップのステッピングモーターは、最大256倍のマイクロステップ制御により、スムーズで高精度な動作を実現します。
4. ロック付きX-DC02ケーブルまたはX-DC06ケーブルを使用して、追加ユニットをデイジーチェーン接続できます。電源もデイジーチェーン内で共有できます。
5. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
6. ステージトップは、メートル法のM6ネジ穴とヤードポンド法の8-32ネジ穴に対応しています。
7. 追加のハードウェアなしで、複数のX-LSQ-EステージをXYまたはXYZ構成に組み立てることができます。
8. 内蔵の循環式ボールベアリングガイドにより、優れた長寿命を実現しています。
9. 75～600mmの複数の移動距離に対応。長さのカスタマイズも可能です。
10. 最大35µmの精度と2µmの再現性。
簡単なセットアップ
Zaber のデバイスはデイジー チェーンを通じてデータと電力の両方を共有できるため、ケーブル配線が削減され、セットアップが 1、2、3 と簡単になります。
- Zaber デバイスを USB または RS-232 ポート経由でコンピューターに接続します。
- Zaber デバイスに電源を接続します。
- Zaber Launcherを使用して指示を送信したり、セットアップを自動化したりできます。
デイジー チェーン接続の詳細については、当社の技術記事「データと電源のデイジー チェーン接続によるケーブル接続の削減」をお読みください。また、システムに必要なアクセサリを判断するには、当社の接続ガイド ツールをお試しください。
デバイスのセットアップに関する追加情報については、スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースを含むサポートページをご覧ください。
閉じる
仕様
内蔵コントローラ
- 〇
繰り返し精度
- 50 nm
エンコーダータイプ
- リニア式直交エンコーダ
エンコーダ解像度
- 50 nm
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- 1000 N （224.3ポンド）
最大中心荷重
- 30 N⋅m （22.1 フィート⋅ポンド）
最大モーメント (ピッチ)
- 30 N⋅m （22.1 フィート⋅ポンド）
最大モーメント (ロール)
- 30 N⋅m （22.1 フィート⋅ポンド）
最大モーメント (ヨー)
- 30 N⋅m （22.1 フィート⋅ポンド）
回転剛性(ピッチ)
- 250 N⋅m/° (70 µrad/N⋅m)
回転剛性(ロール)
- 600 N⋅m/° (29 µrad/N⋅m)
回転剛性(ヨー)
- 430 N⋅m/° (41 µrad/N⋅m)
回転剛性(ヨー)
- 430 N⋅m/° (41 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 1900 mA
モーター回転数
- 200
モータータイプ
- 1900 mA
モーター定格電流
- 2300 mA/相
インダクタンス
- ステッピングモーター (2相)
デフォルト解像度
- 1/64 ステップ
ガイドタイプ
- 2.8 mH/相
リミットまたはホームセンシング
- 磁気ホールセンサー
ガイドタイプ
- 循環ボールリニアガイド
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M6 および M3のネジ穴
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- M6 および M3のネジ穴
真空対応
- ×
閉じる

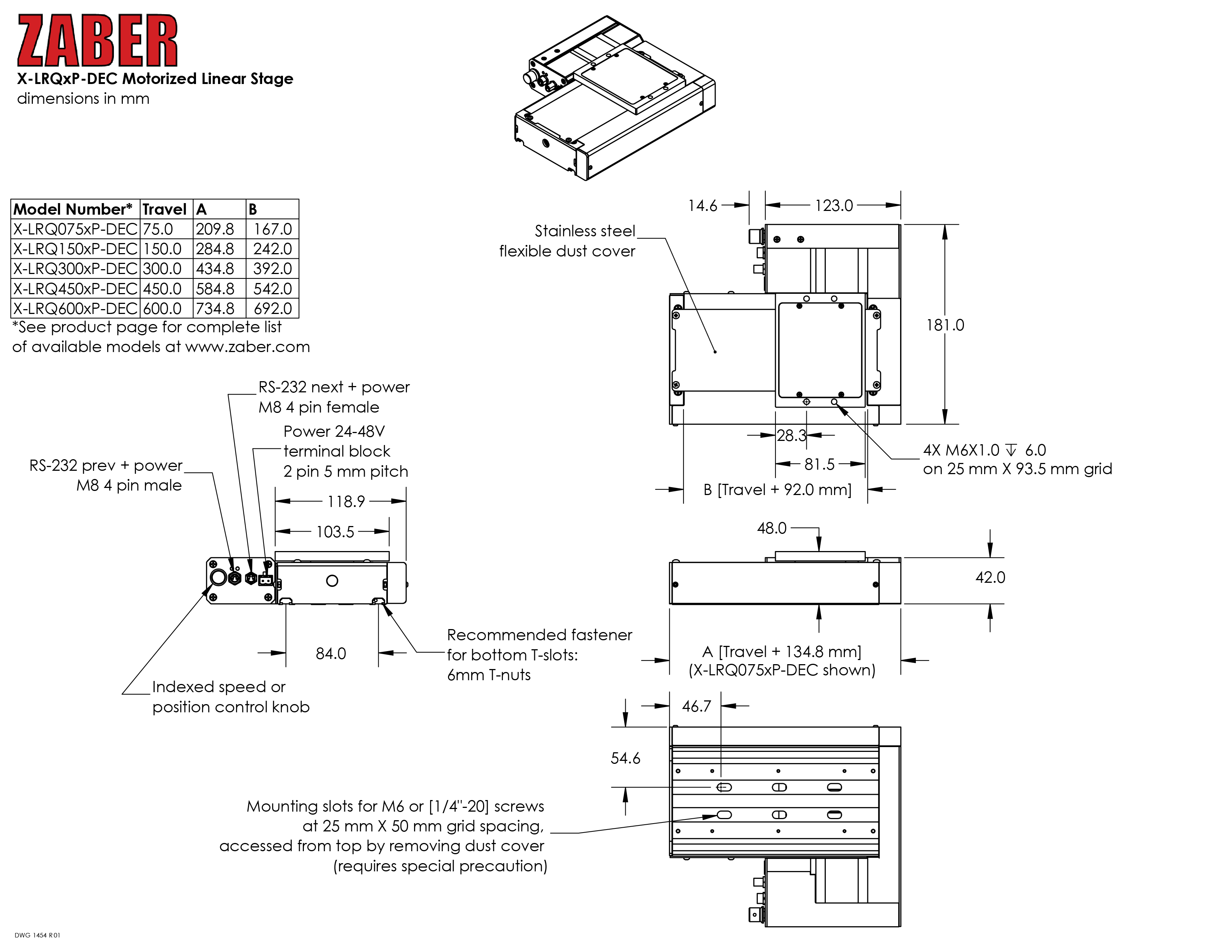

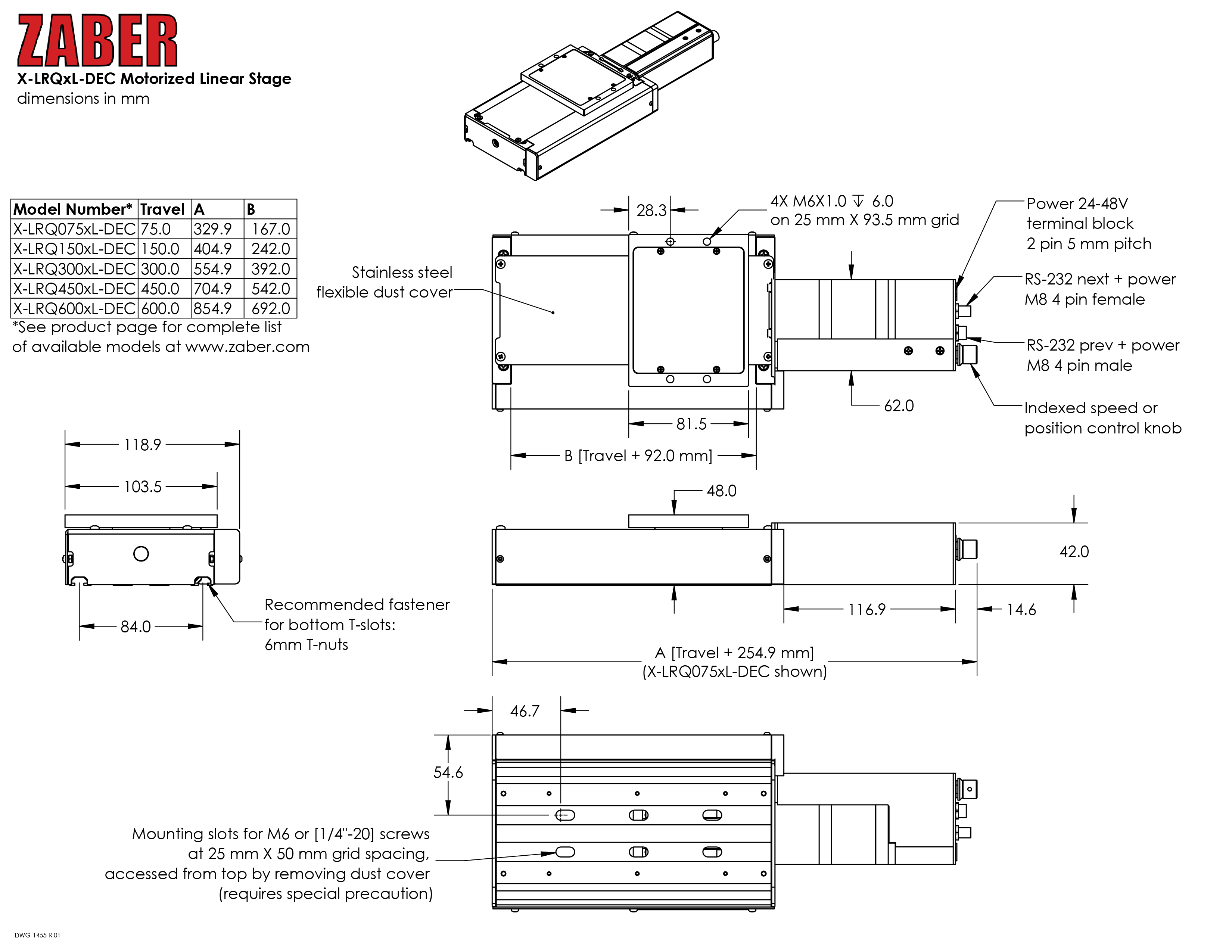

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
マニュアルとガイド
閉じる
Specifications

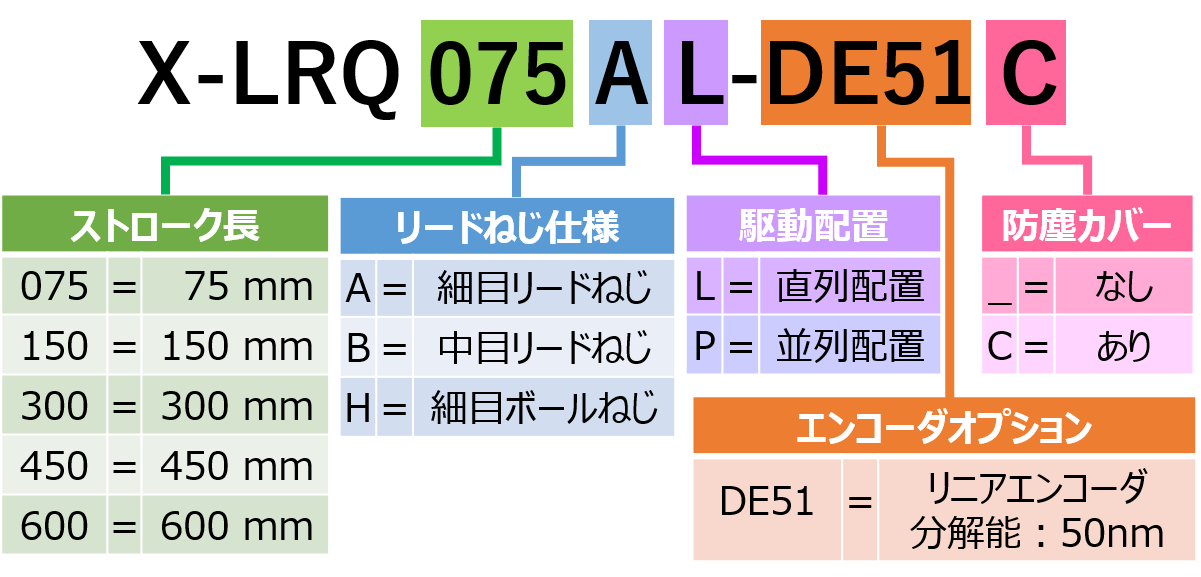

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-LRQ075AL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 75 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ075BL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 75 mm 移動量 | 中分解能 | 中速度 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ075HL-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 75 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150AL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 150 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150BL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 150 mm 移動量 | 中分解能 | 中速度 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150HL-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 150 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300AL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 300 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300BL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 300 mm 移動量 | 中分解能 | 中速度 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300HL-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 300 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450AL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 450 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450BL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 450 mm 移動量 | 中分解能 | 中速度 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450HL-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 450 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600AL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 |600 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600BL-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 600 mm 移動量 | 中分解能 | 中速度 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600HL-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 600 mm 移動量 | 高分解能 | 低速 | インライン駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ075AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 75 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ075BP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 75 mm 移動量 | 中分解能 | 中速度 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ075HP-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 75 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 150 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150BP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 150 mm 移動量 | 中分解能 | 中速度 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ150HP-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 150 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 300 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300BP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 300 mm 移動量 | 中分解能 | 中速度 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ300HP-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 300 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 450 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450BP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 450 mm 移動量 | 中分解能 | 中速度 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ450HP-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 450 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 600 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600BP-DE51C-Datasheet.pdfX-LRQ600AP-DE51C-Datasheet.pdf | 概要 | リードスクリュー駆動 | 600 mm 移動量 | 中分解能 | 中速度 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-LRQ600HP-DE51C-Datasheet.pdf | 概要 | ボールねじ駆動 | 600 mm 移動量 | 高分解能 | 低速 | 平行駆動 | リードタイム | 14日-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | X シリーズから A シリーズ / T シリーズへのアダプタ ケーブル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-USBDC | 概要 | Xシリーズ製品用 M8メスプラグ付きUSB - シリアル変換ケーブル(2m) | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB104 | 概要 | アングルブラケット、90度、大型、メートル法 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AB164 | 概要 | アングルブラケット、90度、ラージ、LRQ | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AB255 | 概要 | アングルブラケット、90度、メートル法、LDM | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP163 | 概要 | アダプタープレート、LRQ-CからM6グリッド | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP257 | 概要 | アダプタプレート、M6グリッドからメートル法マウント | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
電源
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | PS12S-24V3.0A | 概要 | 電源 24V 3.0A | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS13S-48V1.25A | 概要 | 電源 48V 1.25A | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | PS14S-48V3.7A | 概要 | 電源 48V 3.75A | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
