X-BLQ-Eシリーズ ステッピングモーター、モーターエンコーダー、コントローラーを内蔵した閉ループのベルト駆動リニアステージ
X-BLQ-Eシリーズ ステッピングモーター、モーターエンコーダー、コントローラーを内蔵した閉ループのベルト駆動リニアステージ
・最大速度2.0m/s、推力55N、耐荷重20kg
・スリップ/ストール検出機能と自動復帰機能を備えたエンコーダ位置フィードバック
・内蔵コントローラー、他のZaber製品とのデイジーチェーン接続が可能
特徴
このシリーズについて
Zaber社のX-BLQ-Eシリーズは、ステッピングモーターとコントローラーを内蔵したコンピュータ制御のベルト駆動式リニアステージです。内蔵モーターエンコーダーにより、スリップ/ストールリカバリー機能を備えた閉ループ動作が可能です。標準の48V電源のみで動作するスタンドアロンデバイスです。
インデックスノブにより、コンピュータがなくても多様な操作を簡単に手動で制御できます。これらのステージは、任意のコンピュータのRS-232ポートまたはUSBポートに接続でき、他のZaber製品とデイジーチェーン接続できます。デイジーチェーン接続では電源も共有されるため、複数のXシリーズ製品で単一の電源を共有できます。ユニットには便利なロック付き4ピンM8コネクタが装備されており、デバイス間の確実な接続が可能です。
最大移動量3m、20µmの再現精度、最大速度2.0m/sのX-BLQ-Eステージは、長距離の高速位置決めに最適です。 Zaber のすべての製品と同様に、X-BLQ-E シリーズは「プラグ アンド プレイ」で設計されており、セットアップと操作が非常に簡単です。
1. インデックスノブで簡単に手動操作できます。
2. モーターエンコーダー、コントローラー、ステッピングモータードライバーを内蔵し、使いやすいクローズドループモーションを実現します。
3. 高出力、1回転あたり200ステップのステッピングモーターは、最大2.0 m/sの滑らかで高精度なモーションを実現します。
4. デイジーチェーン接続されたすべてのユニットは、シリアルポート（ロック付きX-SDCケーブルを使用）またはUSB（X-USBDCケーブルを使用）経由で制御できます。
5. デイジーチェーン接続されたユニットは、ロック付きX-DC02ケーブルまたはX-DC06ケーブルで追加できます。電源もチェーン内で共有できます。
6. 移動距離は70～3000 mmで、長さのカスタマイズも可能です。
7. ステージトップは、メートル法のM6ネジ穴とヤードポンド法の8-32ネジ穴に対応しています。
8. 追加のハードウェアなしで、複数のX-BLQ-EステージをXY構成で組み立てることができます。
簡単なセットアップ
簡単なセットアップ
Zaberデバイスは、デイジーチェーン接続を通じてデータと電源の両方を共有できるため、配線が削減され、セットアップが1、2、3と非常に簡単になります。
1. USBまたはRS-232ポート経由でZaberデバイスをコンピューターに接続します。
2. 電源をZaberデバイスに接続します。
3. Zaber Launcherを使用して、指示を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続による配線削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関する詳細については、サポートページをご覧ください。スタートガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
マイクロステップサイズ（デフォルト分解能）
- 4.21875 µm
内蔵コントローラ
- 〇
繰り返し精度
- < 20 µm (< 0.000787")
バックラッシュ
- < 75 µm (< 0.002953")
最低速度
- 0.002576 mm/s (0.000101"/s)
速度分解能
- 0.002576 mm/s (0.000101"/s)
エンコーダ分解能
- 500 CPR (2000 ステート/回転)
エンコーダタイプ
- ロータリー式直交エンコーダ
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)、Zaber バイナリ
データケーブル接続
- ロック式 4 ピン M8
最大中心荷重
- 200 N (44.9 lb)
最大モーメント (ロール)
- 15 N⋅m (11.1 ft⋅lb)
最大モーメント (ピッチ)
- 5 N⋅m (3.7 ft⋅lb)
最大モーメント (ヨー)
- 5 N⋅m (3.7 ft⋅lb)
ガイドタイプ
- 循環ボールベアリング
垂直振れ
- < 30 µm (< 0.001181")
ピッチの剛性
- 115 N⋅m/° (152 µrad/N⋅m)
ロールの剛性
- 145 N⋅m/° (120 µrad/N⋅m)
ヨーの剛性
- 110 N⋅m/° (159 µrad/N⋅m)
電源
- 24-48 VDC
電源プラグ
- 2ピン ネジ端子
最大電流消費量
- 1800 mA
モーター1回転あたりの直線動作
- 54 mm (2.126")
モーター回転数
- 200
モータータイプ
- ステッピングモーター（2相）
モーター定格電流
- 2300 mA/相
インダクタンス
- 2.2 mH/相
デフォルト解像度
- 1/64 ステップ
機械駆動システム
- 同期ベルト
リミットまたはホームセンシング
- 磁気原点センサー
手動制御
- プッシュスイッチ付きインデックスノブ
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- M6 ネジ穴および8-32ネジ
穴
ステージ平行度
- < 100 µm (< 0.003937")
動作温度範囲
- 0 ～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート

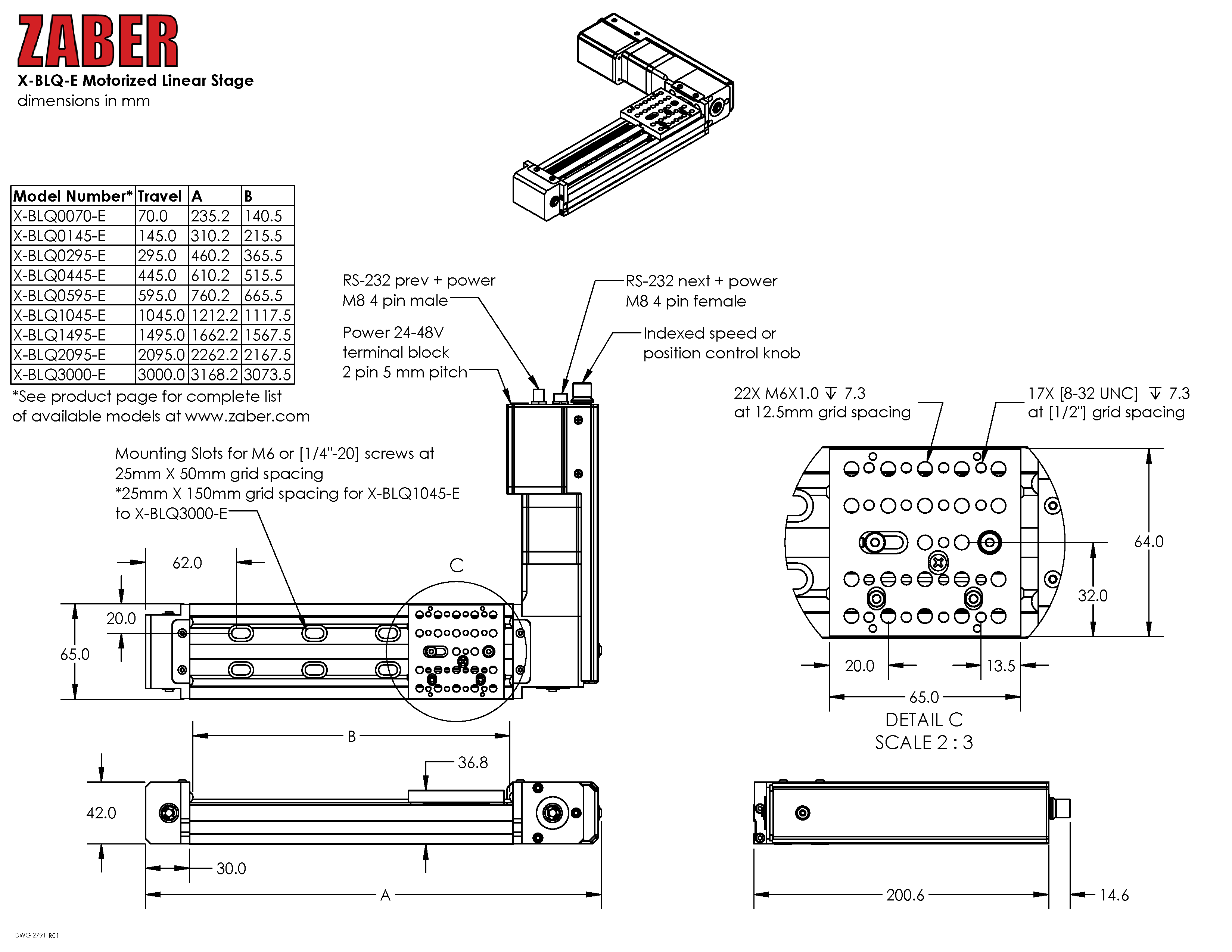

2D図面
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

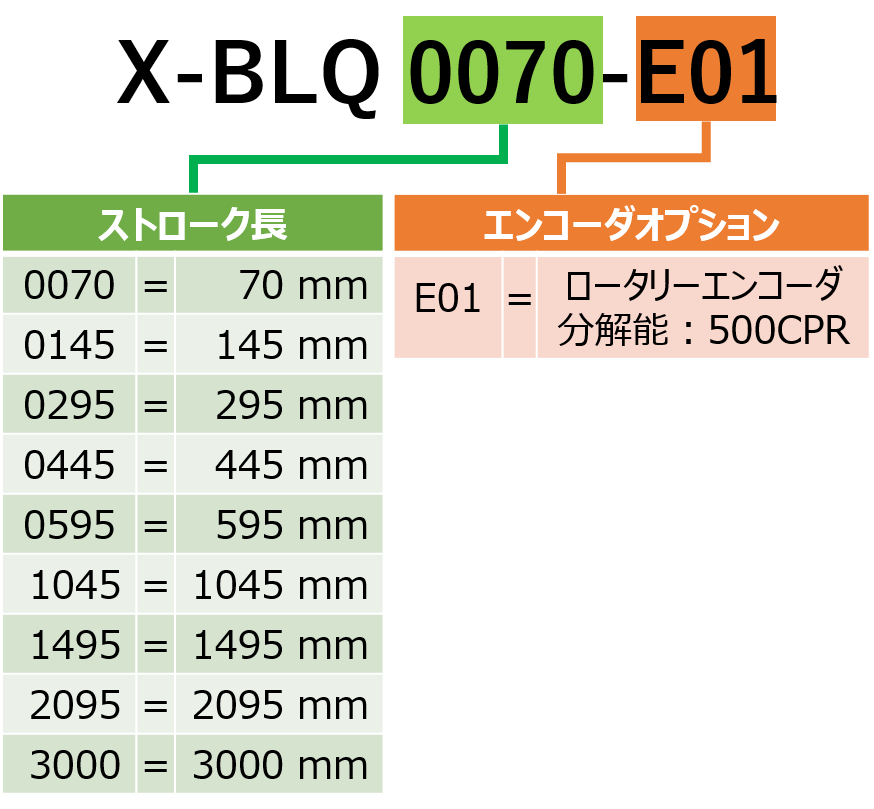

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-BLQ0070-E01-Datasheet | 概要 | 70 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ0145-E01-Datasheet | 概要 | 145 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ0295-E01-Datasheet | 概要 | 295 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ0595-E01-Datasheet | 概要 | 595 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ0445-E01-Datasheet | 概要 | 445 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ1495-E01-Datasheet | 概要 | 1495 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ1045-E01-Datasheet | 概要 | 1045 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ2095-E01-Datasheet | 概要 | 2095 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-BLQ3000-E01-Datasheet | 概要 | 3000 mm トラベル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
