LDM-AE リニアエンコーダ内蔵の超高精度リニアモータステージ
LDM-AE リニアエンコーダ内蔵の超高精度リニアモータステージ
• 最大速度1.2m/s、最大加速度3.5g
• 高い繰り返し精度（80nm）と精度（1µm）、最小移動量4nm
• 1nm分解能のリニアエンコーダによる直接位置測定
• 高い動的性能と信頼性を実現する非接触式鉄心レスリニアモータ
• 多軸協調動作のためのMCCコントローラとの併用を想定した設計
• AutoDetect機能により、Zaberコントローラが接続された周辺機器の設定を自動的に構成
特徴
このシリーズについて
Zaber社のLDM-AEシリーズは、卓越した精度、スループット、信頼性が求められるアプリケーションに適した電動リニアステージです。中央に搭載されたリニアエンコーダにより、1µmの位置精度と8nmまでの一貫した移動ステップを実現します。LDM-AEは大型のコアレスリニアモーターを搭載し、高速・高加速を実現すると同時に、発熱を最小限に抑えて再現性を向上させます。駆動部とエンコーダは非接触で、可動ケーブルがないため、非常に堅牢なシステムとなっています。
ステージは、X-MCCに1本のケーブルで直接接続できるように設計されています。AutoDetect機能により、セットアップは簡単です。接続すると、X-MCCコントローラがLDM-AEを自動的に検出し、設定を行います。

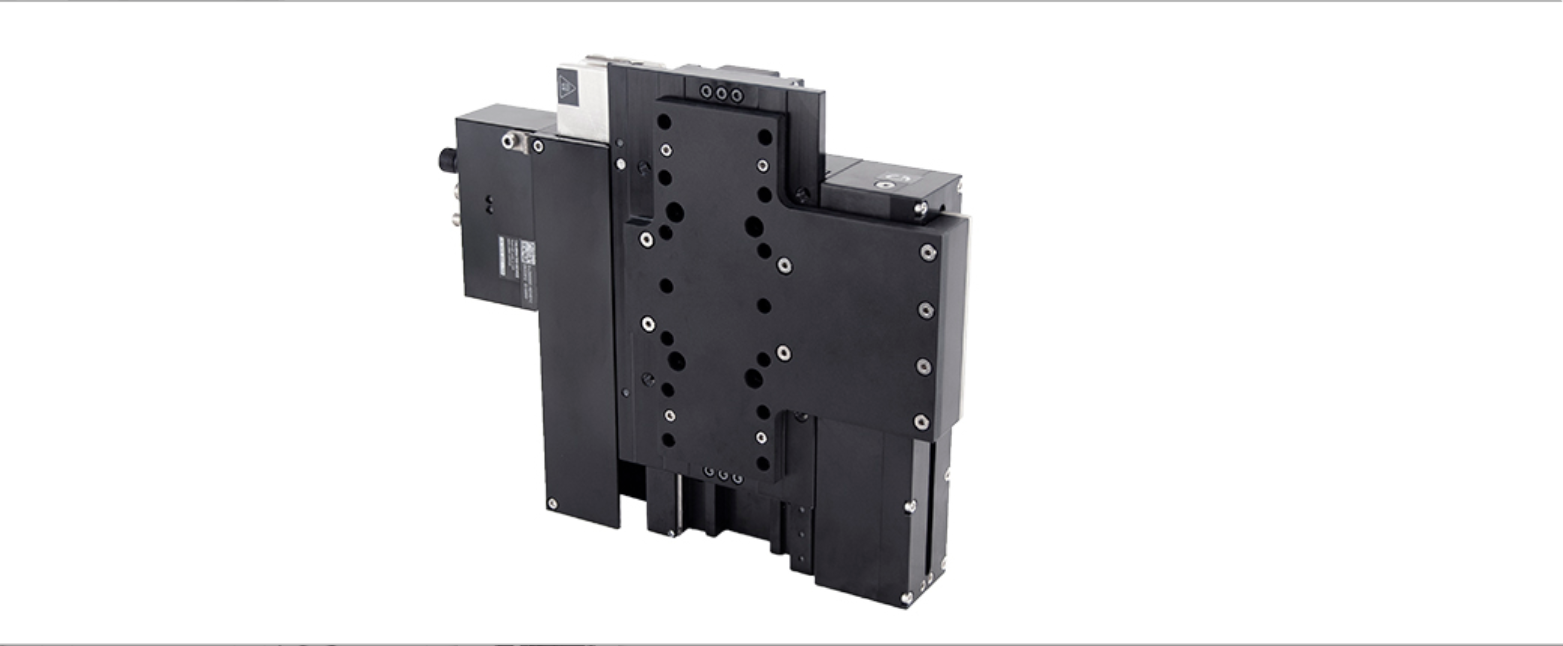

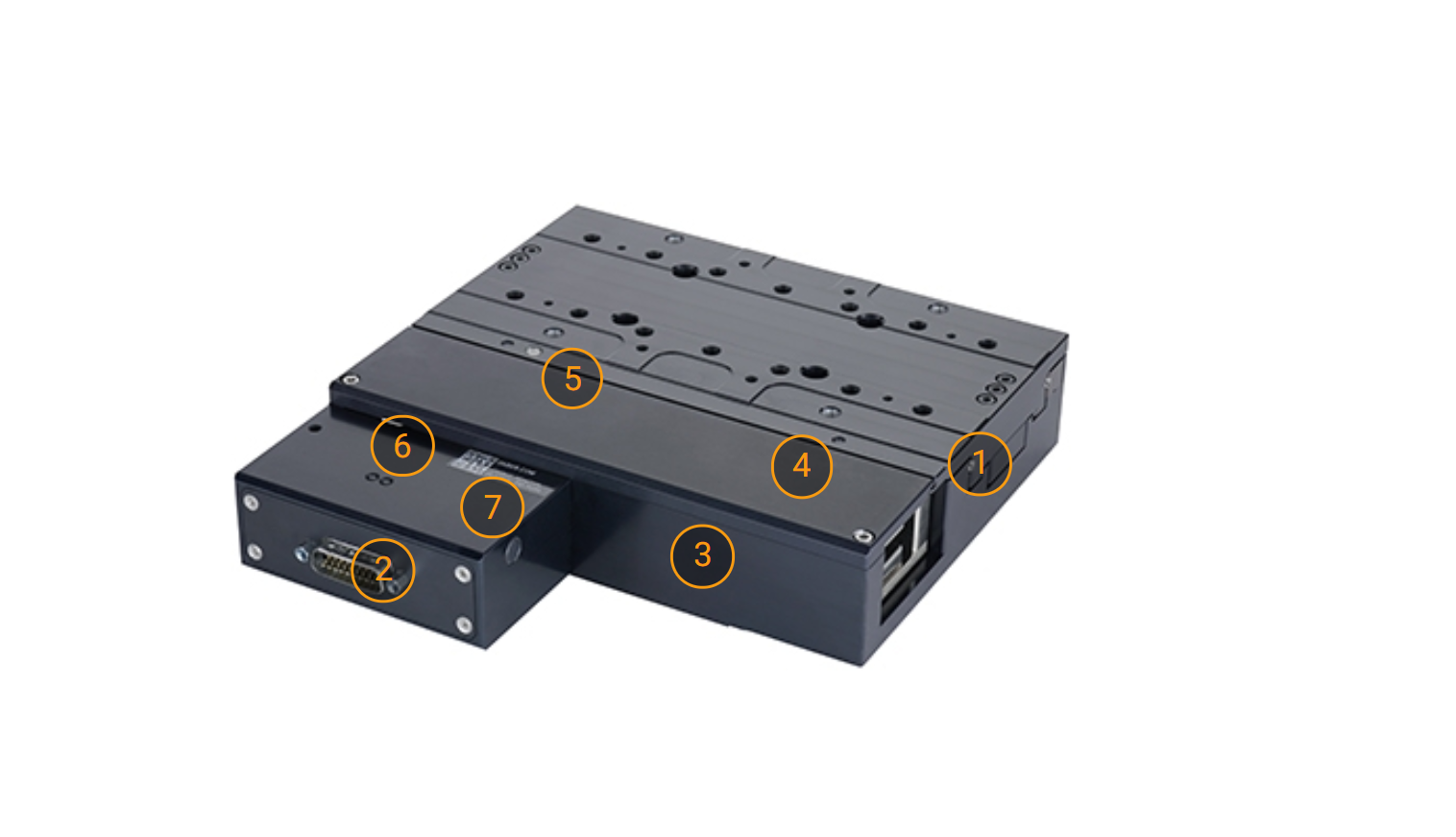

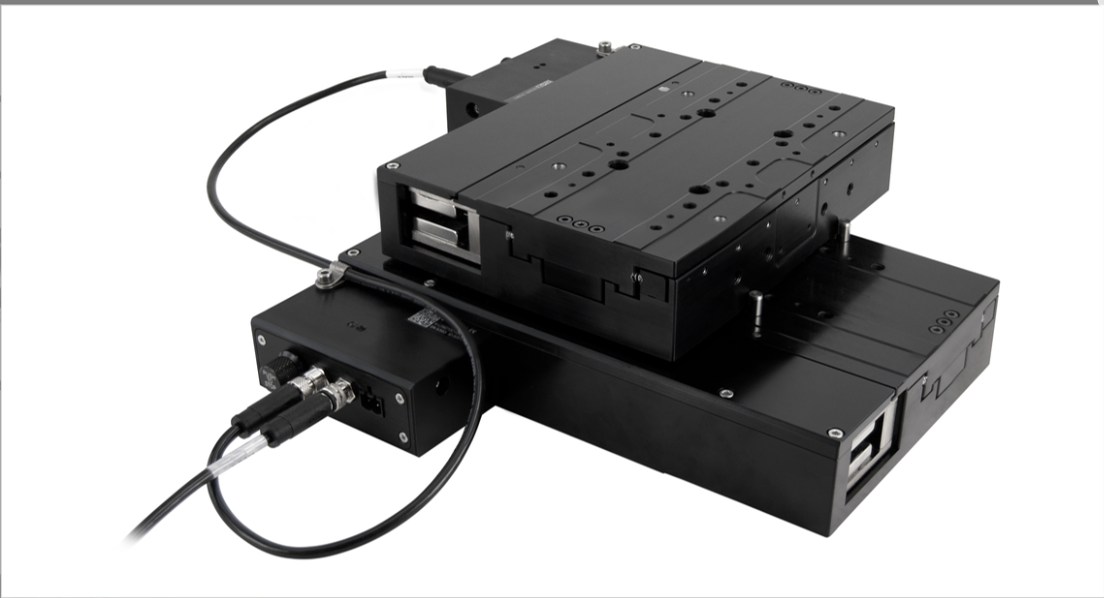

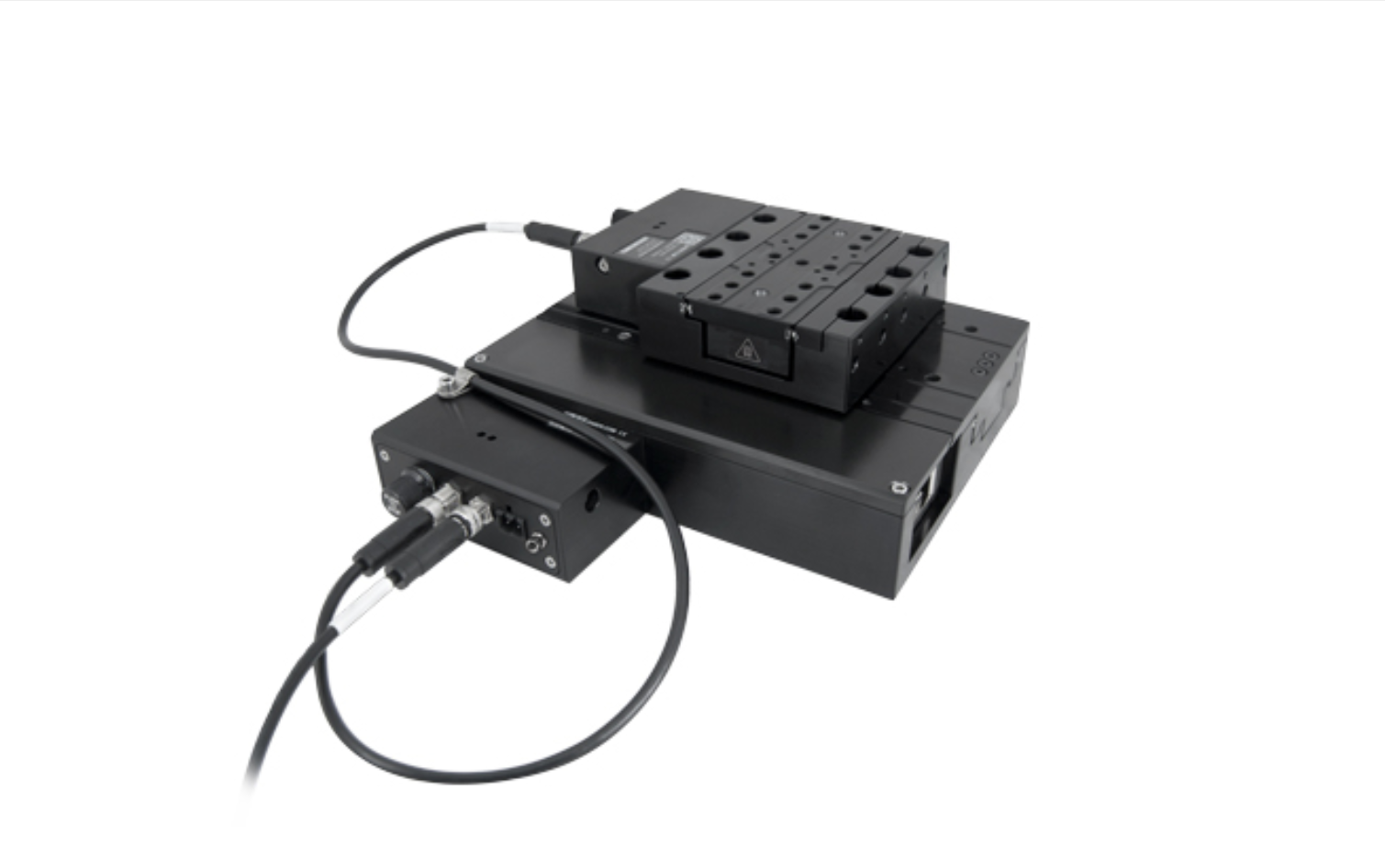

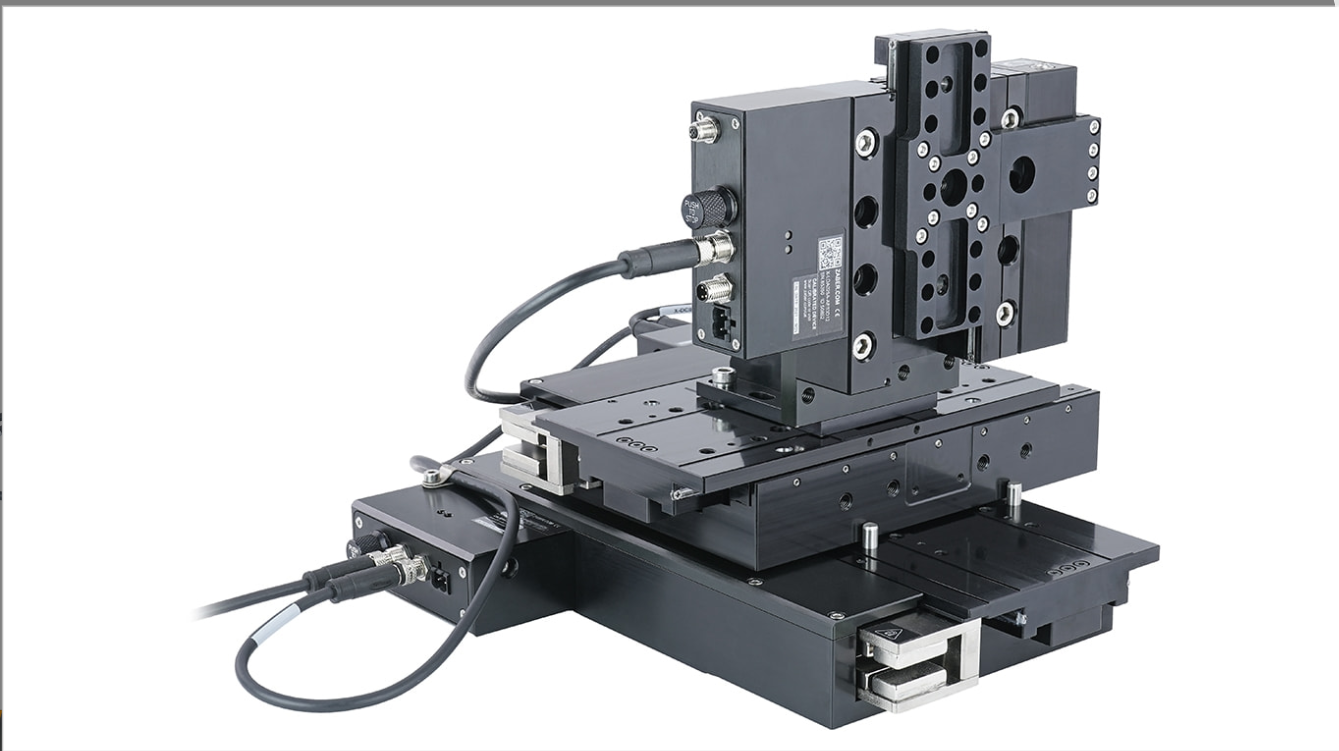

1. LDM-AEステージは、追加のハードウェアなしで直交XY構成を高精度に組み立てるためのアライメント機能を備えています。
2. パネルマウントDB26コネクタとAutoDetect機能により、LDM-AEはMCCコントローラに簡単に接続でき、ユーザーによる追加操作なしですぐに使用できます。
3. 側面に取り付けられた鉄心レスリニアモータは、ステージのエンコーダスケールから熱を遠ざけることで再現性を向上させ、優れた動的性能を実現します。
4. 超滑らかなクロスローラーベアリングは、長寿命と優れたピッチ、ロール、ヨー特性を提供します。
5. LDM-AEステージは、極めて高い信頼性を実現するように設計されています。可動ケーブルがなく、非接触駆動とエンコーダを組み合わせることで、非常に堅牢なシステムとなっています。

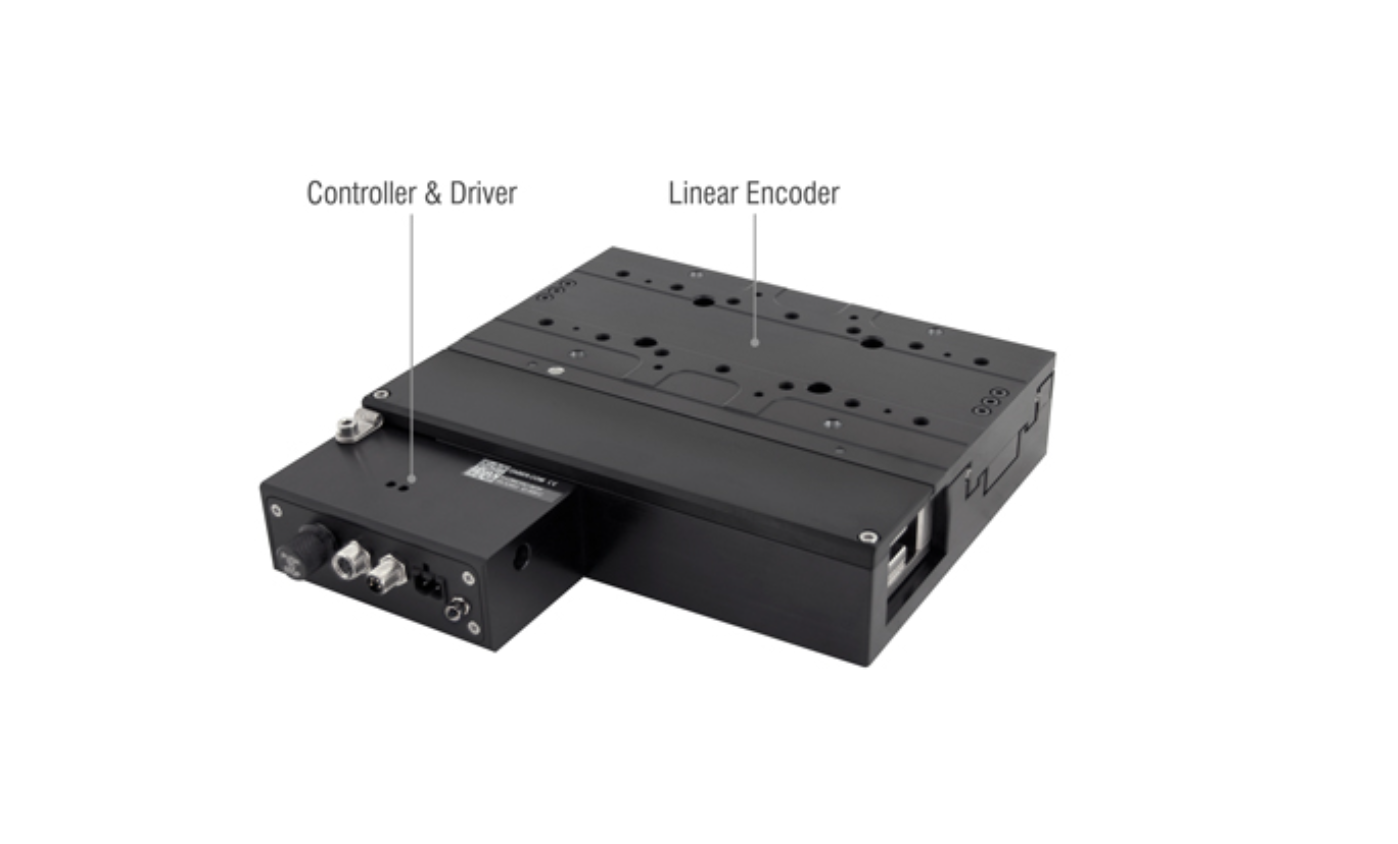

6. 1nm分解能のリニアエンコーダは、最適な精度と再現性を実現するために中央に配置されています。
7. MCCコントローラファミリーと組み合わせることで、当社の無料ソフトウェアを使用して、あらゆるペイロード質量に合わせてサーボチューニングパラメータを自動的に最適化できます。パラメータはオンザフライで調整可能です。
簡単なセットアップ

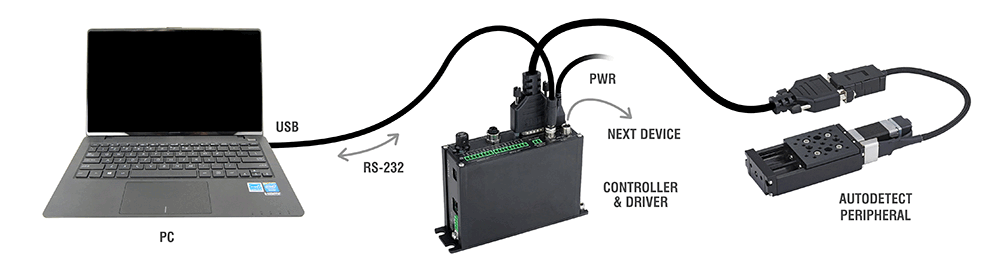

AutoDetect機能により、X-MCCコントローラは周辺機器を自動的に検出し、設定します。Zaberのデバイスはデイジーチェーン接続でデータと電源を共有できるため、配線が簡素化され、セットアップは1、2、3の簡単なステップで完了します。
1. X-MCCコントローラをコンピュータに接続します。
2. コントローラを周辺機器に接続し、電源を接続します。
3. Zaber Launcherを使用して、設定手順を送信するか、セットアップを自動化します。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続によるケーブル配線の削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関するその他の情報については、サポートページをご覧ください。サポートページには、入門ガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- ×
推奨コントローラ
- X-MCC(48V)
自動検出
- 〇
精度（一方向）
- 1 µm (0.000039")
繰り返し精度
- < 0.08 µm (< 0.000003")
最小インクリメンタル移動量
- 4 nm
最大速度
- 1200 mm/s (47.244"/s)
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- リニアアナログエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 100 N (22.4 lb)
最大連続推力
- 35 N (7.8 lb)
最大モーメント (ピッチ)
- 1200 N·cm (1699.3 oz·in)
最大モーメント (ロール)
- 1200 N·cm (1699.3 oz·in)
最大モーメント (ヨー)
- 1200 N·cm (1699.3 oz·in)
ガイドタイプ
- クロスローラーベアリング
標準速度安定性
- 1.0 kgのペイロードで100 mm/sの速度で± 0.11%
モータータイプ
- 可動マグネットトラックリニアモーター
モーター定格電流
- 2400 mA/相
力定数
- 15.8 N/A (3.5 lbs/A)
モーター巻線抵抗
- 6.4 ohm/相
インダクタンス
- 1.24 mH/相
動作軸
- 1
取り付けインターフェース
- M6 ネジ穴
移動質量
- 2.32 kg (5.104 lbs)
動作温度範囲
- 0～ 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる

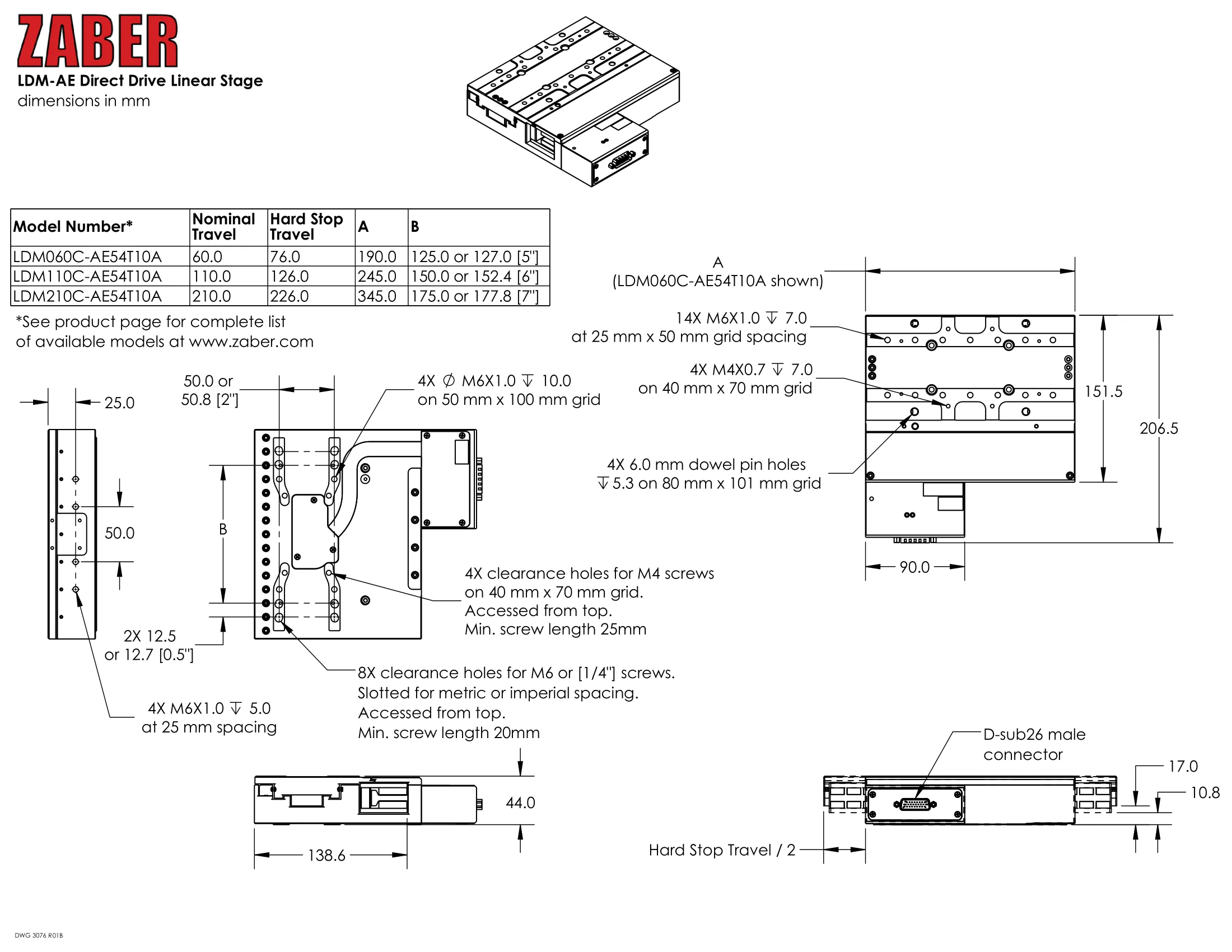

テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
ソフトウェアとAPIリファレンス
LDM-AEシリーズ ユーザーズマニュアル
Zaber Launcher
Zaber モーションライブラリー
コンパクトタイプXY & XYZ電動ステージコンフィギュレーター(英語版) 最長1000mmまでの組み合わせ
下記のプリセット構成から選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
• 数分で動作開始
プラグアンドプレイ方式のステージは、コントローラー内蔵、ネジで簡単に組み立てられ、自動検出ソフトウェアを搭載しているため、すぐに使い始めることができます。3軸システムのセットアップが3分で完了する様子をご覧ください！
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使えば、簡単な動作の接続、設定、テストを素早く行えます。ZaberのオープンソースAPIを使えば、高度な動作をプログラミングできます。サンプルコードを使えば、プログラミングはほぼコピー＆ペースト作業で済みます。詳細はこちらをご覧ください。
• 理想のシステムを構築
必要なものが見つからない場合でもご安心ください。Zaberの直線、回転、垂直、傾斜ステージを簡単に組み合わせて、用途に最適なシステムを構築できます。カスタマイズも承っております。
XY & XYZ ガントリーシステムコンフィギュレーター(英語版) 最長3500mmまでの組み合わせ
ピックアンドプレース、液体ハンドリング、プレート/チップハンドリング、トラッキング、測定、アライメントなど、プログラム可能で高精度かつ再現性の高い動作が必要なあらゆる卓上プロセスを簡単に自動化できます。
• 初心者にもエキスパートにも使いやすい無料ソフトウェア
Zaber Launcherアプリケーションを使用して、システムをすばやく接続および設定できます。分かりやすいドキュメントと豊富なサンプルコードを備えた強力なAPIを使用してプログラミングできます。
• 数クリックで完全なガントリーシステムを設計および注文
以下の基本構成を選択し、移動範囲を定義し、機能を追加し、リアルタイム価格確認可能。※価格は、概算(税別・運賃別)です。
閉じる
Specifications

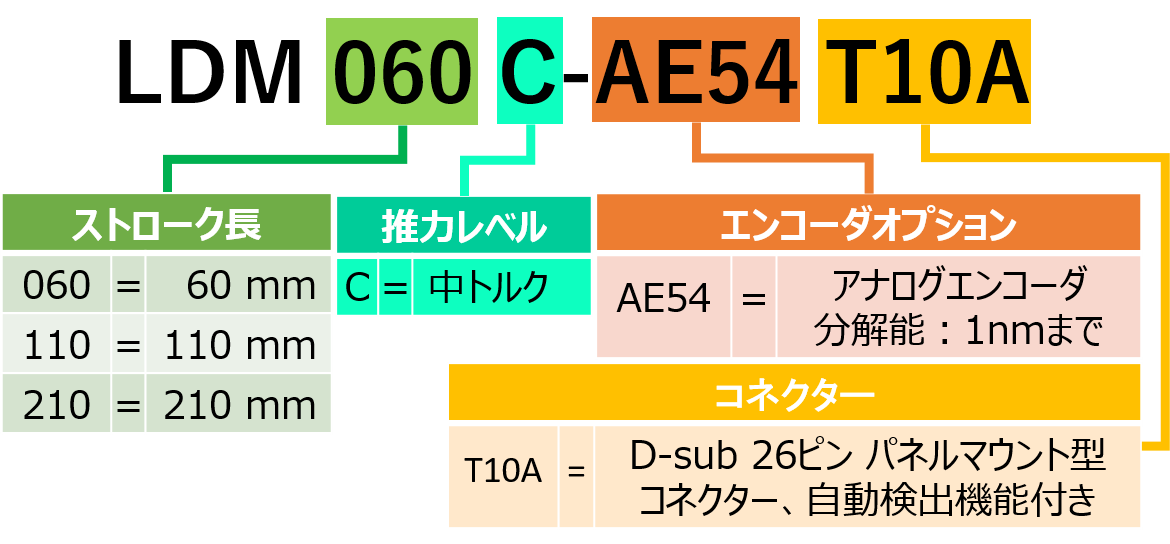

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | LDM060C-AE54T10A-Datasheet.pdf | 概要 | 60 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDM110C-AE54T10A-Datasheet.pdf | 概要 | 110 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | LDM210C-AE54T10A-Datasheet.pdf | 概要 | 210 mm トラベル | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | MC10 | 概要 | モーター延長ケーブル、1.5m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L060 | 概要 | モーター延長ケーブル、0.6m、MCCファミリーコントローラおよびT10A周辺機器用 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L300 | 概要 | モーター延長ケーブル、3.0m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | MC10L450 | 概要 | モーター延長ケーブル、4.5m、MCCファミリーコントローラおよびT10A周辺機器用 |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
取り付け用ハードウェア
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | AB255 | 概要 | 90度アングルブラケット、メートル規格、LDM | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | AP257 | 概要 | アダプタープレート、M6グリッドからメートル法への取り付け | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
閉じる
