X-ADR-AEシリーズ リニアモーター搭載XY顕微鏡ステージ（コントローラーおよびリニアエンコーダ内蔵）
X-ADR-AEシリーズ リニアモーター搭載XY顕微鏡ステージ（コントローラーおよびリニアエンコーダ内蔵）
• 最大速度1.2 m/s、最大加速度3.5 g
• 高い繰り返し精度（80 nm）と精度（1 µm）、最小移動量25 nm
• 1 nm分解能のリニアエンコーダによる直接位置測定
• 高い動的性能と信頼性を実現する非接触式鉄心レスリニアモーター
• コントローラ内蔵、他のZaber製品とのデイジーチェーン接続が可能
• 外部ハードウェアとのインターフェース用デジタルI/O
特徴
本シリーズについて
Zaber社のX-ADR-AEシリーズ顕微鏡ステージは、倒立顕微鏡の手動ステージの代替品として、あるいはスキャニングステージとしてスタンドアロンで使用するために設計されています。非接触式リニアモーターと光学式リニアエンコーダーを搭載したこれらのステージは、従来のスクリュー駆動式ステージに比べて性能が飛躍的に向上しており、速度、精度、信頼性が極めて重要な要求の厳しいアプリケーションに最適です。
コンパクトなコントローラーはステージに直接組み込まれているため、ベンチスペースを節約でき、フレキシブルケーブル1本でステージへの電源供給と制御が可能です。X-ADR-AEシリーズには、外部システムとのインターフェース用にデジタル入力と2つのデジタル出力も備わっています。イベント駆動型トリガーシステムにより、I/O、時間、または動作刺激に基づいてデバイスをスタンドアロン動作するようにプログラムできます。
ブレッドボードおよび一般的な顕微鏡用のマウントアダプターをご用意しています。カスタムアダプターおよびプレートはご要望に応じてご提供いたします。
1. 各種アダプタにより、一般的な顕微鏡プラットフォームおよび標準M6ブレッドボードへの取り付けが可能です。
2. リニアモーターは、最大速度750mm/sでもほぼ無音です。
3. 外部システムとのインターフェース用に、デジタル入力1系統とデジタル出力2系統を備えています。
4. サーボチューニングパラメータは、無料ソフトウェアを使用して、あらゆるペイロード質量に合わせて自動的に最適化できます。パラメータはリアルタイムで調整可能です。
5. 標準開口サイズにより、用途に合わせて様々なインサートを選択できます。モデルを選択し、アクセサリタブをクリックすると詳細情報が表示されます。
6. スペースに制約のある用途向けに、移動制限を調整できます。
7. 薄型設計：全高41mm。
8. ケーブルをすっきりと確実に配線できる統合ケーブル管理システムを搭載。
9. µManager顕微鏡ソフトウェアに対応しています。
簡単セットアップ
ZaberのX-PIB（電源注入ボックス）を使えば、ステージへのケーブル数を削減できます。
1. コンピュータ、X-PIB、ステージ間でデータケーブルと電源ケーブルを接続します。
2. X-PIBを介して各ステージに電源が供給されます。
3. Zaber Launcherを使用して、セットアップ手順を送信したり、セットアップを自動化したりできます。
デイジーチェーン接続の詳細については、技術記事「データと電源のデイジーチェーン接続によるケーブル削減」をご覧ください。また、システムに必要なアクセサリを確認するには、接続ガイドツールをご利用ください。
デバイスのセットアップに関するその他の情報については、サポートページをご覧ください。サポートページには、入門ガイド、トラブルシューティングガイド、製品ユーザーマニュアル、その他のリソースが掲載されています。
閉じる
仕様
内蔵コントローラ
- 〇
精度（一方向）
- 5 µm (0.000197")
繰り返し精度
- < 0.5 µm (< 0.000020")
最小インクリメンタル移動量
- 50 nm
最大速度
- 750 mm/s (29.528"/s)
最小速度
- 0.61 nm/s
速度分解能
- 0.61 nm/s
エンコーダータイプ
- アナログリニアエンコーダ
エンコーダカウント数
- 1 nm
ピーク推力
- 35 N (7.8 lb)
最大連続推力
- 13 N (2.9 lb)
通信インターフェース
- RS-232
通信プロトコル
- Zaber ASCII (デフォルト)
データケーブル接続
- ロック式4ピンM8
最大中心荷重
- 120 N (26.9 lb)
最大モーメント (ピッチ)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ロール)
- 500 N⋅cm (708.1 oz⋅in)
最大モーメント (ヨー)
- 500 N⋅cm (708.1 oz⋅in)
標準速度安定性
- 100 mm/s で 0.55 kg のペイロードの場合、± 0.12%
ピッチ
- 0.025° (0.436 mrad)
ヨー
- 0.01° (0.174 mrad)
電源
- 24-48 VDC
消費最大電流
- 2300 mA
モータータイプ
- 可動マグネットトラックリニアモーター
力定数
- 15.8 N/A (3.5 lbs/A)
ガイドタイプ
- クロスローラーベアリング
リミットまたはホームセンシング
- 光学インデックスマーク
動作軸
- 1
LED インジケーター
- 〇
取り付けインターフェース
- 別売の取り付けアダプターをご用意しています
デジタル入力
- 1
デジタル出力
- 2
動作温度範囲
- 0 to 50 °C
CE 準拠
- 〇
真空対応
- ×
閉じる
テクニカルサポート&図面ファイル
DLデータシート
STEPファイル(.step)
SolidWorks ファイル(.sldasm)
閉じる
Specifications

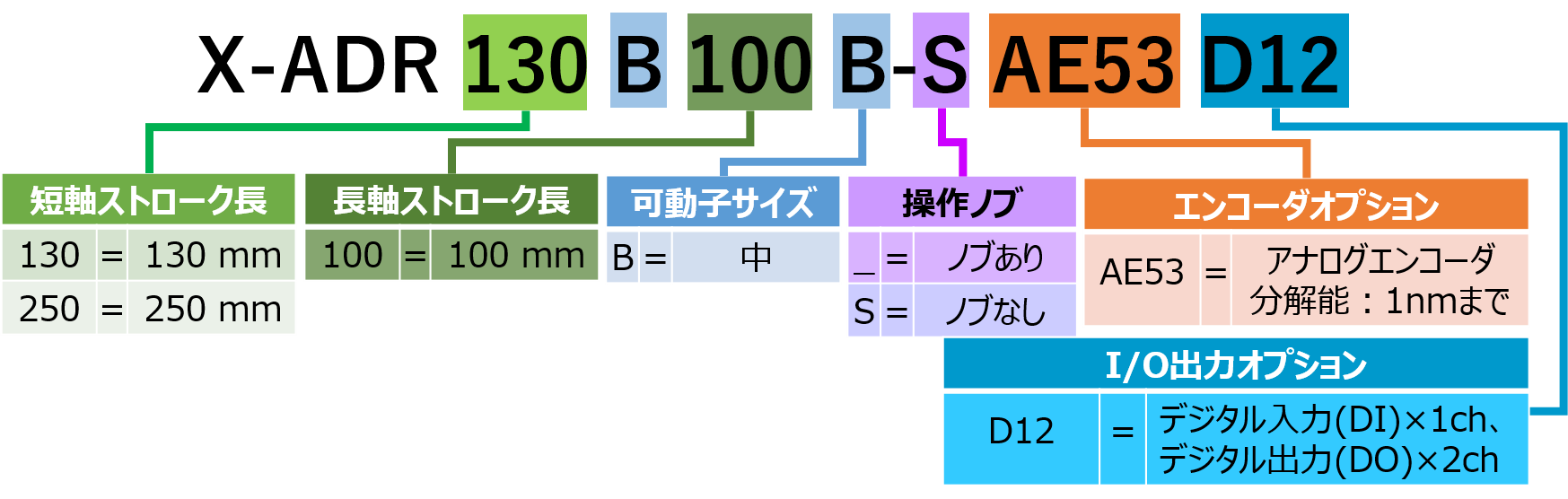

型番仕様
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | X-ADR130B100B-SAE53D12-Datasheet.pdf | 概要 | 130 mm X 100 mm トラベル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-ADR250B100B-SAE53D12-Datasheet.pdf | 概要 | 250 mm X 100 mm トラベル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
Accessories
互換アクセサリ
ケーブルとコネクタ
| 型番/スペックシートDL | 概要 | リードタイム | 見積もり／お問い合わせ | ||||
|---|---|---|---|---|---|---|---|
| 型番/スペックシートDL | T-XDC | 概要 | XシリーズからAシリーズ/Tシリーズへの変換ケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02 | 概要 | データケーブル、0.6m (2フィート)、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45 | 概要 | データケーブル、0.6m (2フィート)、L字型メスコネクタ、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-F45-M45 | 概要 | データケーブル、0.6m (2フィート)、L字型コネクタ、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC02-M45 | 概要 | データケーブル、0.6m (2フィート)、L字型オスコネクタ、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC06 | 概要 | データケーブル、2m (6フィート)、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC15 | 概要 | データケーブル、4.5m (15フィート)、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-DC25 | 概要 | データケーブル、7.6m (25フィート)、Xシリーズ製品 | リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
| 型番/スペックシートDL | X-TDC | 概要 | Aシリーズ/TシリーズからXシリーズへのアダプタケーブル |
リードタイム | 14-21日 | 見積もり／お問い合わせ | お問い合わせはこちら |
